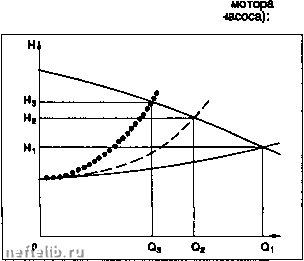

Регулировкой скорости вращения вода (изменение характеристики i

при-

4.9.1.1.8. Возможности различной группировки насосов

Насосы могут быть включены:

- последовательно: производительность не меняется, напор растет;

- параллельно: напор не меняется, растет производительность.

Предпочтительно иметь одинаковые насосы или с похожими характеристиками в случае включения насосов параллельно.

4.9.1.2. Типы насосов

Ниже даны для кахиюготипа нгюоса, используемого для перекачки СПГ, его основные xapaiae-ристики.

4.9.1.2.1. Горизонтальные насосы

- Компактные, занимают небольиюе место по отношению к приводному мотору, лепше в демонтаже, повышенное число оборотов (от 6 ООО до 7 ООО об/мин);

- NPSHR достаточно большой (напор);

- сложные герметизация и смазка;

- применение:

• налив автоцистерн СПГ,

• перекачка перед регазификацией с питанием от первичных насосов.

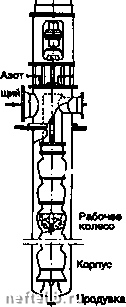

4.9.1.2.2. Вертикальные, погружные в загрузочную вмкость, с внешним приводом

- Большие вертикальные размеры;

- NPSHR (напор) небольшой или нулевой на всасывающем фланце;

- применение:

• первичные насосы резервуаров, имеющих выходные трубопроводы в нижней части,

• насосы высокого давления.

Всасы

фланец-

Электромотор Муфта сцепления

4 Вентиляцжжное отверстие

Напорный фланец

Ступень насоса

ВарптапьныЯ насос.

Уплотнение

Подшипник

Электромотор

Редуктор

Упор

Всас

Выюзд

Гориаонтальный насос.

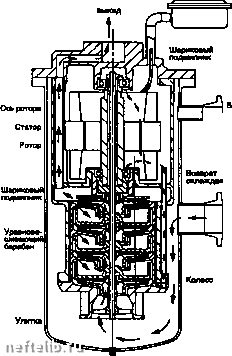

4.9.1.2.3. Групповые мотонасосы вертикальные, погружные в емкость СПГ

СПГ является хорошим диэлектриком и может бьп-ь использован как смазка хладагент и позтому можно пофузить насос с мотором в емкость ("бочку").

Насосы имеют следующие характеристики:

- NPSHR слабый или нулевой на фланце всаса;

- возможность уравновешивания перемещений с помощью уравновешивающего барабана гидростатическая площедка);

- нет проблем герметичности и смазки;

- медленное захолаживание;

- возможность использования в режимах низкого и высокого давления для самой различной производительности.

Эмктроом

Ось насоса

1>фкуляц1М опт дпяснажии оклвкдаимя

коробка

Kopivca

are СПГ

Воае

Аннааашост.,

Насос групповой вертикальный с загрузочной емкостыо.

4.9.1.2.4. Погружные насосы для резервуаров СПГ

Погружные насосы СПГ.

В общем случае зти насосы имеют колесо и улитку подачи при большой производительности (более 450 м/час) и напор от 150 до 200 м.

4.9.1.2.5. Сводные данные об особенностях насосов СПГ

Групповые погружные мотонасосы (§ 4.9.1.2.3.) и погружные насосы (§ 4.9.1.2.4.) являются специальными для СПГ по своей конструкции и использованию.

В более общем случае все типы насосов требуют специальных конструктивных решений, связанных с термодинамикой СПГ:

- который, являясь жидкостью, близкой по состоянию к точке кипения, может легко создать условия кавитации;

- и который, имея низкую температуру, обязывает:

• применять криогенные материалы (алюминий, аустенитные стали),

• решать проблему дифференциального расширения, особенно для вращающихся деталей.

4.9.2. Сливные и наливные стояки

Во всех резервуарах, не имеющих нижнего слива, используют трубные погружные насосы.

По конструкции зто фупповые погружные вертикальные насосы (§ 4.9.1.2.3.).

Они могут бьпъ подняты или спущены в процессе эксплуатации резервуара.

Они фиксируются в рабочем положении в трубе с помощью ножного адаптера, снабженного или нет ножным клапаном.

4.9.2.1. Общие сведения о сливных и наливных системах

4.9.2.1.1. Назначение и состав системы налива (слива)

Система слива (налива) с фикофованной точки (причал, платформа, пирс) должна обеспечить:

- сливным (наливным) стоякам, соединенным с судном:

• следовать волнению воды.

• следовать движениям судна, связанным с его подъемом или погружением,

• следовать движениям судна параллельно или перпендикулярно по отношению к причалу;

- персоналу на суше посредством оборудования безопасности:

• наблюдать за условиями слива (налива),

• иметь возможность быстрого реагирования в аварийной ситуации.

Такая система включает:

- сливные (наливные) стояки, сконструированные в зависимости:

• от тоннажа судна и состояния моря для расчета длины стояка, которая может быть от 10 до 35 м,

• от расхода перекачиваемого продукта для определения диаметра стояка (который может изменяться от 152 до 610 мм),

• от природы и температуры продукта для определения конструкционных материалов;

- пульт управления стояком с помощью электрогидравлической системы.

4.9.2.1.2. Описание стояка

Сливной (наливной) стояк состоит из следующих элементов (см. рис. 1 стр. 491):

- несущая конструкция сварного типа, выполняющая две главные функции:

. поддержка: она передает на причал все механические усилия от стояка,

• соединение: она позволяет переток жидкости между наземными трубопроводами и подвижными трубопроводами стояка;

- поворотные трубы, состоящие из внутренней и внешней труо, соединенных между собой и со стойкой поворотными соединениями;

- уравновешивающее устройство, состоящее из контргрузов и блоков и выполненное таким образом, что позволяет стояку находиться в уравновешенном или неуравновешенном состоянии в зависимости от определяющих критериев или от операционных усилий (см. § 4.9.2.1.4.);

- устройство из шести поворотных соединений, расположенных таким образом, чтобы обеспечить необходимые степени свободы для того, чтобы конечный фланец соединенного стояка мог следовать перемещениям судна внутри зоны работ.

Поворотное соединение выполняет три роли:

• обеспечивает степень свободы в заданной плоскости,

• передает механические усилия,

• обеспечивает герметичность под давлением;

- гидравлические домкраты для стояков с гидравлическим управлением;

- присовдинитвлы1ая система между стояком и траверсой судна:

• фланец к фланцу на болтах,

ручной соединитель быстрого действия-уст-ройство с поворотными сухарями, которое позволяет обходиться без болтов выравнивать плоскости фланцев, что облегчает и убыстряет работу.

• гидравлический соединитель: отличающийся от предыдущего гидравлическим управлением сухарями, более быстрым и надежным по сравнению с ручным,

• устройство быстроразъемное в аварийном случае, содержащее:

- PERC (Power Emergency Release Coupling)-устройство, состоящее из сухарей сжатия фланцев, блокированное нарезным стержнем (в аварийном случае тдроцилиндр освобождает нарезной стержень, срезая шплинт),

- две задвижки со сферическим золотником (запорным элементом), которые помещены по обе стороны PERC, управляемые одним гидроцилиндром, соединение с обеими осуществляется системой тяг, которые разъединяются в случае отключения PERC;

- система опорожнения перед рассоединением, которая может бьпъ выполнена разлитыми способами (закачка азота, сброс продукта на судно);

- определенное количество вспомогательных устройств, чаще всего:

• съемные колена, позволяющие смену герметизирующих прокладок поворотных соединений, уменьшая тем самым продолжительность простоя стояка,

• равнопотенциальное соединение, позволяющее избежать искрообразования в процессе соединения, возникающего из-за блуждающих токов, статического электричества или катодной защиты.

4.9.2.1.3. Описание основного электрического и гидравлического оборудования

- гидроцентрали

(электромотор, шестеренчатый насос, ручной аварийный насос), электрическое распределительное устройство для ручного аварийного управления движением стояка, ограничитель давления, редуктор давления с манометром;

- алектропульт

кома»4Ды выбора и управления стояками, команды гидравлические и логические (§4.9.2.1.4.):

- дисганциотов управление с переносного пульта соответствует командам, вырабатываемым стационарным электропультом;

- трубопрово/>1 гидравлической обвязки;

- кабели электропитания на земле и стояке.

4.9.2.1.4. Важнейшие особенности конструкции установки слива (налива)

4.9.2.1.4.1. Уравновешивание стояка

Можно рассмотреть различные системы уравновешивания с контргрузами в зависимости от приня-

того принципа действия, в особенности для системы подсоединения, и способа использования рассматриваемой системы:

- вакуумное уравновешивание, позволяющее лепсость маневра (управления стояком) при выполнении штатных операций подключения-отсоединения;

- уравновешивание в аварийных условиях, позволяющее стояку вернуться в аварийной обстановке в нормальное нерабочее состояние даже
