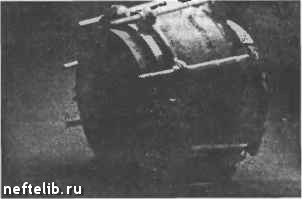

Ремонтное кольцо.

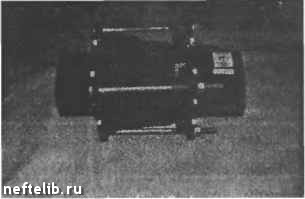

Муфты для ликвидации утечек в соединениях.

Установка колец часто очень тонкая операция, так как требуется уделять много внимания предварительной очистке труб и разрезу на месте установки соединения. Можно только посоветовать использовать специальный инструмент (пескоструй-ка, коробка и полотна для разреза прокладок).

7.8.3.2.3.3. Пластические муфты

Пластические муфты применяются для ремонта трубопроводов из чугуна, за исключением ков-

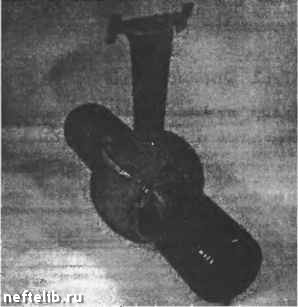

Рвмонт утечек с помощью тврмосжимающвго футляра.

кого чугуна (Express 2GS), соединения (прокладки) которого заменяются идентичными.

Термосжимаемые муфты применяют при ремонте утечек из соединений на чугунных трубопроводах. Ремонт производится:

- путем подогрева муфты на слабом пламени горелки (система Raychem.);

- путем соединения с электросопротивлением от приспособленного сварочного поста (система Rayseal).

Под действием тепла муфта сжимается, принимая нужную форму и прижимая к фланцам липкую мастику заполнения, нанесенную предварительно для смягчения действия углов соединения (контрфланцев, болтов).

Муфтовые соединения используются на чугунных трубопроводах, отличных от ковкого (Express 2GS):

- для ремонта круговых трещин без отгибания осевых губ;

- для соединения без газа трубопроводов одинакового диаметра (процесс loint внутренний и Ве1-zona) или разных диаметров (процесс Belzona). Перед установкой муфтовых соединений трубопровод необходимо очистить, обезжирить, промыть растворителем от гудрона и перекрыть утечки через трещины.

Процесс "loint внутренний" состоит в создании пластыря из смеси последовательно наносимых различных полимеризуемых составляющих:

- полиуретан + стекловолокно,

- лента неопрена, закрепленного кольцом сжатия,

- полистер + стекловолокно.

Процесс Belzona состоит в применении резины, состоящей из смеси базового металла и затверди-теля, на ремонтируемом или монтируемом трубопроводе.

Пластмасса наносится на место и поддерживается с помощью листовой стали или полуколец.

Последовательная обработка нескольких соединений обеспечивает жесткость трубопровода.

Строгое выполнение технологии является залогом успеха применения этих двух операций.

7.8.3.2.3.4. Закупоривающие материалы

Система и процессы, комплекс готовый к использованию

Давление BP и ВРА

Система Scotchrap de la Societe ЗМ France

Система PLCS *

Система PLCSTHF

Процесс Braipox M20 Orchem

Размер

60 - 200

80-1 000

60 - 200

Примечание

Используется исключительно на трубопроводах из чугуна типа разъем и шнур

Используется для ремонта соединений чугунных трубопровода.

Исключительно на соединениях из ковкого чугуна, которые предпочтительно идентичны.

В стадии испытания находится система PLCS, которая позволяет ремонтировать трубопроводы из чугуна, эксплуатирующиеся при р < 0.4 бар.

Система Scotchrap составляет комплекс продуктов, служащих для ремонта соединений:

- первичный липкий слой, наносимый на трубопровод после чистки;

- мастика в виде валика или из пластичной глины для изоляции утечек в разъемах;

- клейкая лента для механической защиты изолирующей мастики.

Принцип системы PLCS состоит в обеспечении герметичности соединений на:

- чугунных трубопроводах (иэ битумных материалов);

- соединениях Gibault, установленных на стальных трубопроводах.

Полимеризующуюся пластмассу сжимают в оболочке из нейлона таким образом, чтобы сформировать рукав на ремонтируемом соединении. Прилипание первого слоя способствует приклеиванию пластмассы на предварительно очищенный трубопровод.

Система PLCSTHF - это аналог предыдущей системы для работ на верху траншеи с использованием "всасывающих" землеройных машин.

Процесс Braipox М20 используют для ремонта утечек в соединениях смесь смолы отвердителя и эпоксидной смолы.

Нагрузка в виде кремнистого песка позволяет увеличить плотность продукта для того, чтобы уменьшить высоту запора над трубопроводом; перекрытие утечек, в действительности, осуществляется за счет веса продукта, когда он растекает-

Систвиа PLCS.

ся В форме. Этот процесс производится на верху траншеи.

Замечание: Существуют два продукта, позволяющих производить ремонт утечек на резьбовых соединениях поднятого трубопровода путем наружного закупоривания (продукт закупорки Pierlon ВС60 и мастики KSR Astral специально GDF). Указанные материалы применяются прежде всего при ремонте точечных повреждений.

Существуют также процессы, позволяющие осуществлять систематический контроль и ремонт трубопровода:

- механический ремонт внутренних соединений ("Joint interne") для трубопроводов из чугуна диаметром <400 мм;

- ручной ремонт соединений внутри ("Weco-Seal") для трубопроводов из чугуна диаметром 2:500 мм;

- система "Phoenix", которая позволяет покрыть изоляцией обветшалый трубопровод независимо от типа и размера трубопровода. Очевидно, стоимость этих процессов снижает

эффективность их использования.

7.8.4. Работы на водах под (газом)

трубопро-нагрузкой

7.8.4.1. Подготовка работ

Выполнение работ на трубопроводах под газом (нафузкой) требует подготовительных операций и в сложных случаях получения разрешения на врезку в следующих случаях:

- сложных операций на сетях низкого (BP) и среднего давления (МРВ);

- во всех случаях врезки (вмешательства) в сети, подчиняющиеся регламенту безопасности.

Перед всеми вмешательствами необходимо установить связь с потенциальными службами. Дополнительно к этому рассматривается необходимость установки байпасса.

7.8.4.2. Оборудования перекрытия

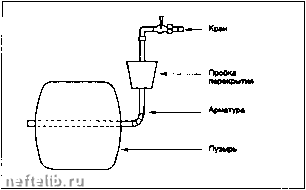

7.8.4.2.1. Баллоны

Баллоны состоят из расширяющейся оболочки (пузыря), которая может быть защищенв чехлом из антистатической ткани. Они могут иметь внутреннюю арматуру.

Область применения баллонов - трубопроводы низкого давления (BP) и низкого давления, улучшенные (ВРА).

Баллон.

7.8.4.2.2. Запор мембренный

Состоит из мембраны, усиленной распором по окружности и смонтированной на арматуре, представляющей плоские рессоры. Нетяжка троса создает форму запорного диска.

Область применения - трубопроводы среднего (МРА) и прежде всего низкого (ВРА и BP) давления.

Вид сбоку

Вид спереди

& W

в открытой положении

Рессоре

Меибрен*

В мкрытои положении

Запор мембранный.

7.8.4.2.3. Запор чешечный или гибкий

Перекрьпю обеспечивается путем деформации:

- либо чашечки (системе Williamson);

- либо пробки (система Muellem и Piedfort) (см. рисунки с. 665).

Запор устанавливается на место с помощью машины, работающей под нафузкой (газом). Он состоит из:

- задвижки полнопроходной;

- корпуса-носителя инструмента, позволяющего перемещать последний без выпуска газа и имеющего устройство для продувки или байпасе.

Область применения - сооружения, работающие под средним давлением (МРА, МРВ, МРС).

7.8.4.2.4. Сплющиватель труб

Принцип его работы состоит в деформации трубопровода до тех пор, пока не прекратится проход газа. Применяется прежде всего на полиэтиленовых трубопроводах наружным диаметром <110 мм. (см. рисунок с. 665).

7.8.4.2.5. Дополнительные устройстве

уплотнительные

Они используются для соблюдения безопасности работ.

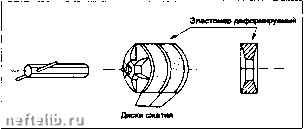

7.8.4.2.5.1. Уплотнительный поршень

Его принцип действия состоит в том, чтобы вызвать деформацию дисков из эластомера, расположенных между металлическими фланцами, которые движутся по оси с резьбой.

Они используются на чугунных и стальных трубопроводах низкого и среднего давления.

Уплотнителы1Ый поршень.

7.8.4.2.5.2. Полное покрытие

Они применяются, если необходимо получить полную герметичность.

7.8.4.3. Соединение сооружений

Методы врезки под давлением в значительной степени идентичны для сооружений, работающих при низком и среднем давлении.

Определенные предосторожности должны быть предварительно приняты:

- постоянство снабжения потребителей;

- индивидуальная и коллективная безопасность для рабочих;

- безопасность посторонних организаций и оборудования рядом со стройкой.
