1.11.5.2.4. Неровности трассы

Пусть Л/7 - потеря напора в метрах водяного столба:

здесь:

и - средняя скорость воды, м/с

fir (ускорение) - 9.81 м/с,

значения К даются в следующей таблице.

1.11.5.3. Течение

жидкого пропана и бутана

в двух следующих номофаммах, заимствованных из работы: L. Herenstein, Manuel pour le stock-age du propane (издан в: Г A.T.G., 62, rue de Cour-celles, 75008, Paris) приводятся значения потерь напора в трубопроводах жидкого пропана и жидкого бутана.

1.11.5.3.1. Течение жидкого пропана

См. номофамму 1.11.5.3.1. Рис. 1.11.5.3.1 (стр.194).

1.11.5.3.2. Течение жидкого бутана

См. номофамму 1.11.5.3.2. Рис. 1.11.5.3.2 (стр.195).

1.11.6. Дросселирование газа 1.11.6.1. Общие положения

Устройства, называемые дросселями, понижают давление Р, в верху потока до более низкого давления Рг на выходе, за счет потерь напора, вызываемых в потоке газа. Этими потерями напора можно управлять, поддерживая одно из давлений Р или Рг постоянным или изменяющимся по заданному закону.

Наиболее простое устройство состоит из отверстия, степень открытия которого варьируется задвижкой (клапаном или краном) ручного управления (чтобы добиться желаемого давления Р, в сети в любом случае).

Между верхним и нижним давлением и массовым расходом (либо объемным расходом Qq газа, выраженным в нормальных условиях по температуре и давлению), существует взаимосвязь в зависимости от режима истечения газа через отверстие сечением S.

Вследствие этого, каково бы ни было значение одного из давлений (на входе или выходе) и расхода газа, существует значение пл01цади сечения S, которое позволяет установить другое давление (на выходе или входе) на желаемом значении в пределах возможностей устройства.

Идея дросселирования не может быть отделена от идеи регулирования, особенно когда, к примеру, выходное давление должно поддерживаться в установленных пределах. Отсюда следует название этих устройств: дроссель-регулятор".

В дальнейшем будут обсуждаться дроссели-регуляторы выходного давления, упрощенно называемые "штуцерами".

1.11.6.2. Принципы работы штуцеров

Главным образом, они состоят из:

- подвижного устройства, снабженного клапаном, способного перекрыть проход S в большей или меньшей степени,

- мембраны, к которой приложена сила,

- скользящего штока в герметичном J-образном соединении.

Разгрузочное отверстие

I

Силе

Мембрана

Подвижное устройство

Схема работы штуцера.

Неровности трассы: значения К.

Удельный вес - 0,51 т/м

20 30 40 50 60 708090100 200 300

Расход, mVh

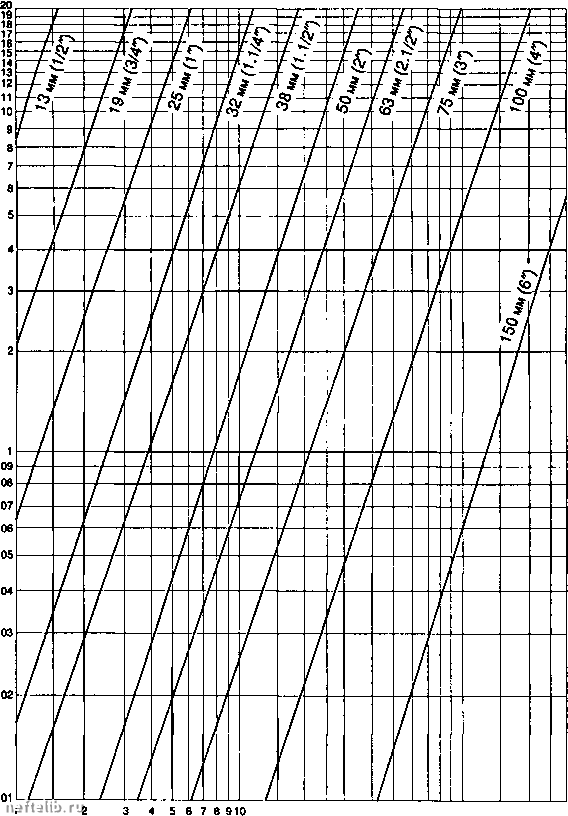

Определение потерь напора в трубопроводах жидкого пропана.

Удельный вес - 0,582 г/ир

30 40 50 60 708090100 200 300

Расход, ыР/ч

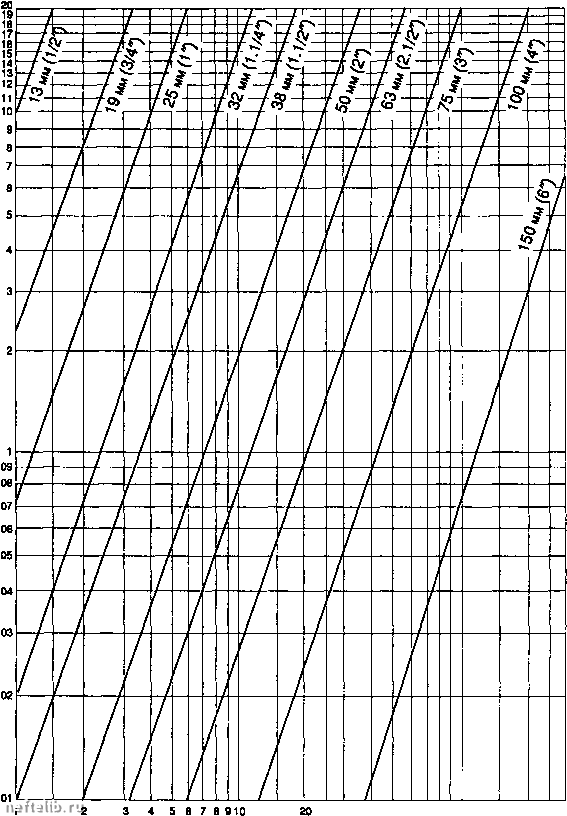

Определение потерь напора в трубопроводах жи/ого бутана.
