0,20 0,20 •0:20

0.20

Степень аэрации п

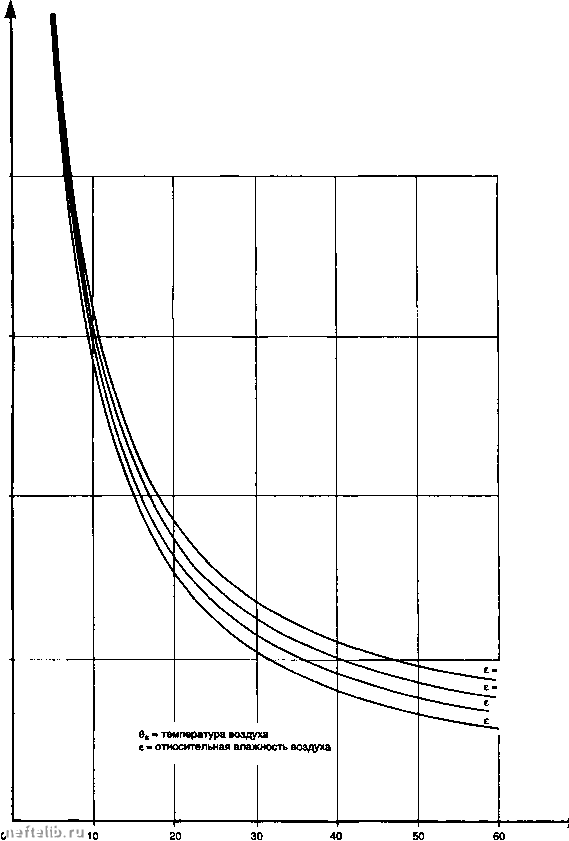

Твитратура продуктов сгорания природного гаэа в зависииости от степени аэрации. Природный газ типа Лак.

8.2.7. Горелки домашних аппаратов

Горелки, установлениью на домашних аппаратах (плиты, индивидуалы<ые котлы, водонагреватели), являются, в основном, инжекционными горелками низкого давления (§ 8.2.2.2.), для работы которых достаточно неболыиого давления в пределах: 18 г 25 мбар для природного газа, 28 мбар -для бутана, 37 мбар - для пропана. Струя газа, выходящая из сопла, вовлекает в смесь воздух, называемый первичным* в количестве меньшем, чем необходимо для полного сжигания.

Горение начинается на выходе из отверстия в головке горения в соответствии с фронтом пламени в форме конуса, который называется - голубой конус.

Работа этих горелок представлена на диаграмме: удельная тепловая нагрузка {qd) - степень первичной аэрации {пр).

Где:

qc-отношение мощности горелки и выходного сечения горелки,

пр - отношение количества первичного воздуха к теоретически необходимому для горения.

На этой диаграмме проводят 4 предела для хорошей работы:

затухание (отрыв пламени), появление желтых точек, негигиеничное горение, проскок пламени.

Точка нормальной работы соответствует qc = 7-10 kBt/m2,

np-0,5-0,6.

Удельная тепловая нафузка кВт/м Неполное горение

Отрыв пламени

Зона хорошей работы Проскок пламени

Образование жёлтых точек

Степень аэрации

Диаграмма работы горелки домашнего аппарата.

8.3. СИСТЕМЫ УПРАВЛЕНИЯ, БЕЗОПАСНОСТИ

И РЕГУЛИРОВАНИЯ УСТАНОВОК ГАЗОВОГО НАГРЕВА

8.3.1. Вступление

Система управления, безопасности и регулирования оборудования газового нагрева служит:

- для координации действий различных составляющих системы с соблюдением порядка включения в действие или остановки с учетом информации, исходящей от обслуживающей аппаратуры;

- остановки горелки в случав нарушения работы.

8.3.2. Система оборудования нагрева

Оборудование нагрева - зто совокупность системы по производству пламени. Он включает, таким образом:

- собственно горелку и дополнительные устройства, предназначенные для подачи топлива и окислителя, регулирования мощности, безопасность работы и по возможности автоматическое управление.

В зависимости от направления истечения флюидов встречаются:

- элементы фурнитура воздуха горения;

- элементы "фурнитура горючего газа;

- элементы собственно горелок и системы управления, безопасности и регулирования.

Рис. на с. 698 представляет схему работы оборудования системы отопления средней мощности (несколько сотен киловатт).

Для оборудования домашнего нагрева (порядка от нескольких киловатт до 70 киловатт, максимальный предел определяется нормами) схеме можвт быть придан более простой вид.

8.3.3. Анализ системы

управления, безопасности и регулирования

8.3.3.1. Функционирование

Система управления, безопасности и регулирования должны осуществлять, с одной стороны проведение следующих последовательных операций:

Источник электроэнергии

Система управления, безопасности и регулирования

Арматура воздуха горения

Ввнтилято{ -

Лопасть воздушная

газа

Вентури

Система смеси

Головка горения

Система стабилизации пламени

Головка горения

Двухпроводная горелка

Система зажигания

Арматура сжигаемого газа

Пламя

Котел

Труба

Схема работы оборудования отопления средней мощности.

• запуск,

• выход на режим,

поддержание режима,

изменение режима в соответствии с необходимым количеством тепла и остановка в случае нарушения работы.

С другой стороны, - контроль основных показателей [заботы после выполнения команды.

8.3.3.2. Состав

Общая диаграмма функционирования системы управления и безопасности регулирования газовой горелки средней мощности показывает, что система состоит из трех основных подсистем:

- управления;

- контроля (тест да/нет);

- исполнения.

Число элементов каждой части изменяется в соответствии с применяемой технологией и нормами, которым они должны соответствовать.

8.3.3.3. Подсистема управления

Это - прежде всего система, позволяющая осуществлять вручную или автоматически программу, которая даст последовательный порядок команд.

необходимых для установления номинального режима.

В автоматическом режиме зафиксированы промежутки управления времени, разделяющие последовательные команды.

8.3.3.4. Подсистема контроля

Контакты подсистемы контроля, расположенные последовательно, являются точками обязательного прохождения, разделяющих два порядка команд.

Они выключают систему в случае, когда результат теста положительный и тогда может быть передан порядок команды. Когда все испытания положительны, дается разрешение на реализацию порядка.

В случае негативного результата теста на одном из устройств системы контроля осуществляется остановка горелки с возвращением в начальное положение запуска.

В зависимости от характера неполадок функционирование либо продолжается, либо прекращается, в связи с зтим выделяется два типа остановок.
