1.7.2.2.5. Теплота сгорания. Число Вобба. Коэффициент окисляемости

1.7.2.2.5.1. Теплота сгорания

Теплота сгорания топлива есть количество тепла, которое может выделить в процессе своего горения единичное количество топлива при полном сгорании и при одинаковых условиях по температуре и давлению для исходных реагентов и продуктов реакции.

К примеру, для углеводорода CJH„ теплотворная способность определяется по теплу, выделяемому при реакции:

С„Н„+(л+)0,

ЛС0,+ Н,0

Таким образом, теплота сгорания равна энтальпии реакции горения с обратным знаком: PC » -АсН, и выражается в Дж/моль.

Теплота сгорания называется высшей (PCS) или низшей (PCI), если вода, выделяющаяся в ходе реакции, рассматривается в жидком или газообразном состоянии. В условиях Рд ш 101.325 кПа и То= 273,15 К этой альтернативе соотввтствует разница в 45,07 кДж на один моль образующейся воды.

Для газовых смесей (таких как природный газ), теплота сгорания определяется взвешиванием по мольным долям соответствующих величин для отдельных компонентов, взятых в совершенном состоянии:

PCSfTo) = - XxCHSfTo)

(выражается в кДж/моль), где

х, - мольная доля компонента /,

АСН ° - энтальпия сгорания при температуре То /- го компонента в совершенном состоянии (Дж/моль),

То -стандартная температура горения: если компоненты берутся в совершенном состоянии, то величины не зависят от давления.

Вычисленная таким образом величина PCS" учитывает компоненты смеси (углеводороды Cs), которые в чистом виде при температуре То находятся в жидком состоянии.

Можно показать, что для природного газа величина PCS(To) мало отличается от реальной величины PCS(Po, То), получаемой при строгих, более сложных расчетах (отклонение 50 Дж/моль для Ро = 101,325 кПа и То = 273,15К).

Очень часто используется высшая теплота сгорания, выраженная в МДж/м или в кВт - ч/иР. Она определяется соотношением:

PCS До. (Pi.T,)) =

PCSfTo)

V(P,.T,) где:

PCSfTo) - мольная теплота сгорания.

То - стандартная температура для процесса горения,

V(Pi. ТО - мольный объем смеси в условиях Р,, Т,, стандартных для измерения объемов:

V(P„T,) = Z(P„T,)V°(P,.T,) = Z(P„T,):

здесь Z(Pi, то - коэффициент сжимаемости смеси в условиях Pi и Т,.

Во Франции для процессов горения стандартной является температура То » 273,15 К, для измерения объемов стандартными являются нормальные условия: Ро = 101,325 кПа, То = 273,15 К (в других странах Европы стандартные условия выбираются иначе и везде по-разному).

Постановлением от 25 сентября 1977 года установлены диапазоны изменения теплоты сгорания газов в распределительной сети Франции:

газ В: 9,5 < PCS < 10,5 кВт • 4/vP(h)

газ Н: 10,7 < PCS < 12,8 кВт • ч/м(н)

Определение теплоты сгорания (и показателя Вобба, см. далее) регламентируется стандартом ISO 6 976; эта методика внедрена в программное обеспечение Газпак (см. таблицу § 1.7.2.2.3.1.4).

1.7.2.2.5.2. Число Вобба Определяется соотношением: PCS

и выражается в кВт ч/м(н)

где do ~ нормальная относительная плотность.

Можно показать, что мощность одной горелки пропорциональна числу Вобба сжигаемого газа при прочих бавных условиях; диапазон изменения числа Вобба, допустимый для горелки, соответствует области ее функционирования, ограниченной с одной стороны срывом пламени и, с другой стороны, санитарной нормой горючего (максимально допустимое отношение СО/СОг в продуктах сгорания).

С учетом имевшегося арсенала промышленных и бытовых аппаратов, границы этой области на 1 января 1986 года составляли:

газ В: 11,8 < W < 13,0 кВт • ч/мЗ(н)

газ Н: 13,4 < PCS < 15,7 кВт • ч/ыР(н)

Этот показатвль используется в смесительных установках транспортной сети для регулирования процесса и в области потребления для регулирования мощности нагревателей.

1.7.2.2.5.3. Окислительная способность и коэффициент окисляемости

Окислительная способность (обозначается как V,) есть безразмерное число, выражающее отношение объема воздуха, необходимого для ствхио-метрического горения единицы объема газа (оба объема измеряются в нормальных условиях).

Коэффициент окисляемости определяется отношением:

где:

V, - окислительная способность,

do - нормальная относительная плотность.

в С.Н,-6ут>и»н

..Ни-бутан

спаоабноетъы> (Н) газ1ы> (Н) мадуш

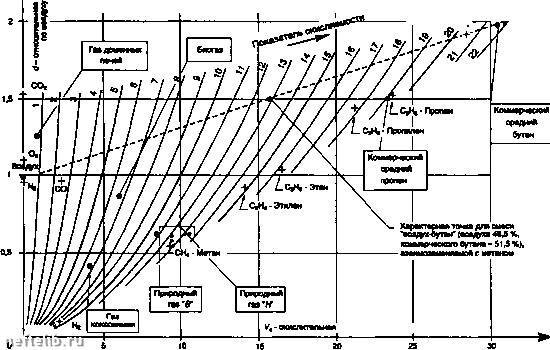

Диаграшм оюютвшюсти промышленных газообразных юплнв.

Сохранение этого параметра при потребляемом давлении фиксированной горелки обеспечивает возможность управления процессом горения; таким образом, этот параметр используется для регулирования горения и представляет собой величину, характеризующую массообмен между газами.

На вышеприведенном рисунке представлены различные газообразные топлива на диаграмме окисляемости: d-

1.7.2.2.6. Вязкость и теплопроводность

1.7.2.2.6.1. Динамическая и кинематическая вязкость

Динамическая вязкость отражает трение между частицами жидкости в потоке при наличии градиентов скорости:

\idu

где:

т - вязкостное напряжение; сила на единицу поверхности, нормальной к оси у,

ц - динамическая вязкость,

-7- - градиент скорости. dy

В системе СИ динамическая вязкость выражается в Па • с. Привычной внесистемной единицей является пуаз (11) или микропуаз (1 мкПз = 1&- Па • с). Старинная единица пуазейль равнялась 10 пуазам или же 1 Па с.

Подаижнп плктим

и(У)

Нтадммная пласлм

В уравнениях гидромеханики наиболее часто встречается отношение:

ц динамическая вязкость р плотность

называемое кинематической вязкостью.

В системе СИ кинематическая вязкость выражается в м/с. Часто используют мм/с, равный 1 сСт (Ст-стоке, единица кинематической вязкости в системе СГС).

Существует очень большое число методов оценки вязкостей газов, большей частью эмпирических.

1.7.2.2.6.2. В паровой фазе

Для чистых тел в паровой фазе наиболее употребима формула Сазерланда для расчета динамической вязкости разреженных газов (низкие давления) в интервале от О до 150°С:

где В и с являются коэффициентами, выражаемыми соответственно в (мкПз - К-) и (К) (см. таблицу ниже), а Т есть абсолютная температура в Кельвинах.

(М - молекулярная масса в г/моль).

Для природных газов была предложена обобщенная зависимость Lee, Starling, Dolan и Ellington в виде:

ц - К ехр Хр*

при этом:

(7.77 + 0,0063М)Т 2,57+1 914,5

122,4 + 12,9М + Т • Т + 0,0095М

Y=1,11+0,04X

Соотношения Херни(4га и Ципперера (Heming. Zipperer) применимы для газовых смесей:

или непосредственно:

при этом:

х, - мольная доля компонента /.

М/ - молекулярная масса (г/моль).

В„ и С„ - коэффициенты смешения (мкПз • К"" и К).

\1„ - динамическая вязкость смеси (мкПз).

Эти соотношения позволяют оценить вязкость газов при атмосферном давлении, а влияние изменения давления на вязкость, хотя оно и мало, может быть учтено с помощью соотношения Экин-Эл-лингтона (Eakin-Ellington):

МР.7)-ц:(П = = Л[вхр (7,237р)-ехр (- 45.9р)]

где:

р - плотность в г/ал", и:

А = 32,80 - 0,1637М

а также:

Т - абсолютная температура в фвдусах Ренкина (T(R) = т(Ю),

р - плотность в г/см,

М - молекулярная масса в г/моль.

Эта корреляция обеспечивает хорошую точность (в лучшем случае невязка составляет несколько в условиях до 170°С и 560 бар) оценки динамической вязкости природных газов в паровой фазе (тяжелых углеводородов С < 0.8%).

Нижеприведенная таблица демонстрирует несколько значений, рассчитанных для метана и различных природных газов (результаты получены с помощью пакета Газпак).

Динашгюская вязкость (в мПз - 10~Пв с) и теплопроводность (а мВт/и К) метана и природного газа (средняя величина для газов 1 - 5).
