3.2.1.1.3. Тектоника: структурная геология

Слои осадочных пород, которые отлагались за небольшим исключением горизонтально, были, вследствие колебательных движений земной коры преобразованы в структуры, которые, в слабо нарушенных зонах осадконакоплений, образовали складки; складка представляется волнообразной поверхностью, включающей антиклинали и синклинали (см. рисунок ниже).

Почти вся совокупность разведанных для подземного хранения структур представляет собой антиклинали.

Высота - вертикальное расстояние между кровлей резервуара в макушке* (вершине) антиклинали и первой точкой возможной утечки газа: синклиналь или негерметичное нарушение (см. рисунок ниже).

Нарушения - это разломы горных отложений, приводящие к относительному перемещению одной части поверхности излома относительно другой.

Несколько опроделений:

- абсолютная отметка и глубина: абсолютные отметки обычно определяются по отношению к уровню моря; глубины - по отношению к поверхности земли;

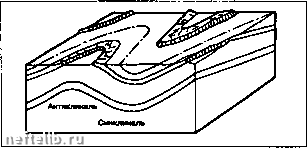

Схема складки

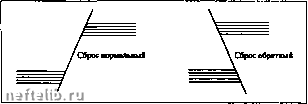

Виды встречающихся сбросов

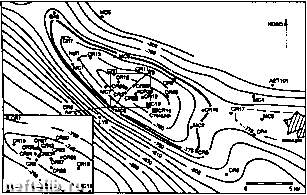

Подземное хранилище Жермина-су-Куломб: изобаты по кровле вельдского яруса

- кровля пласта: граничная поверхность между продуктивным пластом и вышележащим пластом;

- подошва пласта: граничная поверхность между продуктивным пластом и нижележащим пластом;

- изобаты линии, соединяющие точки с одинаковыми абсолютными отметками (- м/уровень моря) кровли или подошвы пласта;

- изопахиты. линии одинаковой тол1цины пласта или газоносной его части.

3.2.1.2. Разведка структур, пригодных для хранения в водоносном пласте (методология)

- Изучение документов (поисков нефтяных месторождений и рудников, диссертаций, других работ).

- Подготовка профаммы изыскания и исследований, чтобы получить *картину* недр, каждый этап позволяет уточнить и пополнить предшествующие знания.

- Сейсморазведка методом отраженных волн.

- Разведочное бурение, чтобы сопоставить с сейсмикой и иметь первоначальные данные по резервуару:

• геофизические методы исследования скважин;

• исследования извлечением воды;

• отбор керна.

- Новое бурение.

На каждом этапе делается обобщение и анализ собранных данных, чтобы сделать оценки все более и более точных параметров хранилищ или прекращения его разведки.

Мощные математические методы позволяют автоматически осуществить обобщение данных и построить наиболее вероятные карты изобат, изо-пахит, одинаковых петрофизических характеристик и т.д. Их использование и особенно анализ приводят к углублению геологических знаний и непрерывному пересмотру необходимых данных по мере развития разведочных работ.

Геологическое изучение хранилища не заканчивается закачкой газа, а может быть продолжено дополнительными научными исследованиями при расширении газонасыщенной зоны в процессе эксплуатации. Анализ результатов исследований некоторых скважин, пробуренных для эксплуатации, может также привести к углублению или поставить под угрозу представление о геологической структуре.

3.2.2. Физические механизмы течения в пористых средах

Породы, которые образуют водоносный горизонт, состоят из твердых, более или менее сцементированных частиц, между которыми сущвствуют связанные между собой пространства, что позволяет циркулировать воде и газу: говорят, что порода пористая и проницаемая.

Эти два свойства недостаточны, чтобы характеризовать пласт, и необходимо также знать капиллярные свойства, которые зависят не только от породы, но и от свойств флюидов, которые на-

ходятся в пласте и от истории их взаимного перемещения в породе.

Чтобы предвидеть механизм вытеснения воды и газа в пористой среде, необходимо характеризовать породу с трех точек зрения:

- пористость;

- проницаемость (абсолютная и относительная для различных возможных насыщенностей);

- капиллярные давления.

Изучение свойств пород обеспечивается благодаря бурению, которое позволяет отбирать образцы (керны) и проводить некоторые замеры в скважине (каротаж).

Здесь речь идет об изучении, офаниченном скважиной (или непосредственно прискважинной зоны в случав каротажа). Специальные исследования, продолжительные испытания, исследования интерференции скважин позволяют получить обширную информацию о зоне вокруг скважины или в пространстве между двумя скважинами.

3.2.2.1. "Гидравлические" свойства пород: пористость, проницаемость и сжимаемость

3.2.2.1.1. Пористость

Полная пористость =

Полный объем пустот (или пор)

в ф

Полный объем породы Пористость "открытая", или "полезная" =

Полный объем пустот (или пор), связанных между собой

Полный объем породы

Пористость "закрытая", или "не полезная" =

Полный объем пустот (или пор) изолированных

Полный объем породы

= Ф„-Ф.

Эти макроскопические определения имеют значение только при рассмотрении достаточного объема породы (как минимум несколько кубических сантиметров).

Полезная пористость (Ф), соответствующая объему пустот, способных служить приемной средой для флюидов, является вместе с проницаемостью главной характеристикой пласта-резервуара, предназначенного для хранения газа Её величина должна быть достаточной (10 - 30%).

Примечание.

Даже с очень низкими пористостью и проницаемостью (см. § 3.2.2.1.2.) некоторые трещиноватые породы могут бьп-ь пригодны для хранилищ.

3.2.2.1.2. Проницаемость характерная или абсолютная

Проницаемость - это характерное свойство материалов и пород для подземных хранилищ допускать движение флкэидрв; схематично она характеризует, таким образом, ви материала, поры которого связаны между собой. Хотя проницаемость и полезная пористость есть два различных параметра, порода, обладающая хорошей полезной пористостью, имеет, как правило, и хорошую проницаемость.

Закон Дарси.

При небольших скоростях течения скорость фильтрации флюида в пористой среде пропорциональна приложенному градиенту давления

u.--(gradp-ps)

и - скорость фильтрации (м с");

ц - динамическая вязкость флюида (Па с);

р - плотность флюида (кг • м-з);

д - ускорение силы тяжести (м с";

grab р- фадиент давления (Па м-);

grad р-рд- фадиент потенциала (Па • м");

к - тензор абсолютной проницаемости (м. При этом:

- нет химической реакции между флюидом и породой;

- присутствует только один флкэид. Проницаемость относится к понятию, имеющему

статистический характер, который необходимо всегда рассматривать связанным с элементом поверхности, размеры которой значительно больше поперечного сечения каналов, связывающих поры между собой, и размеров пор.

В системе СИ единица проницаемости есть квадратный метр, но обычно используется единица Дарси (Д): проницаемость такой пористой среды, которая в секунду пропускает 1 см флюида, динамическая вязкость которого 1 сП, под дей-ст-вием градиента давления 1013 мбар на сан-ти-метр, через площадь 1 см

1 Д = 0,9869-10-«м2.

1 Дарси соответствует высокой проницаемости, поэтому чаще используют миллидарси (1 мД * = 10-4 = 0,9869-10-5 м.

Абсолютная проницаемость зависит от многочисленных факторов (природы, горной породы, глинистости, микротрещиноватости и т.д.); дадим для сведения порядок величин:

- глины и мергели: О -1 мД;

- соль (галит): 10" -10- мД;

- известняки: О - 2 ООО мД

(несколько мД в известняковых коллекторах на большой глубине - газовые месторождения у подножия Пиринеев - до нескольких тысяч мД в доломитовых коллекторах - Парантис - или меловых, Экофиск);

- алеврит, чистый очень мелкозернистый песчаник; песчаник чистый, не очень мелкозернистый: 5 -100 мД (рэтские отложения, бассейн Парижа);

- песчаник средний, достаточно чистый, конгломераты: 100 -1500 мД (Кейпер, бассейн Парижа);

- песок, крупнозернистый чистый песчаник: 500 -15000 мД (Люссанет-Изот).

Абсолютная проницаемость коллекторов, используемых для подземных хранилищ газа, порядка 300 - 5000 мД.

Если два флюида одновременно присутствуют в пористой среде (двухфазное течение), можно применять закон Дарси для каждого из двух флюидов при условии замены абсолютной проницаемости эффективной проницаемостью, которая зависит от распределения этих двух флюидов в пласте, и принятия градиента потенциала для рассматриваемой фазы флюида.

Относительная проницаемость (Ко) для одного флюида в присутствии другого, это отношение эффективной проницаемости (для данного флюида) к абсолютной проницаемости. 3.2.2.1.3. Сжимаемость

Р = -рэр-

р - ПЛОТНОСТЬ (кг • М-З); Р - давление (Па);

р -коэффициент сжимаемости при постоянной температуре (Па-).

3.2.2.1.3.1. Сжимаемость пород

Различают сжимаемость образца (), полученную с помощью экспериментальных исследований, в котором в зависимости от эквивалентного давления определяется изменение среднего напряжения, и сжимаемость матрицы {fijj, соответствующую материалу породы без учета пустот и пор.

Порядок величин:

Po-10-s-4-10-»6ap-; Ри-10-5-10-ббар-

3.2.2.1.3.2. Сжимаемость флюидов (рф) Вода пресная: 4,5-10-* бар-.

Рассол насыщенный NaCI: 2,8 10-* бар-Ч Природный газ: для идеального газа = Р-\ для Р - 100 бар: р,-10-2 бар-.

3.2.2.1.3.3. Кажущаяся сжимаемость

Изучение фильтрации флюида в пористой среде приводит к рассмотрению фильтрации флюида с кажущейся фиктивной сжимаемостью (р.) в не-деформируемой среде

ft R хО ft *-

3.2.2.2. Влияние одновременного присутствия двух флюидов вода и газ) в пористой среде

насыщенность, капиллярное давление, гистерезис)

3.2.2.2.1. Нвсыщенность

Насыщенность пористой среды флю1шрм - это отношение объема этого флкмвда к объему содержащих их пор.

Насыщенность газом: Sr.

Насыщенность водой: S..

Sr + S, = 1.

3.2.2.2.2. Капиллярное давление

Вследствие малости размеров пор и каналов, которые их соединяют, капиллярные явления и свя-

занные с ними понятия поверхностного натяжеция и смачиваемости играют большую роль в распределении флюидов внутри норового массива. В самом деле, при внедрении газа в поровый канал для преодоления действия поверхностного натяжения на поверхности раздела газ-вода необходимо, чтобы газ имел давление выше, чем вода. Избыточное давление, соответствующее величине, названной капиллярным давлением, зависит от радиуса рассматриваемого перового канала и обратно пропорционально ему. Капиллярное давление достигает нескольких десятков миллибар для пор, имеющих радиус порядка десятой доли миллиметра; оно превышает 100 бар для капилляров незначительных размеров (порядка 0,01 мкм , в глинистых покрышках перовых резервуаров. Необходимо отметить, что это действие капиллярных сил обеспечивает герметичность покрышек, которые в строгом смысле никогда не могут быть полностью непроницаемыми. Однако при больших площадях (несколько десятков квадратных километров) покрышек и значительном избыточном давлвнии заметная фильтрация флюида возможна.

Принимают, что капиллярное давление Рк для системы вода-воздух (очень близкое к сочетанию вода-природный газ) определяется по мнемо-техническому соотношению:

Рк(вбар).

1,46

радиус канала (выражвнный в мкм)

На практике капиллярное давление для условий создания хранилища - это перепад давления между газовой фазой и водяной фазой; это понятие локальное, макроскопическое и статистическое, так как оно включает всю сложность распределения пор и перовых каналов пористой среды.

3.2.2.2.3. Гистерезис гидравлических свойств

Капиллярное давление и врдо- (или газо-) насыщенность связаны соотношением, которое не однозначно, так как элементарный объем пористой среды может для одной и той же насыщенности быть пропитгш по-разно1иу: это явление гистерезиса капиллярых давлений (см. рисунок на стр. 388).

Несколько определений:

- первое дренирование: процесс, во время которого несмачиваю1ций флюид (газ) заполняет пористую среду, насыщенную первоначально смачивающим флюидом (водой);

- дренирование: процесс, во время которого насыщенность несмачиваемым флюидом увеличивается;

- пропитывание (впитывание): процесс, во время которого насыщенность смачивающим флюидом увеличивается (обратный дренированию);

- давление вытеснения: самое низкое избыточное давление, выше которого возможно внедрение газа в образец пористой среды, первоначально насыщенного водой (лабораторное);

- пороговое давление: самое низкое избыточное давление (выше давления вытеснения), позволяющее газу пройти через образец (лабораторное);

- остаточная вода: вода не может быть полностью вытеснена газом, она соответствует от-
