Газп;н115°(

Иэбьгточное давление (мбар)

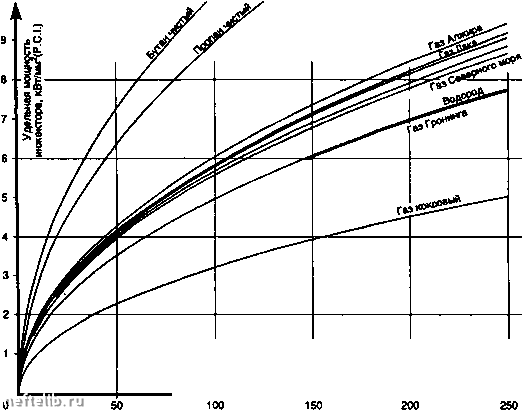

Днаграмма удельная шяцность-давлвнив (низков даалвниа).

15.л-

100 200 300 400 500 600 700 800 900 1000

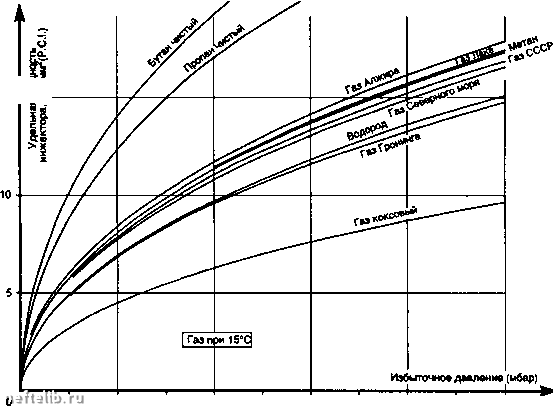

Диаграмма удельная мощность-давление (среднее давление).

Иэбыточнов давление (мбар)

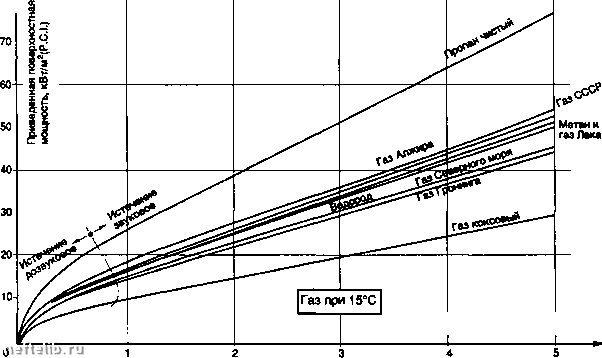

Диаграима удельная шмцность-давлвина (высокое давление).

С-2х10ДР8Д

АР - перепад давления в сопле, Паскаль (Па); S, - площадь выходного сечения сопла, м; С - коэффициент расхода сопла В практических единицах

С = 2х10-ДР8Д

где:

G -Ньютоны; ДР-мбар; S, -мм2.

8.2.1.1.6.1. Истечение доэвуковое Уравнение импульсов для сопла принимает вид:

G=10-*S,CPo(14)

8.2.1.1.6.2. Звуковое истечение Уравнение имеет вид

G = lO-S,

где:

G -Ньютоны, S, -mm2,

Ро - абсолютное давление на входе в сопло,

Р, - абсолютное давление на выходе иэ сопла

Примечание: напор сопла не эависит от температуры газа для данного давления, изменяется в зависимости от свойств газа.

8.2.1.1.7. Коэффициент уменьшения Ар в зависииости от давления

Анализируя отношения расход-напор-давление можно выделить безразмерное выражение, дающее изменение характеристик газовых потоков в сопле при изменении давления. Это выражение, называемое коэффициентом уменьшения Ар, показывает, что напор в данном инжекторе не возрастает пропорционально росту рабочего давления.

Это выражение имеет вид:

Ар =

GS, 273

или Ар =

GSrf5j273

где:

G - напор в инжекторе, в Ньютонах,

S, - сечение сопла, м,

qiy - расход объемный в трубопроводе, hmVc,

q„ - массовый расход, кг/с,

Рд - объемная масса при нормальных условиях,

То - абсолютная температура газа.

Ар равно 1 при давлении равном нулю и уменьшается с увеличением давления.

Он зависит только от давление и у {§ 8.2.1..1.4.), но не зависит от температуры.

8.2.1.1.7.1. Дозвуковое истечение Имеем

АР =(14).

8.2.1.1.7.2. Звуковое истечение 1,013

Ар =

JL lH

2 J-i-IT-i 1J+1if-i

Ро \у1,013 2

где:

Ро - абсолютное давление на входе в сопло, бар. Примечание: Можно также написать:

Ар =

/ удельный объемный J нормативный напор

удельный массовый расход V Т,

с удельным напором и удельным массовым расходом, отнесенными к единице поверхности сечения выхода сопла.

8.2.1.1.8. Понятие об удельном напоре

Так как поток на выходе из сопла - это топливный газ, предназначенный для сжигания, интересно (целесообразно) связать напор с мощностью, развиваемой при горении, и выраженной в P.C.I.

Давление избыточное (бар)

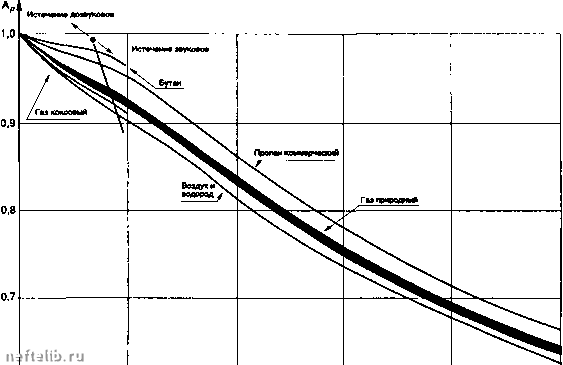

Коэффициент уменьшения Ар в зависимости от давления в сопле.
