4.5.2.5. Очистка и фракционирование

в общем случае в установке сжижения блок фракционирования предусмотрен для:

- очистки природного газа перед сжижением;

- произёодства флю1едов холодильных циклов;

- по коммерческим соображениям (продажа производимых на газофракционирующеи установке продуктов);

- энергетических нужд завода.

4.5.2.5.1. Осушка

Влага, содержащаяся в природном газе при температурах и давлениях, создаваемых в процессе схсижения, образовывала бы гидраты с углеводородами и происходило бы образование гидратных пробок в дроссельных устройствах, если бы газ не осушался до уровня примерно I v.p.m. (одна часть на миллион по объему).

4.5.2.5.2. Очистка от углекислого газа

По тем же причинам диоксид углерода СОг образует углеродный лед. СОг плохо растворим в углеводородах (слега растворим в бутане), поэтому необходимо удалять СОг ДР уровня v.p.m. (несколько десятков v.p.m., если извлекают пропан-бутан).

4.5.2.5.3. Извлечение сероводорода

Сероводород и другие кислые газы должны бьпъ также удалены.

4.5.2.5.4. Другие компоненты

Следы ртути, даже минимальные, опасны для теплообменников и должны быть тщательно удалены. Наконец, тяжелые углеводороды Cs могут также вызвать образование пробок, поэтому конденсат должен быть выделен в процессе охлаждения.

Эти различные темы, касающиеся очистки газа, освещены в разделе. 2.4. Добыча природного газа.

Что касается насыщенных углеводородов (алка-ны от С, до Cs), они при необходимости могут бьпъ выделены сепарацией и ректификацией для восполнения циклового газа (компенсация потерь и продувок). Как об этом уже говорилось, если компоненты Сг-Сг-С4-С5 входят в состав природного газа в значительных количествах, их выделяют для продажи по хорошим ценам.

Все, что выделяется сверх потребностей (например, зтан, если продают только пропан и бутан), или подается в поток сжижаемого газа или используется на мес.. производства знергии.

Кстати, инертные газы, азот и гелий, которые могут в небольших количествах находиться в природных газах, их сжижение вместе с метаном стоит дорого с точки зрения затрат знергии; их транспорт метановозами стоит дорого из-за занимаемого ими объема, их присутствие в составе СПГ при регазификации уменьшает теплотворную способность. Следовательно, желательно их выделить перед сжижением.

Газ сепарации после однократной конденсации содержит весь гелий и весь или почти весь азот в смести с метаном. Этот газ сепарации считают сбросным, достаточно бедным газом и используют преимущественно для производства знергии, необходимой заводу.

Если гелия достаточно много, можно предусмотреть его выделение, производя сепарацию в две ступени и таким образом, чтобы смесь Не -t- N2 выделялась бы в одной ступени сепарации.

Примечание.

Нет норм на состав СПГ. Существуют только особые спецификации у потребителя сырья, которые, например, на заводах сжижения для экспорта газа связаны с контрактами на постановку (в частности, с теплотворной способностью).

Следовательно, остаточные газы, используемые для производства энергии, разные по составу в разных местах.

4.5.3. Оборудование

установок сжижения

4.5.3.1. Теплообменники

4.5.3.1.1. Теплообменники с горячим источником в окружающей среде

Теплообменники - холодильники холодильного цикла, в которых реализуется теплообмен с горячим источником в окружающей среде, бывают различного типа соответственно с природой этого источника - водой или воздухом:

- если используется вода, зто теплообменники классического типа с трубным пучком (вода циркулирует по трубкам пучка);

- если используется воатос, это батареи воздушных холодильников (АВО). Использование морской воды в качестве горячего источника широко распространено на расположенных на берегу моря заводах сжижения газа на экспорт. Осо№ю меры защиты должны бьпъ приняты для теплообменников прошв коррозии или морских отложений (специальные покрытия, катодная защита, хлорирование морской врды и т.д.), также как и для устройств водозабора

4.5.3.1.2. Криогенные теплообменники

Эти аппараты, в которых совершается теплообмен между сжижаемым природным газом и (или) хладоагентами, изготавливаются из криогенных металлов, в основном из алюминия и его сплавов (см. §4.3.1.2.1).

С целью обеспечения значительной экономии для заводов сжижения газа на экспорт и упрощения обвязки были разработаны специальные большие теплообменники многоходовые с большой поверхностью теплообмена, которые делятся на два алр/а: "теплообменники с навитыми трубками и пластинчатые теплообменники. Конструкции обоих типов требуют умения в изготовлении и особых материалов.

4.5.3.1.2.1. Навитые теплообменники

Они являются разновидностью кожухотрубча-тых теплообменников. Аппарат вертикального типа, несколько тысяч тонких трубок (6 -10 мм диаметром) навиты геликоидально по перекрестной сетке. Можно сконструировать теплообменник для нескольких флюидов, чередующихся по трубкам различных пучков в одной сетке. Перекрестные сетки дают эффект отражакхцихся перегородок

ФлкицС Верхний сепаротар

Навивка

ФлюедА

Нижний сепарвтор

Флюид В

Навитой теплообменник.

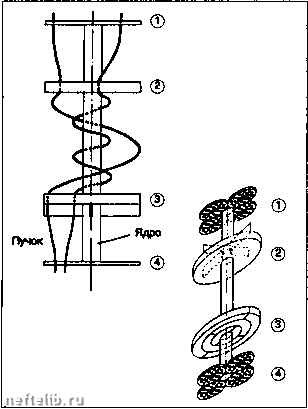

Конструктивные апементы навивного теплообивнника.

ДЛЯ двухфазного флюида низкого давления, который охлаждает пучок испарением в процессе циркуляции в вертикалыюм направлении в каландре. Каландр выполнен из нержавеющей стали, навивные пучки из алюминия. Навивка дает гибкость, необходимую для компенсации термических удлинений и укорочений. По причине сложности конструкции и размеров изготовление таких теплообменников требует длительных сроков и дорого, а их транспортировка затруднительна.

4.5.3.1.2.2. Теплообменники алюминиевые

пластинчатые, паянные с погружением в баню

Эти теплообменники, используемые также в других областях, таких, как фракционирование воздуха, выделение этилена и др., сконструированы в виде сэндвичей, в которых начинка находится в форме плоских полнотелых листов, гофрированных листов и поперечных перегородок.

4.5.3.1.2.2.1. Описание

При каждом ходе фпкщ циркулирует между двумя плоскими листами и двумя перегородками в пространстве, заполненном гофризованным листом: циркуляция флкмща происходит по обе стороны гофрированного листа, параллельно образующим.

Пластинчатый теплообменник - общий вид одного хода между двумя плоскими перегородками.

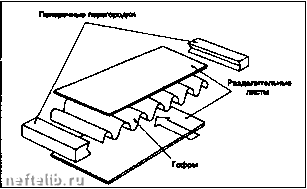

Пластинчатый теплообменник - вид одного хода между двумя пластинами.

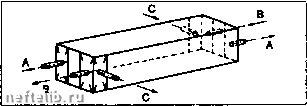

Пластинчатый теплообменник - общий вид.

Таким образом, каждая полнотелая пластина -перегородка разделяет два флюида и таким образом являвтся поверхностью теплообмена между двумя флюидами. Гофрированный лист выполняет роль, аналогичную лопаткам или пчелиным ячейкам в других типах теплообменников, в то же время он служит опорным элементом, помогающим пространству, ограниченному двумя пластинами и двумя перегородками переносить нагрузки от циркулирующих флюидов. Пакет из полнотелых плоских листов, гофрированных листов и поперечных перегородок сварен: все образующие вершины волны листа приварены к полнотелым горизонтальным листам.

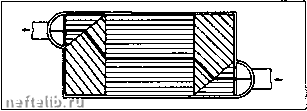

Ппаетнчшшй ттиювбшшатк -раярвз.

Теплообменник собирают сложением секций, собранных вышеописанным способом. Для каждой овмфм в поперечных перегородках устраивают проход для фпю!. который движется через секцию.

Омции чцмдуются в зависимости от числа ф1Ю1уов. нагфимер:

АВАВАВ - для двух флюидов;

ABCDABCD - для четырех флюидов;

ABCDEABDEABCDEABDE - для пяти флюидов, один из которых с неболыиим расходом.

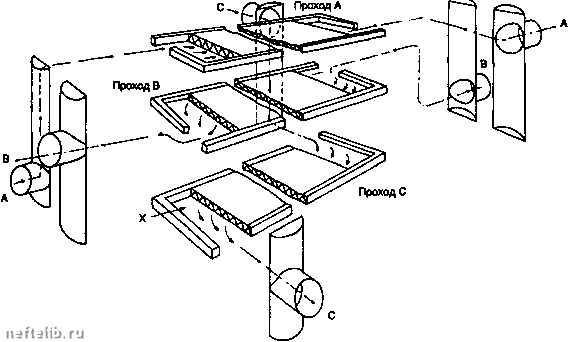

Пример чередования ABAC проходов в пластинчатом теплообменнике.

Выбирая расположение отверстий в поперечных перегородках и головок присоединенных коллекторов, а также ориентацию гофрированных листов в ходах, можно сконструировать теплообменники с противотоком, с перекрестным током, многофлюидные и т.д.

Можно соединить в один блок теплообменники, которые, если бы они были кожухотрубчатого типа, были бы соединенными последовательно многочисленными теплообменниками, это приводит к значительной экономии в трубопроводах обвязки и теплоизоляции.

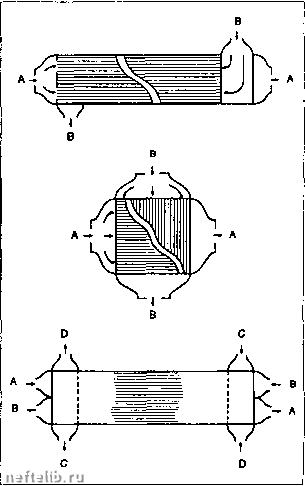

ПластинчатьЛ теплообменник - противоточный. с перекрестным током, многолоточный.
