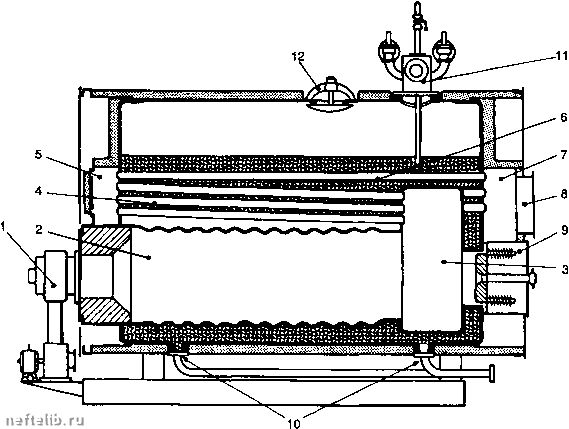

1. Горелка

2 Волнистая толка

3. Коробка горения

4. Первый поворот п

5. Передняя дыкювая коробка

6. Второй поворот пламени

7. Задняя дымовая коробка

8. Выход дыма

9. Взрывной клапан

10. Опорожнение

11. Паросборник

12. Мок

Современный котел с внутренней топкой и дымовыми трубами.

Эти КОТЛЫ цилиндрической формы состоят из:

- топки - горизонталы«>й трубы, часто гофрированной для увеличения поверхности теплообмена и восприятия тепловых напряжений;

- труб, 3 которых проходят продукты сгорания, делающие второй или третий "проход";

- оболочки, закрытой с обеих сторон барабанами, в который вварены или запрессованы дымовые трубы топки, открывающейся в дымовую коробку.

Конструкция этих генераторов подчиняется нормам NFE32- 104.

8.5.5.1.3.2. Котлы с водяными трубами (водотрубные котлы)

Эти котлы отличаются:

- высокой надежностью;

- высоким качеством (150 бар, 500°С) производимого пара;

- большой производительностью: 450 т/ч - в промышленности, 2000 т/ч - на теплоцентралях.

Они состоят из двух цилиндрических резервуаров-коллекторов: верхнего (испаритель) и нижнего, соединенных водяными трубами, создающими стенки топки (трубный экран) и паровой пучок.

Выбор этого типа котла часто отвечает жестким техническим требованиям. Эти котлы могут легко адаптироваться к различным видам топлива: твердого, жидкого, газообразного, и часто могут работать на нескольких видах топлива.

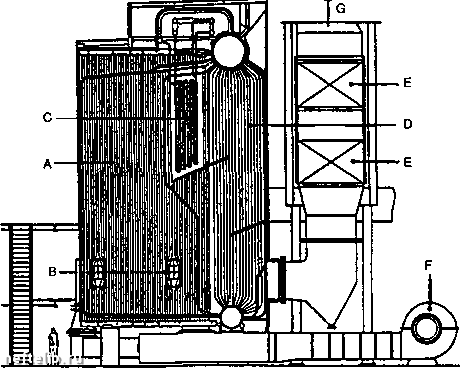

Паровые котлы.

Толка Горелки Пересроваталь Ислармталь

Экононайэер Дуткееой аемтмлятор : Выход дьша

Расход пара 70 т/ч ДаштямаодыМбар Перегрев 445Х Топливо: мазут, газ. СО

Котел Stein-Industrie тип VU-60.

8.5.5.1.3.3. Другие типы котлов

8.5.5.1.3.3.1. Котлы с "Закрытыми трубами и с "палыами перчаток

8.5.5.1.3.3.2. Котлы мгновенного испарения (прямоточные)

- 14иркуляция принудителы1ая;

- очень небольшая тепловая инерция;

- небольшая производительность (4-5 т/ч max);

- высокое давление (100 бар).

8.5.5.1.3.3.3. Котлы перегретой воды с контролируемой циркуляцией

8.5.5.1.3.3.4. Котлы со специалы1ым теплоносителем

8.5.5.1.3.3.5. Электрические котлы для производства

- Горячей воды или пара;

- с обогревательными трубами, с индукционными трубами, с термопогружными трубами или с электродами для большой мощности (8 - 50 МВт).

8.5.5.1.3.3.6. Котлы на угле

Они характеризуются большим объемом топки, превышающим в два, три раза размеры топок котлов на газе или жидком топливе.

Различают топки:

- с механической решеткой;

- с самозабрасывателем;

- с жидким слоем;

- с пылеугольной горелкой.

8.5.5.1.4. Эле1уенты, характеризующие котел

8.5.5.1.4.1. Теплоноситель

- Состав, максимальная допустимая температура;

- коэффициент теплового расширения, вязкость;

- теплоемкость;

- расход.

8.5.5.1.4.2. Водяной объем циркуляции теплоносителя

Современные паровые котлы имеют небольшой объем воды и пара, что позволяет увеличить давление и гибкость работы.

724460�543

8.5.5.1.4.3. 06г>ем толки

Она должна соответствовать типу и мощности горелки.

8.5.5.1.4.4. Поверхность обмена

Это общая поверхность, подвергаемая воздействию радиации пламени и конвекции, которая характеризуется:

- природой материала;

- температурой поверхности;

- тепловым потоком.

8.5.5.1.4.5. Клеймо

Клеймо - это расчетное давление (с точки зрения сопротивления материалов) частей, находящихся под давлением. Это давление, выраженное в барах, при котором открывается предохранительный клапан, обычно выше на 10% максимального рабочего давления.

Гидравлическое давление испытания, которое проводится один раз в десять лет, при нормальной работе равно 1,5 давления клейма*.

8.5.5.1.4.6. Термический коэффициент полезного действия

Коэффициент полезного действия котла - это отношение полезной его тепловой мощности, которую он производит, к мощности, подведенной при сжигании топлива с помощью горючего или других источников тепла.

КПД, указанный изготовителем, относится к новому и очень чистому котлу. В действительности, средний КПД ниже КПД, указанного изготовителем, из-за различных потерь, возникающих в процессе эксплуатации. Причины, приводящие к потерям, следующие:

- нагрузка котла;

- состояние зафязнения;

- продувка разрегулирования;

- остановка производства.

Прямой замер КПД осуществить затруднительно. Предпочтительней определить различные потери:

- тепло, уносимое продуктами сгорания (наибольшие по величине);

0,85 MN РР

/ \ Пиковый Нормальный марш режим

- тепловые потери через стенки и в процессе вентиляции топки при остановке горелки;

- энергия, забираемая в процвссе приготовления топлива (разогрев тяжелого топлива, размельчение угля);

- потери с недожигом,

сумма которых представляет разницу между подведенной энергией и пригодной к использованию на выходе из котла.

При полном сгорании топлива потери с продуктами сгорания в % P.CJ. определяются в зависимости от содержания кислорода в дыме по формуле:

Потери (% к P.C.J.) = К

21-% О,

Теоретическая кривая КПД.

Величина К равна:

- уголь - 0,779,

- туркелое топливо - 0,769,

- домашнее топливо - 0,760,

- природный газ - 0,836;

ЛТ = (температура дыма - температура воздуха горения), °С.

Нормы NF Е 32 -130 определяют правила испы- тания, замеров потерь и прямое определение КПД.

8.5.5.1.4.7. Избыток воздуха в дыме

Избыток воздуха и температура дыма являются определяющими факторами КПД. Избыток воздуха в дыме может быть результатом избытка воздуха горения или подсасывания воздуха в топке (в топке под разряжением или подогревателе воздуха).

Очень большой избыток воздуха увеличивает потери тепла с продуктами сгорания, избыток воздуха очень небольшой увеличивает потери с недожигом. Оптимальный избыток воздуха регулируется при номинальной работе котла. При малой нафузке относительно большое оборудование нагрева требует с иелью сохранения полноты сгорания большего избытка воздуха, что приводит к снижению КПД.

КПД быстро падает ниже 50% по отношению к номинальной нагрузке.

Газ позволяет работать с небольшим избытком воздуха: 5 -15% по отношению к номинальному.

Прогресс системы анализов in situ содержания кислорода в дыме (с помощью зонда из циркония) позволяет осуществлять постоянный контроль и регулирование избытка воздуха, поддерживая его равным оптимальной величине (2 - 5%), рентабельной даже на котлах малой мощности.

При равной температуре снижение содержания кислорода в дыме на один пункт ведет к выифышу в КПД на 0,5 пункта.

8.5.5.1.4.8. Температура продуктов сгорания

Значительные потери тепла прямо пропорциональны разнице между температурами дыма и воздуха горения, часто равной температуре окружающей среды.
