Воздух

цамтралыю* постутмии* аоэдуха ч«рю «динстмнио* оолло

Воздух

Сопла воздуха

поступлани* аоэдуха ч«рю множастм oonwi

Горелки С осевым пламенем и болылюй скоростыо воздуха.

8.2.5.2. Пламя с пересекающимися флюидами

Они соответствуют истечению со сходящимся воздухом или расходящимся газом.

8.2.5.3. Пламя с вращением

вытекающего воздуха

Сжигание очень интенсивное, связано с большой турбулентностью.

Воздух

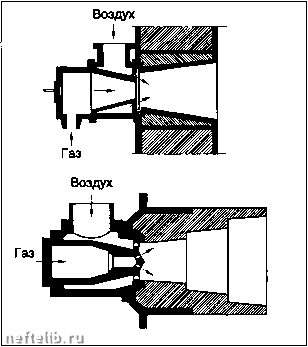

Горелка с настенным пламенем

Горелка с шаровым пламенем

Горелки с истечением пересекающихся флюидов.

Горелки с вращением воздуха.

8.2.5.4. Пламя с истечением контрвращением

Горение очень интенсивное, связано с большой турбулентностью (см. рисунок на с. 691).

8.2.5.5. Горелки "моноблок"

На рисунке с. 691 представлена особая горелка, называемая "моноблок", часто используемая на котлах, которая включает в одном корпусе вентилятор, последовательность кранов, осуществляющих регулирование и безопасность, также как и головку сгорания.

8.2.6. Горелки с особенностями в работе

Развитие новой техники использования газа требует создания горелок, создающих пламя, имеющего особые определенные свойства. Горелка не только источник тепла, но также специфическое средство процесса.

Газ Воздух

ПРОТИВОВРАЩЕНИЕ ВОЗДУХА (газ низкого давления)

КОНТРВРАЩЕНИЕ ВОЗДУХ-ГАЗ (газ вьюокого давления)

Горелки с истечением контрвращением.

8.2.6.1. Авторекуперативные горелки

1 - нагнетатель воздуха: 2 - электроматктный затвор; 3 -нагнетатель газа; 4 - защитный капот; 5 - зонд ионизации; 6 -дефлектор; 7 - мотор; в - поступление газа; 9 -првдохранитвлльнов устройство; 10 - электроды зажигания; 11 -камера смешения; 12-вентилятор; 13-трансформатор зажигания.

Горелка -моноблок.

три сложности: соответствие температуры и состава продуктов сгорания, размеры рекуператора, необходимость транспорта подогретого воздуха к горелкам.

Для установок слабой и средней мощности (до 500 кВт) можно использовать горелки-авторекуператоры (см. рисунок ниже).

При совмещении с горелкой рекуператоры стараются осуществить максимальную компактность. Это ведет к установке системы отвода продуктов сгорания, связанной с регулированием давления в печи для подачи входного воздуха или выхода мешающих продуктов сгорания.

Рекуперация может быть осуществлена в два зтапа: горелка в зтом случае называется "горелка с двойной рекуперацией. Она может быть реализована при очень высокой температуре (до 1400 °С) с помощью керамического рекуператора; горелка в зтом случае называется "регенеративная горел-

Подогрев воздуха горения - средство повышения температуры горения. Вблизи условий стехио-метрического горения, повышение температуры воздуха на ЮО°С соответствует повышению на 50°С температуры горения.

Предварительный подогрев воздуха обычно осуществлявтся путем использования значительного тепла продуктов сгорания на выходе из печи, особенно установок высокой температуры. Такая операция значительно повышает коэффициент полезного действия устгшовки, если только зто возможно (отсутствие агрессивных компонентов в продуктах сгорания). Например, снижение температуры продуктов сгорания с 1 lOOC до бООС соответствует удвоению КПД.

Установка рекуператоров в дымоходах часто практикуется на мощных установках. Встречаются

ПРОДУКТЫ СГОРАНИЯ

труб* Вентури

=5) С

Горелка -ааторекуператор.

ка", по аналогии с технологией рекуперации, применяемой на мартенах и печах плавки стекла.

8.2.6.2. Радиантные горелки

Горелка называется радиантной", если болыиая часть тепла передается к нагреваемому продукту в соответствии с законами передачи лучистой энергии. Это осуществляется путем использования поверхностей из отражающих материалов, нагреваемых в процессе сгорания, служащих для передачи лучей в процессе переноса тепла.

8.2.6.2.1. Основные характеристики идеальной горелки

Идеальной радиантной горелкой считается горелка, в которой:

- теплообмен между продуктами сгорания и поверхностью идеальный;

- показатель излучения поверхности соотввтствует показателю черного тела;

- потери теплопроводности равны нулю.

В этих условиях, для одинаковой мощности, температура поверхности и потери с продуктами сгорания будут наименьшими.

Коэффициент теплопередачи радиации л - это отношение количества тепла, передаваемого в полупространстве за счет радиации к мощности горелки, выраженной в P.C.I.

Когда потери за счет теплопроводности малы или пренебрежимо малы (что соответствует случаю радиационной горелки, горючее в которую поступает через заднюю часть), отдача тепла излучением есть разница между единицей и потерями с уходящими газами. Для каждой температуры радиационной поверхности можно определить предельный коэффициент теплопередачи, который соответствует коэффициенту идеальной радиационной горелки.

Коэффициент теплопередачи радиацией тем выше, чем ниже температура уходящих продуктов сгорания. Он обратно пропорционален удельной мощности, развиваемой поверхностью.

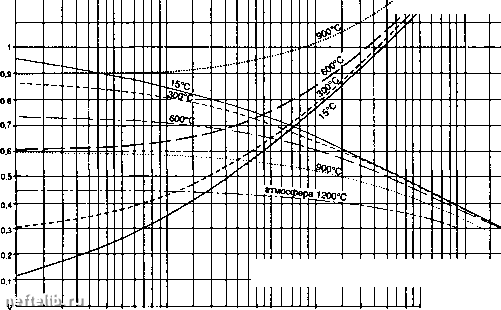

На рис. 8.26 для идеальной горелки дается изменение коэффициента радиации и температуры поверхности в зависимости от удельной мощности поверхности и различной температуры окружающей среды при ствхиомвтрическом горении.

Заметим, что это горелка малой поверхностной мощности, которая имеет повышенный коэффициент радиации, т.е. используется при малых температурах.

очень сильно: температура равноеесия очень тонко: КПД радиации

01ружа10115ят

СТЕХИОМЕТРИЧЕСКОЕ ГОРЕНИЕ

Поверхностная мощность, кВт/м (P.C.I.)

Радиационная идеальная горелка: температура равновесия и КПД радиации в зависимости от поверхностной мощности и окружающей температуры.
