носительно небольшой (10 - 20%) водрнасыщен-ности в породах с хорошей проницаемостью; она может достичь 60% в породах с низкой проницаемостью;

- защемленный газ: к концу пропитки остаточная газонасыщенность остается порядка 15 - 30% в зависимости от горной породы; этот газ, попавший в ловушку" или остаточный, представляет довольно значительную часть (30 - 60%) буферного газа в подземном хранилище.

Примечание:

Относительные проницаемости для газа и для воды зависят от насыщенности. Так же как и для капиллярного давления, существует гистерезис относительных проницаемостей.

3.2.3. Поведение водоносного горизонта, используемого для хранения газа; технический расчет хранилища газа в водоносном горизонте

Большинство исследований, связанных с созданием и эксплуатацией хранилищ газа в водоносном пласте, используют знание физических механизмов течения флюидов в пористой среде:

- первоначальная оценка гвологоч})изичвских данных;

Водонасыщенность 1.0

0,9 0.8 0,7 0.6 0,5 0.4 0,3 0,2 0,1

Первое пропитывание

Sob (неуменьшающаяся водонасыщенность]!

Давление вытеснения \рц

дренирование

Изменение капиллярных давлений для точки Рн

10 20 i 30 40 50 60 70 80

Рн Капиллярные давления (гПа)

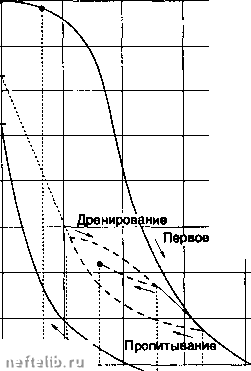

Изменение зависимости Уапиллярнов давление-насыщенностьс изменением калиллярных давлений

- определение и расчет основного оборудования;

- предварительное изучение состояния и изменения параметров пластового резервуара в процессе эксплуатации;

- изучение коллектора переводом (например, с газа *Н* на газ *В*, и наоборот);

- изучение закачки инертного газа (например азота) в качестве части буферного газа (см. § 3.2.6.);

- выбор и твхнический расчет дополнительного оборудования в процессе эксплуатации;

- во время разведки перед закачкой газа: гиджди-намические исследования скважин (см. § 3.7.1. Оценка водоносного коллектора с помощью гидродинамических исследований; исследования интерференции скважин):

• цель: определение средних значений; опро-бывание и испытание скважины или присква-жинной зоны; исследования интерференции двух или нескольких скважин, гидродинами-

-Вояаносный -3 Ёгориюкт =

Виды точения В подземном хранилище в водоносном горизонте

ческие характеристики пласта, в основном, проницаемость и пористость);

• техника: наблюдение изменения давления в одной или нескольких скважинах, вызванного фонтанной или насосной добычей воды из водоносного пласта одной или несколькими скважинами;

• тип течения: однофазное;

• интерпретация: обратная модель или развертывание;

- во время закачки газа и эксплуатации изучение фильтрации позволяет рассчитать пространственно-временное распределение давления и насыщенности и, тем самым, определить рабочие характеристики и границы хранилища.

Примечание:

Схематично течение будет (см. рисунок выше):

- однофазное - воды в периферийной зоне;

- двухфазное-воды и газа в промежуточной зоне, называемой переходной зоной или капиллярном поясом;

- однофазное - газа в центральной зоне (остаточная вода, защемленная при минимальной насыщенности).

Расчеты фильтрации в пористой среда сложны и требуют мощных средств: сеточная модель - малые разности или малые элементы - требует крупных вычислительных машин. Посредством некоторых допущений, использование упрощенных моделей или даже аналитических решений позволяет упростить проблему и качественно оценить отдельные процвссы или порядок величин, таких как:

- среднее давление в газовом пузыре (упрощенные модели прогнозирования давления);

- скорость перемещения контура газ-вода;

- давление при первой закачке и т.д.

3.2.3.1. Основные уравнения двухфазного

изотермического течения в пористой среде

3.2.3.1.1. Несмешивающиеся течения

Для каждого из двух флкэдов (вода и газ) располагают двумя следующими уравнениями:

- скалярное уравнение неразрывности (см. §3.2.2.1.2.):

, - Э(р8Ф) div(pu)+ д -(7=0.

q- термин источник" - массовый ной скважины), отнесенный к единице ристой среды;

- закон Дарси (векторное уравнение):

мапо-

u=-fco-(gradp-pg)

или для каждого флюеда четыре скалярных уравнения для пяти неизвестных: р, S, U„ (р и ц - функции р; ко - функция S).

В общей сложности, для двух флюидов (вода и газ), располагают восьмью скалярными уравнениями с десятью неизвестными.

Два дополнительных уравнения связи:

- капиллярное давление: Р Р, - Р,;

- насыщенности: S, + Sr 1.

Примечание:

При однофазном течении, S « 1; неизвестные: р, и» и, - четыре, как и число скалярных уравнений (неразрывности и закон Дарси).

3.2.3.1.2. Смешивающиеся течения

Газовая фаза содержит как минимум два газа.

Уравнение неразрывности (сохранения массы) для каждого компонента газа (индекс "Г):

div(pC,u -pDgrad С,) +(р8ФС,) -q, = О,

- концентрация /-го "компонента";

-термин "источник": массовый расход компонента "Г, отнесенный (для одной скважины) к единице объема,

= D + au,

- тензор дисперсности.

или для п составляющих смешиваемого газа, п + четыре скалярных уравнения:

- п-скалярных уравнений неразрывности;

- три скалярных уравнения (закон Дарси для газовой фазы (см. § 3.2.3.1.1));

- одно уравнение, связывающее концентрации:

1С,= 1

для п+пяти неизвестных: (С* / е [1, ri[, р, S, U„ U

Для водной фазы (см. § 3.2.3.1.1) в общей сложности располагают п + восмыо уравнениями для п + десяти неизвестных.

Выражение для капиллярного давления и отношение, связывающее насыщенности газом и водой, образуют два дополнитвлы4ых уравнения.

3.2.3.2. Максимальное давление

Давление в газовом пузыре, если оно слишком высокое, приводит к утечке в вышележащие горизонты или вдоль крепления ствола скважины, или через покрышку. Максимальное значение, определенное экспериментально, более высокое в коллекторах с толстыми покрышками, образованными пластичными глинистыми породами, чем в коллекторах с покрышками небольшой толщины из хрупких пород. Оно соответствует давлению столба высотой, равной высоте вершины ловушки, заполненного жидкостью плотностью от 1,3 до 1,46; эта фиктивная плотность часто в нефтяной промышленности называется градиентом.

3.2.3.3. Максимальный темп закачки при первом заполнении

Темп закачки газа может быть ограничен одним из двух следующих феноменов.

3.2.3.3.1. Критическая скорость

Подвижность газа (к,.-) гораздо выше подвиж-

ности воды, газ имеет тенденцию "уходить вдоль кровли пласта. Таким образом в мало структурированных ловушках с плохой проницаемостью газ рискует достичь высоты ловушки раньше, чем будет достигнут максимальный, теоретически определенный, объем хранения (см. § 3.2.3.4).

Порядок величины критической скорости перемещения контакта газ-вода может быть получен по формуле Диетца:

fo.fP.Ssina

- относительная проницаемость для воды;

а - падение кровли коллектора (угол, образованный кровлей с горизонталью).

3.2.3.3.2. Предельное давление

Заполнение хранилища сопровождается, даже если оно слабо структурировано, избыточным давлением, которое тем выше, чем выше расход нагнетаемого газа.

Порядок величины этого избыточного давления может быть посчитан с помощью соотношения Ко-лонна-Чарного:

h -

Я -а -

4nhk

толщина коллектора (м);

АкЬкФа

- коэффициент пьезопроводности

(м2 О:

расход нагнетаемого газа (в условиях забоя); коэффициент эффективности вытеснения воды газом (меньше 1); определена в § 3.2.2.1.3.3;

Е/(-*) =

(Г • в"" du (интвфальная показатель-

ная функция).

Это соотношение позволяет оценить максимально допустимый расход нагнетания, определяемый максимальным избыточным давлением:

АДтх -•- начальное пластовое давление - • Этот максимальный дебит тем меньше, чем меньше толщина и проницаемость коллектора.

3.2.3.4. Максимальная емкость хранилища

Максимальный теоретический объем открытых пор определяется по:

А(/)).Ф- (1-S.,) d/i.

A(h) - разность площадей изобат по кровле и по

подошве по отметкам глубин h (м; F - высота (м);

Ф -средняя пористость коллектора (м-м-); - остаточная водонасыщенность (м м-).

Примечание:

Если отметки изобат по подошве больше отметок изобаты высоты, А(/?) равна площади изобат по кровле.

Максимальная теоретическая емкость хранилища S,nax при условии достижения максимального объема при максимальном давлении равна:

Smax = V1„,x-P™x :r

Ро Z(p,T) Т

Полученная по формуле величина S„ax является завышенной, т.к.:

- некоторый интервал безопасности должен быть соблюден между поверхностью воды и поверхностью изобаты высоты ловушки;

- газоводяной контакт редко бывает горизонтальным;

- максимальное давление, определенное по градиенту 1,3 -1,46, не может бьпъ достигнуто (случай ловушки большой протяженности, мало структурированной, с хорошими характеристиками);
