регулировалось давление и в исключительных случаях температура. Эти регулировки почти всегда несовершенны и тогда оцениваются средние условия.

1.12.4.2.2. Автоматическая коррекция плотности

1.12.4.2.2.1. Механика

Еце встречаются в эксплуатации приборы механической коррекции, но имеется тенденция к их замене электронными калькуляторами.

1.12.4.2.2.2. Электроника

Речь идет о вычислительной машине, оборудованной интерфейсами с различными датчиками. Корректоры обычно используют измерения Р и Т и подсчитывают Z с помощью таблиц для рассматриваемого газа и измеренных Р и Т. Существуют корректоры только по темперетуре. Измерения Z обычно не проводятся.

1.12.4.4. Калибр счетчика

в Европе калибр счетчика обозначается буковой G в сопровождении с номером серии ISO R 5 (геометрическая серия со знаменателем 0 округленно): 10,16,25,40, 65,100,160 и т.д.

По таинственной причине максимальный расход указывается не числом, следующим за G, а следующим за серией: счетчик G 160 предназначен для максимального расхода 250 м • ч-.

1.12.4.5. Погрешности

Приведенные в регламентирующих положениях погрешности, если они указаны в относительных величинах, всегда относятся к измеряемым прибором значениям, а не к максимальному расходу, как это следовало бы из существующего обычая определять класс точности датчика по отношению к максимальному значению шкалы.

1.12.4.3. Регламентирующие тексты

1.12.4.6. Основные типы счетчиков

Контроль измерительных приборов в общем виде определен декретом № 88-662 от 6 мая 1986 года, модифицирующим декрет от 30 октября 1945 года, и содержит:

- исследование и испытание моделей измерительных приборов, имея ввиду их апробацию,

- первичную проверку каждого нового или отремонтированного прибора, позволяющую констатировать, что эти приборы одинаковы с одобренными моделями и отвечают регламентирующим предписаниям,

- периодическую проверку приборов, находящихся в эксплуатации, в ходе которой может быть предписан ремонт,

- установку монтажником, имеющим допуск,

- декларацию об установке,

- разрешение на эксплуатацию,

- ремонт имеющим допуск ремонтником,

- проверку после ремонта.

Частные предписания для каждой регламентированной категории приборов определены декретами и постановлениями для каждой из этих категорий; для объемных газовых счетчиков эти положения указаны в § 1.12.3.1.

Фактически эти положения соответствуют более или менее директивам Европейского экономического сообщества (71/316 от 26 июля 1971 года, 72/427, 83/375 для общих директив и 71/318, 74/331, 78/365 и 82/623 для объемных счетчиков газа).

Государство гарантирует добросовестность коммерческих сделок и в этом качестве осуществляет контроль используемых измерительных приборов.

Это положение обеспечивается Метеорологической службой и региональной дирекцией промышленности и исследований (D.R.I.R) Министерства промышленности.

1.12.4.6.1. Лопастные счетчики

Измерительный элемент образован недеформи-руемым згмкнутым объемом, разделенным подвижной перегородкой, непроницаемой для газа: кажраа иэ образованных таким образом камер снабжена отверстием для их заполнения и опорожнения.

Система золотников с прямолинейным или криволинейным перемещением, или ротационная система, приводимая в движение перемещением перегородок (рычаги и мембраны), позволяет сообщать камеры для их заполнения с впуском, изолировать и сообщать для опорожнения с выходным патрубком.

Для преодоления мертвых точек оба объема или камеры соединены коленчатым валом, передающим движение счетчику.

Вся конструкция заключена в корпус: сальник дает возможность соединения деталей, находящихся снаружи и в газовой зоне.

Кинематическая цепь, содержащая два регулировочных колеса и позволяющая корректировать объем камер (теоретический и реальный), реализует представление объемов (см. с 209).

1.12.4.6.2. Турбинные (тахометрические) счетчики

Они состоят иэ прямолинейного канала, на оси которого с обеих сторон турбины расположены обтекатели. Лопатки турбины расположены в кольцевом зазоре и наклонены под углом примерно в 45.

Спереди и сзади турбины могут располагаться ненаклоненные неподвижные лопатки.

Скорость вращения турбины, пропорциональная скорости течения газа, то есть расходу, передается на счетчик с помощью кинематической цепи, содержащей регулировочные колеса.

Характеристики счетчиков.

В приведенной выию таблице предотавлены основнью характеристики счетчиков; на представленном ниже графике приведена типиповая кривая погрешностей, полученная после тарировки.

0 турбина

0 Счпчик

® Н«фа««

® Ги

® и (D Н« фиф Uta

(9) п @ Manamiaa трансинсям

© Коргуо

СоадиниплышЙ фпанац @ Рапштар (g) и (g) Овтакатаян

Турбинный (твхоивтричвскмй) счетчик.

Погрешность, % + 2 + 1

О -1 -2

Расход

2мч- гомч-

ЮОмЗц-

Типовая кривая погрешностей.

Позиция 1

Позиция 3

Вытекающий газ

Позиция 2

Позиция 4 Втекай

1-ая фаза

2-ая фаза 3-аяфаза

4-ая фаза

Положение золотника

среднее

справа среднее

слева

изолирована, пустая

наполняется

изолирована, полная

опорожняется

изолирована, полная

опорожняется

изолирована, пустая

наполняется

Вторая часть идентичная первой

Лопастной счетчик.

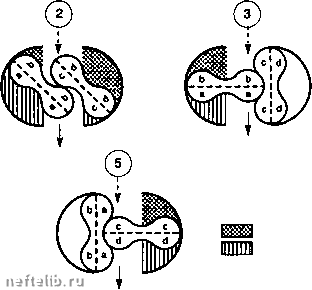

1.12.4.6.3. Ротационные счетчики

Речь идет об объемных счетчиках, измерительный элемент которых состоит из двух полуцилиндров, образую!!! корпус, внутри которого в проти-

воположных направлениях вращаются два тора или цилиндра, профили которых (обычно в виде восьмерки или фасоли) таковы, что они все время соприкасаются мех<ду собой и со стенками корпуса.

Втекающий газ

Выгекающий газ

Ротац»юнныв счетчики.

Кинематическая цепь, также содержащая регулировочные колеса, передает вращение подвижных частей счетчику (см. вышеприведенный рисунок).

1.12.4.6.4. Объемные вихревые счетчики

Несколько лет тому назад на рынке появились объемные газовые счетчики, в которых используется принцип возникновения вихрей за препятствием в потоке. Струхаль и фон Карман установили, что частота срыва этих вихрей пропорциональна скорости потока:

Число Струхаля остается постоянным в широком диапазоне чисел Реинольдса {f - частота срыва вихрей, d - характерный размер препятствия, и - скорость потока).

В приведенной ниже таблице представлены характеристики вихревых счетчиков (или vortex), предложенных одним французским фабрикантом:

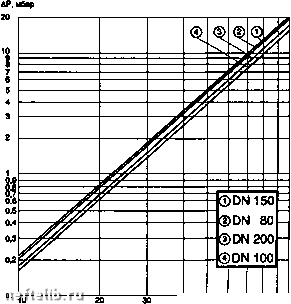

На расположенном ниже графике приведены потери давления в этих счетчиках в зависимости от расхода.

40 SO 60 70 60 90100 %Qmix

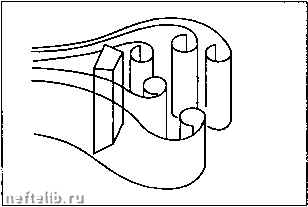

Образование вихрей.

Потери давления в вихревом счетчике.
