7.8.2.2. Эксплуатация регуляторных постов

Целью эксплуатации является удовлетворение требований безопасности, качества и постоянства о(5служивания (работы).

Надо различать регуляторный пост коллективного распределения и пост снабжения непосредственно потребителей.

7.8.2.2.1. Коллективный пост распределения

Для корректного функционирования различных аппаратов и оборудования, установленного в посте, эксплуатационник систематически посещает его с частотой, зависящей от типа сооружения (расход, возраст, характер и частота неполадок и т.д.).

В ходе визита, кроме беглого обследования (давление, шум, запах газа, вентиляция и т.д.), проверяются различные средства безопасности, прежде всего, линия безопасности, действие кранов и в случае необходимости действие системы телеобслуживания.

7.8.2.2.2. Пост снабжения непосредственно абонентов

Поставщик газа связан с потребителями контрактом, который вменяет ему в обязанность посещение и контроль, аналогичный для коллективного поста распределения, так же как и проверку соответствия замера давления расходу. Акт обслуживания будет реализовываться в соответствии с условиями контракта.

На каждом посту коллективного и индивидуального распределения должна существовать схема функционирования с обозначением величин регулирования аппаратов.

7.8.2.3. Эксплуатация катодной защиты

Чтобы катодная защита была эффективна, необходимо поддерживать защищаемые сооружения под постоянным отрицательным по отношению к окружающей среде зарядом.

Прерывистое функционирование, в действительности, приводит к чередованию окисления и восстановления металла, способного вызвать коррозию более сильную, чем та, которую можно наблюдать у незащищенных сооружений.

Таким образом нельзя нарушать циркуляцию тока катодной защиты или короткого тока изолирующего фланца в ходе ремонта защищаемых сооружений.

Эксплуатация сооружений катодной защиты состоит в контроле эффективности оборудования путем соответствующих электрических замеров в характерных точках сети (концов трубопроводов, изолирующих фланцев, футляр - трубопроводов), в периодической проверке блкдающих токов (силовой кабель S, N, С, F, метро и т.д.), проверке потенциала защиты сооружений, в осуществлении наблюдения за работой предприятий, посторонних организаций, ведущих работы вблизи сооружений, с целью защиты электрической изоляции от разрушения.

В общем виде замеры должны соответствовать сегодняшнему дню и вноситься в досье сооружения.

Для сооружений, подчиняющихся правилам сооружения транспорта, замеры заносят в журнал с пронумерованными страницами (подчистки запрещены).

В практическом плане замеры и контроль, осуществляемые при эксплуатации, зависят от типа защиты.

7.8.2.3.1. Эксплуатация защиты с помощью реактивного анода

Замер потенциала по отношению к грунту. Замер расхода анода. Хорошее состояние соединений.

7.8.2.3.2. Эксплуатация дренажной защиты

Замер потенциала по отношению к грунту.

Замер интенсивности разрушения каждого за-землителя (устройства дренажа, батареи, выпрямителей). Расход энергии. Хорошее состояние предохранителей. Включение выключателя в случае грозы.

7.8.2.3.3. Эксплуатация дренажной защиты

Режим работы этих диспозитивов изменяется и не зависит от эксплуатационников.

В ходе периодического посещения надо отмечать максимальные и минимальные величины, определяемые примерно в течение 10 мин с указанием времени замера.

Наличие показателя "ноль" еще не говорит об аномалиях.

Необходимо в посте дренажа проверить:

1) состояние предохранителей, установленных на связи с электрифицированными путями, замеряя потенциал соответствующего кабеля по отношению к грунту;

2) предохранитель и молниеотвод аппаратов дренажа, регулирующих лампы табло и диодов.

7.8.2.3.4. Поиски нарушений детектором изоляции

Эти поиски указывают прежде всего на большие нарушения, такие как опасные заземления.

Принцип:

В доступной точке сети (подсоединение точки замера потенциала, задвижка) подается переменный ток слышимой частотой. Циркуляция зтого тока создает вокруг трубы магнитное поле, которое определяется благодаря приемнику. В процессе движения по трубе нарушения (повреждения) обнаруживаются по сильному падению уровня звука.

7.8.2.4. Эксплуатация работки газа

установок о6-

Решение об использовании подготовки газа путем впрыска продуктов типа растворителя и воды требует строительства установки, позволяющей реализовывать операции в удовлетворительных условиях, с целью получения необходимой степени насыщения.

Эти посты подготовки требуют для хорошей работы постоянного наблюдения, предписанного в свете политики обслуживания. Разнообразнью основы контроля должны сосредоточиться на следующих пунктах:

- изучение конденсата в сифонах. Явление конденсации продуктов служит показателем наличия холодных точек или впрьюка в газ продукта при температуре более низкой, чем та, которую имеет грунт;

- изучение соединений в ходе перекладки сети. Этот контроль позволяет следить за степенью насыщения газа растворителем;

- замер относительной влажности газа в случае впрыска воды;

- хорошая работа поста обработки, принцип которой основан в большинстве случаев на испарении продукта с наблюдением за:

а) регулированием впрьюка продукта в зависимости от параметров для получения необходимой степени насыщения,

б) испарителем, мощность которого должна быть связана с расходом испаряемой жидкости во избежание подачи жидкого продукта в сеть.

7.8.2.5. Контроль одоризации

7.8.2.5.1. Одоризация природного газа

Одоризация природного газа, поступающего к индивидуальным и коллективным потребителям, необходима по технике безопасности. Соглгшюние на транспорт газа не содержит обязательств поставки одорированного газа.

Уровень удерживаемого запаха является таким, который позволяет получать второй уровень интенсивности запаха в постоянной атмосфере и поддерживать содержание газа ниже или равным пятой части нижнего предела взрываемости.

Эта одоризация осуществляется (GDF) путем впрьюка в газ одоранта тетрагидротиофена (ТНТ) -продукта, применяемого из-за своей стабильности.

Разрешенная величина равна примерно 25 мг зквивалента ТНТ на 1 нм газа в соответствии с отсутствием или наличием в газе меркаптанов.

Неодорированный газ (газ Арзева и Фоса, например) одорируется путем впрыска 25 мг ТНТ в 1 нм, в то время как для газа из Лака, содержащего 8 мг меркаптана, впрыска ТНТ не требуется, так как 1 мг RSH (меркаптан) примерно зквивалентен 2,5 мг ТНТ. Эта одоризация осуществляется на уровне различных источников (терминал метанов, пост снабжения на фанице, подземное хранилище) на основе системы типа "Могдапе", которая учитывает начальную степень одоризации газа.

7.8.2.5.2. Контроль одоризации

Контроль одоризации осуществляют в точках поступления, в конце ответвлений системы транспорта и распределения и в крупнейших узлах сети. Все отклонения передаются лицам, ответственным за одоризацию.

Гаэоноситаль

.f=l-r-:

Эталонный гаэ

1-1»э«рауар

2 - хроматофафичаская колонка

З-инжактор

4.5 - алжтрокран

7 - петля пробоотворника

8 ~ расходомер

9 - электрокран 10-детектор

R - сопротивление

Гаэ на контроль

Хроматограф Мвдор".

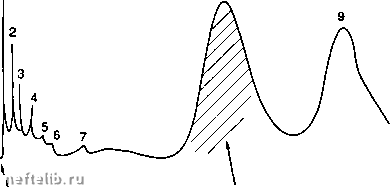

Впрыск эталонного Впрыск отобранного газа газа

Эта поверхность соответствует 25 мг ТНТ

Пример хроматограммы, полученной на ТЛвдор S-8000

Этот контроль реализуется с помощью колонок хроматографа, соединенных со специальным детектором, передающим сигнал, пропорциональный содержанию в газе ТНТ меркаптанов в периодически отбираемых пробах.

Интеграция сигнала измерений колонок хроматографа позволяет оценить концентрацию. Сигнал сверх одоризации или неодоризации выдается в случае пересечения определенного предела.

Соединение трех хроматографических счетчиков с электрохимическими детекторами, один из которых - запасной, другой - автомат управления анализатора, интегратора и привода насоса дозатора, составляют систему "Morgana", разработанную дирекцией изучения и исследования новой техники GDF.

7.8.3. Обслуживание сооружений

7.8.3.1. Политика обслуживания

Обслуживание определяется как совокупность выбранных операций, направленных на консервацию (поддержание) сооружений в состоянии нор-

мального функционирования, с точки зрения осуществления наилучшего качества и постоянства возможного обслуживания, безопасность персонала и сохранность имущества. Оно предусматривает осуществление достаточного количества наблюдений, подбора программированного контроля, позволяющего внести в работу после диагностики необходимые изменения. Обслуживание и эксплуатация перекрываются в соответствии со схемой на с. 658.

Определение политики и последовательности обслуживания происходит в четыре фазы: предварительная диагностика, определение целей и установление политики, количественный контроль применения политики, контроль результатов и решение о его повторе.

Политика обслуживания должна быть определена на уровне каждого объединения эксплуатации. Она характеризуется:

- привлечением экономики,

- влиянием на улучшение и осуществление знаний персонала, занятого пусковыми работами,

- необходимостью развития.
