5.1.7. Пункт стационарных резервуаров

5.1.7.1. Размещение

Пункт (пост) может быть размещен:

- над поверхностью земли:

• на открытой площадке;

• в укрытии

- под землей:

• полностью зарытым в землю,

• помещенным в траншею.

Он не должен находиться внутри закрытого помещения. Наиболее часто резервуары располагаются в приподнятом положении, размещение в подземном положении или в траншее привело бы к большим осложнениям, связанным с необходимостью внешнего осмотра всех аппаратов под давлением раз в три года.

5.1.7.2. Использование ограничителя давления

Любой пункт, оборудованный стационарными резервуарами или баллонами, обычно снабжен ограничителем давления, смонтированным перед редуктором первой ступени, что позволяет не спрессовывать всю обвязку установки на давление 2,0 МПа (см.: постановление от 2 августа 1977 г., статья 9 Д.Т.и. № 61,1, глава XI технических требований).

5.1.7.3. Устройство налива стационарных резервуаров (постановление от 30 июля 1979 г., статья 7 и 9)

Устройство налива показано на рисунке с. 515. Резервуар должен иметь двойной клапан (или любое другое устройство, обеспечивающее одинаковую безопасность) вмонтированный во входное отверстие. Если шланг автоцистерны или железнодорожной цистерны не достает до наливной горловины резервуара, необходимо использовать выносную горловину. Выносная горловина также должна иметь двойной клапан (или любое другое устройство, обеспечивающее равную безопасность) на своем входном отверстии.

Входное отверстие выносной горловины должно находиться не менее 2 м от мест, указанных в статье 7, за исключением дорог, расстояние до которых не лимитируется.

Если заливная горловина располагается на обочине дороги, она должна находиться в закрытом несгораемом ящике и быть закрыта на замок (завинчена). Заливная горловина должна размещаться таким образом, чтобы операции налива не мешали бы входу и выходу из зданий общего пользования. В любом случае заливная горловина должна быть оборудована соединительной муфтой, позволяющей герметичное подсоединение наливного шланга.

5.2. Распределительные сети сжиженных нефтяных газов

В соответствии с потребностями используются несколько сетей:

- распределение СНГ в чистом виде (преимущественно пропана),

- распределение смеси воздуха с пропаном в двух вариантах:

• пропано-воздушная смесь с теплотой сгорания 7,6 кВт • ч • м" - смесь 28% пропана и 72% воз-АУха;

• пропано-воздушная смесь с теплотой сгорания 15,7кВт • ч М- - смесь 57% пропана и 43% воздуха;

- распределение воздушно-бутановой смеси (газораспределительная сеть Газ де Франс на Корсике), в некоторых случаях эта сеть соединена с сетью природного газа в промышленных установках.

5.2.1. Подача СНГ

в бытовые сети

в этих сетях наиболее часто используется пропан. Для того, чтобы пропан не переходил в жидкое состояние при температурах ниже 0°С, что часто наблюдается во Франции, давление на выходе второй ступени редуцирования (сетевое давление) ограничено величиной 0,175 МПа.

Распредалани* СНГ

/баткцмдтгеЧ

\ ДВвПвН«

Генератор оэ-душно-пропано-вой снеси

Распределительная о низкого дааления от 0.9 до 2,0 кПа

Распрядалитальная сеть сраднагадавления. Редуктор у потребиталя наЗ.ТкПа

Схема распределения СНГ.

Линия связи с трехходовым кранм автоматической задвижки

♦ ♦ -Ьг-

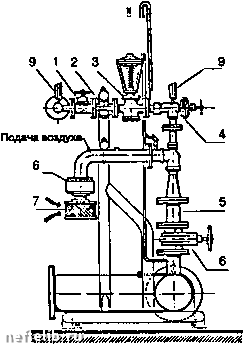

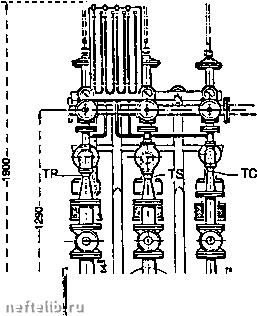

тс - сопло "мертвая нафузка* 5 - уплотнитвлы«ая манжета TP - сопло пиковая нафузка* 6 - обратный клапан TS - сопло "запасная линия 7 - воздушный фильтр

1 - кран Чоундерс (Soundersg - прямоходная задвижка

2 - фильтр пропана 9 - манометры

3 - автоматическая задвижка

4 - редуктор-регулятор

Воздушно-пропановый генератор с соплами.

Воздух

Смесительная задвижка

Регулятор подачи газа

Принцип работы пропорционалыюю регулятора.

На рисунке с. 516 показана схема распределительной сети СНГ. Это давление позволяет избежать обратной конденсации при температурах ниже -15°С, которая во Франции в большинстве случаев соответствует температуре, вероятность появления которой соответствует 2% (за исключением гористой местности).

Для снабжения газораспределительных сетей чистым пропаном используют систему двойного последовательного редуцирования, каждая ступень давления состоит из двух редукторов, включенных параллельно. Регулировка выходного давления параллельно включенных редукторов чаще всего осуществляется на разных уровнях, что позволяет автоматическое включение параллельной линии, если по какой-либо причине первая линия не обеспечивает заданное давление. Двойное последовательное детандирование, установленное в головном пункте распределения, обеспечивает достаточную безопасность для предохранения сети против возможных повышений давления.

Можно также отметить, что давление часто еще раз понижается перед потребителем до 3,7 кПа с помощью общего редуктора перед зданием или индивидуального регулятора.

В определенных случаях большого газопотребления давление в сети составляет от 14,8 до 50,0 кПа.

5.2.2. Подача СНГ в смеси с воздухом

Как и в случае распределения чистых СНГ, чаще всего используется воздушно-пропановая смесь.

Рг1зличают два типа генераторов.

5.2.2.1. Смесители с соплами

и буферным газометром

Эти генераторы снабжены несколькими линиями сопел, обычно тремя (одна линия "мертвых нагрузок", вторая линия "пиковых нагрузок" и третья линия "згтасная"). Последовательность включения и отключения управляется движениями подъема или

опускания небольшого газометра, выполняющего роль регулятора давления и буферной емкости.

Установка имеет также устройство безопасности в верхней части буферного газометра, которое реагирует на поступление пропана в линии сопел.

Эти аппараты позволяют покрыть гамму расходов от 25 до 700 м/ч).

Давления подачи смеси:

смеси при смеси при

- подача воздушно-пропановой 7,6 кВт- ч • м--0,9 кПа;

- подача воздушно-пропановой 15,7 кВт • ч • М- - 2,0 кПа.

Преимущество зтих смесей состоит в том, что они легко позволяют заменить газы, которые подавались в сеть ранее:

- искусственный газ на смесь воздуха с пропаном при 7,6 кВт • ч • м-;

- природный газ на смесь воздуха с пропаном при 15,7 кВтчм-.

5.2.2.2. Генераторы под давлением

Эти типы установок, мало распространенные во Франции, имеют то преимущество, что позволяют подачу пропано-воздушной смеси при 15,7 кВт • ч • М- под давлением от 0,4 до 0,5 МПа.

Для реализации зтих установок возможны два пути:

- используют предыдущую систему с газометром, имеющим емкость оолее 100 м, затем сжимают смесь до требуемого давления,

- сжимают воздух до давления подачи в сеть и смешивают его с помощью регулятора пропорционально с таким количеством пропана, которое необходимо для получения требуемой теплотворной способности.

По соображениям безопасности калориметр, установленный в газораспределительной сети, может воздействовать на пропорциональный регулятор и уменьшить или увеличить количество пропана в смеси с воздухом.

Устройства распределения смеси до потребителя точно такие же, как и в случае подачи природного газа (см. главу 7: Распределение).

5.3. Регламентация в области хранения

Ниже излагается сжатая версия, которая не может заменить полное изложение вопроса.

5.3.1. Классификация установок

Сжиженные горючие газы включены в номенклатуру "установок, относящихся к фуппе для защиты окружающей среды" (декрет 77-1134 от 21 сен-

тября 1977 г., принятый в соответствии с законом от 19 июля 1976 Г.) под рубриками 211 и 211 бис (и измененными декретами № 84-901 от 9 октября 1984 Г.).

Рубрика 211, относящаяся к складам и хранилищам, различает:

- складирование в стационарных резервуарах,

- складирование в передвижных емкостях.

Первые классифицируются, если их вместимость превосходит 12 м. Они подлежат декларированию, если хранимое количество меньше или равно 120 м.
