1.5.4. СОПРОТИВЛЕНИЕ МАТЕРИАЛОВ

Этот раздел касается только традиционных материалов, в частности металлов, но не термопластиков (см. разд. 1.5.5).

1.5.4.1. Базовые эксперименты

1.5.4.1.1. Растяжение

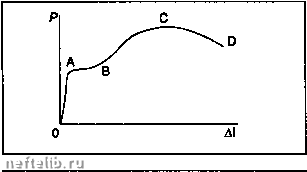

Опьп-снормализованньоми образцами NFA 03-151.

остат. упр.

ОД-упругая зона,

АВ - зона течения (если она существует),

ВС - зона упрочнения: упругое поведение между М и N после снятия нагрузки F (mN параллельно ОД), упрочнение улучшает предал упругости,

D -точкаразрыва.

1.5.4.1.1.1. Условные величины

Rp - предэл упругости при 0% остаточного удлинения,

Rm - разрывная нагрузка (отнесенная к По)-

1.5.4.1.1.2. После разрыва

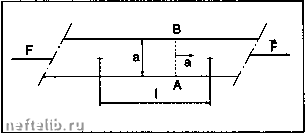

Если а есть площадь поперечного сечения, то

"о-"т1п"РИ разрыве

условное удлинение А - образца (в %) при разрыве, расстояние / нормализовано в зависимости от сечения По ДО приложения нагрузки: / -

-5,657. напряжение на площадке АВ, вообще говоря, нормальное.

1.5.4.1.1.3. В упругой зоне

1.5.4.1.1.3.1. В направлении силы F Закон Гука:

F Л/ ,- -,

= Е- илио = Ее

Е - модуль упругости или модуль Юнга,

о - напряжение растяжения (нормальное напряжение),

е - относительное удлинение,

По - сечение образца (не деформированного).

1.5.4.1.1.3.2. Перпендикулярно F

В опыте наблюдается и поперечное сжатие / = Ла

- -, каким бы ни было направление отрезка а в

плоскости, перпендикулярной силе

V - коэффициент Пуассона.

Поведение кривых растяжения для стали:

ОАВС: полумягкая сталь,

жесткая сталь: постепенное исчезновение АВ.

На наклонной площадке CD есть нормальное напряжение Оа и касательное напряжение Та:

сужение >

а„ = -(1-Ю08 2а) T„ = sin2a

- уравнения круга Мора С.

Круг Мора для чистого растяжения дает Ха как

функцию Оа-

При чистом сжатии о отрицательна по определению.

1.5.4.1.1.4. Изотропные материалы

Стали одинаково хорошо сопротивляются и растяжению, и сжатию.

1.5.4.1.1.5. Анизотропные материалы

1.5.4.1.1.5.1. Болев стойкие к растяжению Прокатанный алюминий. Композитные материалы: новые материалы. Стеклянное волокно.

Трубы из стекловолокна, проклеенного древесной смолой- разрыв П„ - 350 - 400 Н - мм-, сравнимо со средней сталью, однако слабо сопротивляются удару.

1.5.4.1.1.5.2. Более стойкие к сжатию Большинство строительных материалов. Чугуны.

Металлы и сплавы: медь, цинк, свинец, олово, бронза, латунь.

Дерево.

Бетоны.

Грунты произвольной природы. 1.5.4.1.2. Чистый сдвиг и кручение

Малая квадратная площадка, подвертутая чистому сдвигу

Малый угол Y искажения квадратного в состоянии равновесия сечения под действием напряжений сдвига таков, что

t-Gy,

G - модуль упругости сдвига, или модуль жесткости при скольжении, или константа Кулонв (обозначаемая в этом случае ц).

Можно показать, что:

G = ц

2(1-НУ)"

На наклонной площадке CD имеются нормальное напряжение Оа и касательное напряжение Та,

о„ = т8п2а ,х„ = хсо82а

Круг Мора для чистого сдвига

1.5.4.1.2.1. Кручение тонкой трубы парой С (см. рис. на с. 60)

Точка В переходит в В:

р - радиус трубы.

Искажение: Y = q (деформация малого квадрата).

Угол поворота сечения трубы по отношению к другому сечению:

Ф = Т-

Угол относительного поворота:

1.5.4.1.2.2. Кручение толстой трубы Крутящая пара:

C = GeJp=GJp

Jp - полярный момент инерции сечения:

я(Н*-Л 2

Напряжение сдвига: т = -j-, пропорциональ-

ное рассматриваемому радиусу,

Кручение тонкой трубы.

1.5.4.2. Напряженное состояние в сплошной среде

Чтобы определить напряженное состояние в точке О, следует ввести напряжения на гранях элементарного параллелепипеда, построенного в О, и требуется три раза по три составляющих напряжений; условия равновесия требуют, чтобы

Напряжения, действующие на гранях элементарного параллелепипеда.

Тензор напряжений

симметричен, т.к. ) - 0.

На элементарной плоской площадке, проходящей через О с единичной нормалью и, имеющей направляющие косинусы а, р,х составляющие полного напряжения £ (по осям Ох, Оу, Oz) равны:

Х = а,а + т,Р + т„у Z = T„o + T,p-K;,y

Нормальная к площадке составляющая есть:

n-Xa + Yp + Zy-f и Координаты нормального напряжения таковы:

л =

по = Х„ пр = У„

Касательное к элементарной площадке напряжение:

f = f-n

(а,-п)а + Ту,р + х„у=Х,

f =• т,а+ (а- л) р + т,у= Y,

т„а + х,р+ (a,-n)y=Z,

Если f = О, получается площадка, на которой имеется только нормальное напряжение.

Система X, - О, У, - О, Z,=О относительно направляющих косинусов предполагает, что ее определитель равен нулю:

- ли, + nJa - Ja = О,

где:

Jl » <Т„ + (Ту + Oi J2 = 0,0+00,+a-X-xJ,-i,

"ху "гу хх V

Таким образом, три действительных корня уравнения 3-й степени дают три нормальных напряжения.

Система дает тройку направляющих косинусов для каждого иэ трех перпендикулярных друг другу направлений. Это - главные направления, нормальные к трем главным плоскостям, на каждой из которых имеются только нормальные напряжения <1> Ог> <з> называемые главными напряжениями. Ji, Jz и Ja не зависят от выбора осей координат (инварианты).

В главных осях бх, Оу, 0 можно рассмотреть плоскость, параллельную Ох и наклоненную под углом 6, на которой имеются напряжения и т.
