На распределительной сети используют фильтры с фильтрующими патронами (кассетами) из фетра, полипропилена или бумаги.

Материал, состеюляющий фильтрующий элемент, должен иметь следующие характеристики:

- открытая пористость >70%;

- средний максимальный диаметр пор 10 мкм;

- число пор на 1 см S 5 ООО;

- удельная поверхность (отношение общей поверхности открытых пор к объему) 0,25 м/см.

Порог фильтрации должен быть ниже 5 мкм от начала фильтрования.

7.5.2. Задвижки (краны)

Задвижки (краны) - это аппараты, оборудованные затвором, приводимым в движение снаружи, которые позволяют устанавливать, прерывать или изменять расход флюидов в трубопроводе или установке.

7.5.2.1. Терминология

в конструкции этих аппаратов вне зависимости от типа и функций задвижек всегда встречаются определенные базовые элементы, такие как:

- подвижный элемент, клапан или затвор, по аналогии с регулятором;

- неподвижный элемент, на который устанавливается клапан в закрытом положении, называемый седлом;

- элемент управления в подвижной части - шток;

- элементы, обеспечивающие герметичность:

• внутреннюю - "сочленение седла" или "гарнитура седла",

наружную, особенно вдоль штока управления - говорят "сочленение" (соединение) штока или "гарнитура" штока, или еще "сальниковая гарнитура".

В соответствии с технологией реализации французские нормы Е29-307 дают для различных типов задвижек название деталей, составляющих каждую арматуру.

7.5.2.2. Классификация задвижек в соответствии

с их конструкцией

Задвижки различаются по названию их затворов, терминология которых зафиксирована нормами "Afnor NFE29-306".

Различают:

- задвижки.

Задвижки - это арматура, затвор которой перемещается перпендикулярно от движения флюидов;

- краны (клапанные задвижки).

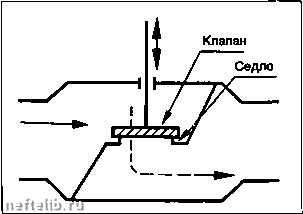

Краны (клапанные задвижки) - это арматура, затвор (клапан) или поршень которой перемещается в том же направлении, что и истечение флюидов (см. с. 629);

- задвижка шиберная (бабочка).

Задвижка шиберная (бабочка) с затвором "бабочкой" (поворотная) - это арматура, затвор которой перемещается в флюидах путем вращения вокруг оси, вертикальной по отношению к истечению флюидов (см. с. 629);

- краны поворотные.

Краны поворотные - это арматура, затвор которой (пробка) имвет проход (окно) и перемещается вращением вокруг оси перпендикулярно к истечению флюидов.

Краны этих типов могут иметь затворы цилиндрической, конической или сферической формы.

Для каждого типа этих кранов, особенно для кранов со сферическими пробками, есть названия: кран с полным (интегральным) проходом, если этот проход круглой формы и равен сечению входного и выходного патрубков; кр>ан с частичным сечением (проходом), если сечение меньше диаметров патрубков (см. с. 629).

7.5.2.3. Классификация задвижек

в зависимости от их функций

- Задвижки регулирующие.

Они позволяют изменять расход, создают перепад давления, следовательно, редуцирование.

Задвижка а открытом положении.

Задвижка в закрытом положении.

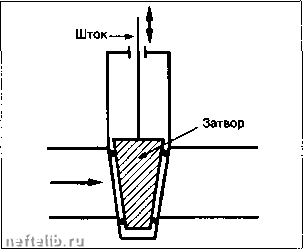

Кран-вентиль с простым клапаном в закрытом положении.

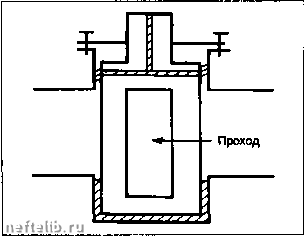

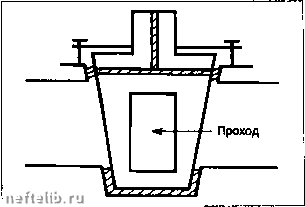

Кран с цилиндрической поворотной пробкой.

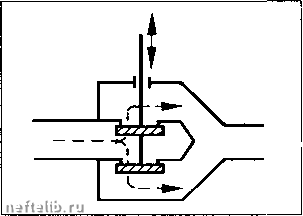

Кран-вентиль с двойным клапаном в закрытом положении. ой поворотной пробкой

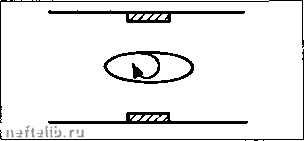

Кран с затвором Ъабочкав открытом положении.

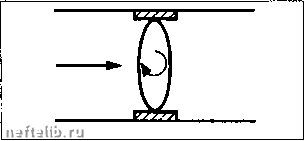

Кран с затвором Ъабочкав закрытом положении.

- Задвижка запорная.

Ее основная функция - прекращать подачу газа.

- Задвижки "многоструйные".

Кран сферический.

В основном трехходовые, они позволяют направлять расход по разным направлениям.

7.5.2.4. Критерии выбора задвижек, используемых на сетях

Принципиальные критерии выбора задвижек следующие:

- назначение (в сети, на ответвлении, в посте регулирования);

- максимальное рабочее давление;

- давление подземное или стояка;

- материалы изготовления (сталь, чугун, латунь, полиэтилен);

сталь или чугун; задвижки предназначены для подземных сооружений, задвижки из стали покрываются изоляцией для защиты от коррозии,

• латунь; задвижки используются на стояках для малых диаметров (50мм) и также подземные (изолированные),

полиэтилен; задвижки используются только на трубопроводах полиэтилена.

7.5.2.4.1. Типы соединений

Подземные задвижки:

- сваркой в линию (задвижка стальная со сталью);

- пайкой или сварко-пайкой (краны латунные с медью);

- фланцевые (задвижки стальные, чугунные, латунные);

- патрубками электросварными (краны полиэтиленовые с полиэтиленом).

Задвижки (краны) на стояках:

- фланцевые (сталь, чугун, латунь);

- резьбовые соединения (латунь, DN 50), прокладки плоские или сф«ро-коническое соеди-

МОП по.

7.5.2.4.2. Способы управления

В общем случае управление осуществляется поворотом на четверть оборота, закрытие - вращением по часовой стрелке.

Для определенных задвижек большого диаметра с вынесенной парой управления с помощью редуктора четверть поворота может трансформироваться в несколько оборотов.

7.5.3. Сифон

Служит для сбора продуктов конденсации, которые могут скапливаться в газопроводах. Сифоны устанавливаются в нижних точках сети низкого давления. Они состоят из патрубков соединения с трубопроводами и емкости, называемой корпусом (кожухом) или приемником.

Приспособления для удаления конденсата, дополняемые при необходимости устройством хранения.

Спецификация ATGB 125-10 и В 125-11 для сифонов из чугуна.

Сифоны-изоляторы указываются для сведения, так как в настоящее время не применяются из-за опасности непредусмотренного прекращения подачи газа в сеть.

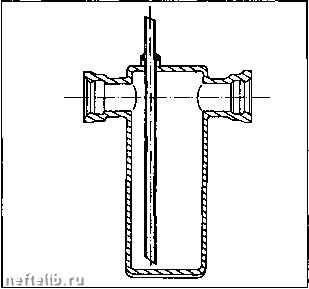

Сифон.

7.6. ПОДСОЕДИНЕНИЯ - ДОМОВЫЕ ТРУБОПРОВОДЫ -УСТАНОВКИ

7.6.1. Подсоединения и домовые трубопроводы

7.6.1.1. Терминология и структура

7.6.1.1.1. Терминология

Эти сооружения служат для транспорта от распределительной сети до, вклк>чая входную задвижку (кран), счетчика.

Принципиальные элементы подсоединения определены статьей 2.2. Указа от 2 ав1уста 1977 г. или в документации Терминология DTU 61.1 (апрель 1982 г., модификация - июнь 1984 г.).

7.6.1.1.2. Регламентированная классификация рсюличных видов зданий

7.6.1.1.2.1. Жилые здания

Эти здания классифицируются на пять типов в зависимости от уровня и/или высоты.

7.6.1.1.2.2. Здания, принимающие публику (общественные здания) (ERP)

Эти здания подразделяются на пять категорий.

7.6.1.1.2.3. Котельные

Эти здания, где находится один или несколько аппаратов, производящих тепло, полезная мощность которых больше 70 кВт.
