талыш мнтиляция

риталкнм зажигание

I Выжидани

Зажигание запальника

выжидаиив

Программирукмцее устройство и вспомогателыюе оборудование

аозлпа

I.

Зажигание осиовиой горелки

исходное положение состаноакой

ДаалеД

газа

maxi

Органы исполнения

Зондаж органы контроля (или разрешения)

Электрическое

«ааентилятар*

rdXD-

Уроеенк

Электродуга

Открытие

крана зажигания газа

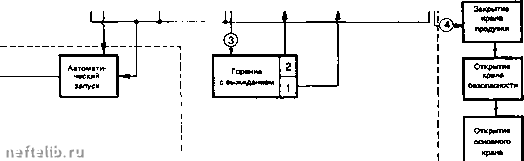

Схема работы системы упрааления, безопасности и регулироаания газовой горелки средней мощности.

8.3.3.5. Подсистемы выполнения

(исполнительные механизмы)

Речь идет о вентиляторах воздуха горения, кранах, позволяющих регулировать подачу газа к горелкам, и устройствам, осуществляющих зажигание пламени.

8.3.4. Подсистемы управления

Для домашних аппаратов единственным органом системы управления является кнопка под-жига. Следующая операция в зависимости от ответа системы контроля выполняется автоматически (см. § 8.3.5.).

Для некоторых домашних аппаратов и всех аппаратов средней и большой мощности команды выдаются автоматически программирующим устройством. В настоящее время программирующие устройства в большинстве электромеханического типа, т.е. каждый приказ выдается электрическим сигналом, исходящим от перемещающегося кон-

такта с помоцью вращающегося на оси кулачка или плечика на диске.

Электромеханические программирующие устройства приводятся в действие синхронным двигателем, который задает временную базу.

8.3.5. Подсистема контроля

8.3.5.1. Датчики пламени

А: Снабжение

В.Р.: Основная горелка

V: Запальник

Клапан безопасности с термопарой для горелки с запальником.

Напряжение (V)

500 . .

Переменное напряжение на входе

-100 -50

-500

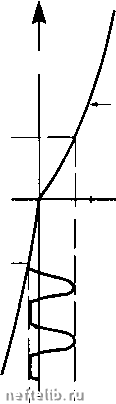

Характеристика

Ток(цА)

О 50 100

Выпрямленный ток на выходе

Характеристика ионизационного детектора пламени.

л / \ / \ / \

/ \ Электрод

Усилитель постоянного тока

I

/ \

Сопротивление

Горелка

Реле

Источник переменного тока

/7777777777777777

Принцип детекции пламени ионизацией.
