Пилот регулиру101цвго крана

Питание запальника

Электромагнит

К термостату (регулирование)

К запальнику

К основной горелке

К термопаре (безопасность)

Клапан крана безопасности

Клапан крана регулирования (регулятор с пилотом)

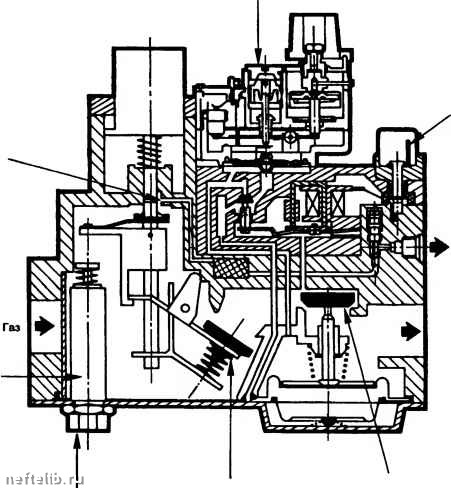

Комбинированный блок для домового котла.

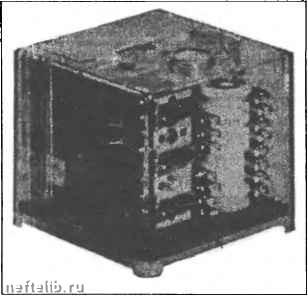

Коробка управления, безопасности и регулирования горелки средней мощности.

8.4. ВЗАИМОЗАМЕНЯЕМОСТЬ ГАЗОВ

8.4.1. Общая часть

Работа газовой аппаратуры зависит от природы распределяемого газа и для того, чтобы получить удовлетворительную работу аппаратуры, необходимо, чтобы газ сжигался правильно, т.е.:

- пламя должно быть стабильно (не должно быть потухания, феномена отрыва, феномена проскока пламени на горелку);

- сжигание должно быть полным и гигиеничным (пламя не должно быть желтым, дающим отложения углерода, и не должно быть избытка окиси углврода);

- мощность должна соответствовать используемой горелке.

8.4.2. Число Воббе

и три группы газов

Число Воббе имеет выражение:

Высшая теплота сгорания

7 плотность

Смысл зтого числа состоит в том, что при равенстве прочих характеристик тепловая мощность горелки пропорциональна W, а первичная степень аэрации обратно пропорциональна ему.

Горючие газы делятся на три фуппы:

- первая группа\Л/находится между 18-38 МДж/нмЗ;

- вторая группа W - между 38 - 60 МДж/нм;

- третья фуппа W - между 75 - 92 М/нм.

Природный газ, относящийся ко второй фуппе, делится еще на 2 подфуппы:

- подгруппа L (называемая во Франции В) - W между 38 - 48 МДж/нм;

- подгруппам, имеющая-W между 48-60 МДж/нм.

Первая группа соответствует старому городскому газу, который практически сейчас во Франции не распределяется.

Вторая фуппа соответствует прежде всего природному газу.

Третья фуппа соответствует пропану и бутану.

Проблема взаимозаменяемости касается прежде всего первой и второй фупп.

8.4.3. Понятие

взаимозаменяемости

Различные используемые газы отличаются по своему составу, в результате чего имеется изменение процесса горения и модификации.

Цель изучения взаимозаменяемости газов состоит в:

- с одной стороны, знать допустимые изменения газа (внутри одной группы);

- с другой стороны, предусмотреть, как улучшить недопустимую ситуацию - либо путем модификации горения используемого газа, либо воздействием на используемые аппараты.

Каждое явление может быть охарактеризовано индексом, рассчитанным, исходя из состава газа. Допустимый предел для каждого явления может быть, таким образом, выделен или может быть определен предельной величиной каждого индекса. Эта предельная величина была определена экспериментально на различных газах на газовой аппаратуре, представляющей реально весь парк аппаратов, находящихся в эксплуатации. С другой

стороны, процесс горения также изменяется для ОДНОГО и ТОГО же газа в зависимости от условий установки и исполызования аппаратов и, в особенности, в зависимости от регулирования горелки по расходу газа и первичного воздуха.

8.4.4.1.2. Индексы

Они рассчитываются на основгмии следующих формул:

1НЫЙ (скорректированный) индекс

8.4.4. Как разрешить проблему взаимозаменяемости?

Классический метод "Deldourg Gaz de France не учитывает параметры, связанные с реальными условиями установки и использования аппаратов, и особенности регулирования горелок, осуществляемыми часто неквалифицированным персоналом, особенно на старых аппаратах.

Новый метод, который учитывает эти параметры, развивался в течение десятков лет и в настоящее время может быть использован только для решения проблем взаимозаменяемости природных газов (практически единственные газы, распределяемые в настоящее время по трубопроводам во Франции), касающихся домашних аппаратов.

Таким образом, проблема взаимозаменяемости может быть рассмотрена следующим образом:

- для газов I фуппы: использование метода Del-bourg - первая фуппа;

- для газов II фуппы: природный газ групп L и Н: использование нового метода G.D.F.; другие газы (например, содержащие большое количество 60, Нг) - использование метода Delbourg -вторая фуппа.

8.4.4.1. Метод Delbourg

- потенциал горения С:

Нг -I- 0,7СО + О, ЗСН + Vi:aC„H„

С = и-

- индекс желтой точки - II группа

Z/A О,

где P.C.S. выражается в МДж/нм;

- углеродный индекс - первая фуппа

1 +0,01 Нг + 0,01СО

ZbA(1 - 0,01 ЗОг) .

P.C.S. - высшая теплота сгорания, d- плотность, Ki, Кг, и, V - см. рисунки с. 709, А - процент каждого углеводорода после СН4, Ог - в процентах,

а, Ь, у - дается в таблицах характеристик (с. 711). 8.4.4.2. Новый метод

8.4.4.1.1. Принцип

Основная линия операционного процесса следующая:

- используется диаграмма взаимозаменяемости и предельные величины (рисунок с. 708);

- исходя из состава газа можно заменить его эквивалентным газом;

- рассчитывают величины индексов газов;

- наносят соответствующие точки этих индексов на диаграмму;

- если точка находится внутри диаграммы и если индексы газа меньше предельных величин, газ рассматривается как заменяемый эквивалентным;

- в противном случае необходимо модифицировать состав газа для того, чтобы он был заменяемый.

Этот новый метод учитывает параметры, относящиеся как к газу, так и к парку аппаратов в их реальном состоянии функционирования. Он рассматривает только один газ с точки зрения взаимозаменяемости с приведенным газом. Но он дает каждому газу коэффициент, называемый индикатор взаимозаменяемости. Этот индикатор газа определяется по отношению к другому газу (например, к тому, который в настоящее время распределяется). Он дает характеристи! вероятности того, что этот газ будет правильно сжигаться в парке, находящимся в эксплуатации. Он характеризует улучшение качества обслуживания реального парка, если будет распределяться новый газ.

Этот метод, сложный в общей виде, был применен к особому случаю природных газов и привел к очень простому методу, который заканчивался использованием двух кривых (одна кривая для фуппы Н, вторая кривая - для группы L, с. 710), дающих изменение индикатора взаимозаменяемости газа в зависимости от индекса Воббе (в действительности один этот индекс достаточен для характвристики газа с необходимой точностью).
