8.5.1.2.2.6. Саламандра

Открытый объем (ящик) со сводом из горелок инфракрасного горения:

- полезная площадь от 0,2 до 0,4 м;

- мощность от 10 до 30 кВт.

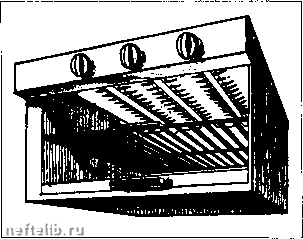

Саламандра.

8.5.1.2.2.7. Мармит

Аппарат содержит глубокий бак в форме цилиндра или параллелепипеда, неподвижного или переворачивающегося; оборудован крышкой и подогреваемый снизу:

- объем от 50 до 400 литров,

- мощность от 12 до 40 кВт.

Различают:

- мармит прямого нагрева, бак нагревается непосредственно горелкой и позволяет любое приготовление в воде;

- мармит-баня - бак, имеющий двойную оболочку, содержащую воду и защищенную предохранительным клапаном безопасности. Это оборудование позволяет готовить блюда, которые могут подгорать (крем, молочные и т.д.).

8.5.1.2.2.8. Аппарат для жарки в масле (Sautense)

Аппарат имеет неглубокий бак в виде параллелепипеда, с тонким дном из биметалла, обычно переворачиваемый и нагреваемый снизу:

- поверхность дна 0,3 - 0,5 м;

- мощность от 10 до 25 кВт.

Область применения аппарата очень разнообразна: тушение, жарение, яичница, в основном -жарение.

Аппарат для жарки в масла (Sautansa).

8.5.1.2.2.9. Мармит-автоклав

Мармит оборудован крышкой на шарнире, закрываемой герметично с помощью винта. Мармит-автоклав позволяет готовить пищу под небольшим давлением паров порядка 50 мбар.

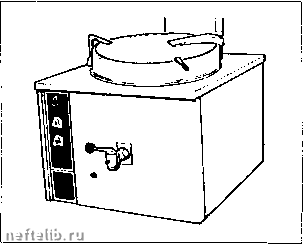

Мармит

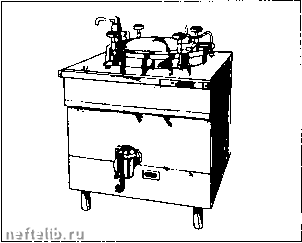

Мармит-автоклав.

8.5.1.2.2.10. Пароварка

Аппарат, содержащий одно или два варочных отделения (камеры), снабжаемые паром от одного или двух котлов, встроенных в аппарат:

- объем камер - 50 -160 литров;

- мощность генератора -15 - 50 кВт;

- давление в варочных камерах -1 - 2 атм.

В некоторых случаях аппарат попадает под действие правил для аппаратов, работающих под давлением паров.

Приготовление пищи на пару является более быстрым, чем на воде; кроме того, парообработка не вымывает соли из продуктов.

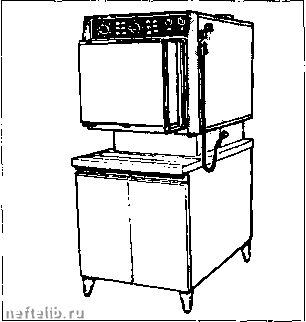

Пароварка.

8.5.1.2.2.11. Жарочный шкаф

Шкаф, открытый с фасада и имеющий обычно застекленные дверки. На задней стенке расположены вертикально газовые инфракрасные горелки. Продукты для жарения нанизаны на шампуры, которые приводятся обычно в действие мотором, вращающим их перед горелками.

8.5.1.2.2.12. Мангал

(гриль со светящимися камнями)

Он состоит из решетки, расположенной над слоем камней-отражателей, светящихся, имитирующих угли и нагреваемых докрасна живым пламенем серии горелок:

- поверхность полезная: 0,1 - 0,5 м,

- мощность: 10 - 50 кВт.

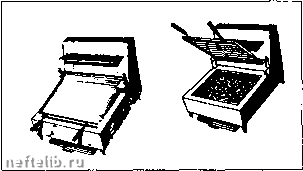

Мангал.

8.5.1.2.2.13. Камера-стол

для разогрева продуктов

Камера представляет собой ящик, внутренность которого нагревается одной или несколькими горелками, расположенными внизу. Стол для подогрева имеет одну или несколько горелок, нагревающих его снизу. Мощность камеры-стола менее или равна 10 кВт.

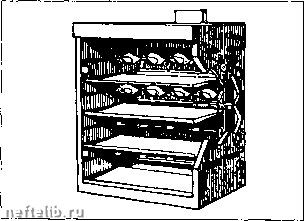

Жарочный шкаф.

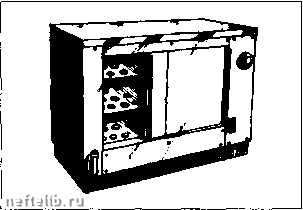

Каивра-стол для разогрева продуктов.

8.5.1.2.2.14. Оборудование для кафетерия

8.5.1.2.2.14.1. Машина экспрвсс-кофв

Аппарат содержит кипятильник, обогреваемый газовой горелкой, и один или несколько фильтров, каждый из которых может содержать дозу молотого кофе для одной или нескольких чашек кофе.

8.5.1.2.2.14.2. Кипятильник для кофе

Он состоит из двух раздельных частей и двух диспозитивов нагрева:

- один, содержащий воду кип5ггильника (кип5ггок),

- второй, для поддержания в горячем виде и подогрева кофе, содержащегося в баке.

8.5.1.2.3. Современная газовая техника

8.5.1.2.3.1. Пульсирующая горелка

Система горелки, работающей прерывисто с частотой, выбранной эксплуатационником (от 5 до 100% времени цикла в зависимости от блюда), внутри предварительно установленного цикла от 30 сек до 6 мин, в соответствии с инерцией оборудования.

для открытой горелки.

По сравнению с обычной горелкой пульсирующая имеет:

- очень гибкую работу без риска подгорания за счет широкого интервала регулирования от 5 до 100% номинальной мощности (против 20 -100% для традиционных горелок);

- экономию энергии от 25 до 50% в зависимости от блюда;

- незначительную "потерю веса" - от 5 до 30%.

Зажигание, контроль и безопасность осуществляются автоматически. Система пульсирования была использована с успехом в основных аппаратах: открытые горелки, мармиты, жаровни и т.д., которые до сих пор были трудны в регулировке.

С другой стороны, улучшаются условия передачи тепла (результат диффузии тепла в дне сосуда в период остановки горелки), мармит прямого нагрева может также, например, заменяться мармитом непрямого обогрева (баня-мармит).

Обычная горелка

Горелка с последоаателы<ым режимом работы

Пульсирующая горелка: принцип действия.

<~ Селектор периода

Программирующее устройство

Трансформатор

Коробка управления и безопасности

Автоматический кран

Газ1

Электрод датчика

-Электрод зажигания

Пульсирующая горелка: пример монтажа.
