Всасывание

Нагнетание

Поршень

Поршневой компрессор.

6.5.2 1* Описываемый объем,

объемный КПД, дебит сжатый (цилиндр с двойным эффектом)

- Описываемый объем:

V,. = 2L(S-).

- Объемный коэффициент полезного действия: г

v = -ioo - Расход сжатый:

гЬ-1

0„. = 16 170ЛvVN.

где:

L - ход поршня, м;

S - поверхность поршня, м;

S - поверхность сечения шатуна, м;

Рь Рг - давление абсолютное всасывания и нагнетания, бар;

Т,; Тг - температура на всасывании и нагнетании, К.

Е - отношение между мертвым объемом и объемом, описанным цилиндром;

Y - средний показатель адиабаты газа;

Zb 2г - коэффициент сжимаемости газа для условий всасывания и нагнетания;

N - частота вращения, обор/мин.

Общую часовую производительность одного компрессора с N цилиндрами получают путем суммирования производительности каждого цилиндра.

6.5.2.1.2. Мощность сжатия

- Мощность адиабатическая

W.„o =0,103Q?T

Гг111-1 L Y

- Мощность реальная

1 1

Адиабатическая мощность соответствует оптимальному сжатию без внешнего теплообмена (сжатие иэотропическое).

Для получения реальной мощности она должна быть дополнена:

- адиабатическим внутренним коэффициентом полезного действия (находящийся между 0,83 и 0,94), порождаемый теплообменом, который незначителен, и термодинамическими потерями, Лмх (сжатие необратимое);

- механический коэффициент полезного действия принимает во внимание механические потери и вспомогательные, вызванные непосредственно машиной (насосов и т.д.) (приблизительно равен 0,95).

6.5.2.1.3. Регулирование расхода

Регулирование расхода осуществляется либо:

- механическим запаздыванием закрытия всасывающих клапанов;

- увеличением мертвого пространства цилияцра путем открытия дополнительного кармана (модификация объемного коэффициента полезного действия), что не сопровождается термодинамическими потерями;

- уменьшением части мощности (полезное действие);

- изменением скорости вращения привода (не более чем на 50%).

6.5.2.1.4. Преимущества и недостатки поршневого компрессора

6.5.2.1.4.1. Преимущества

- Давление нагнетания от 1 до 2000 бар и мощность от нескольких киловатт до более чем 10000 кВт;

- гибкость работы при изменении расхода;

- высокий адиабатический КПД.

6.5.2.1.4.2. Недостатки

- Большие фундаменты из-за веса машин и неуравновешенных сил;

- обслуживание постоянное и достаточно дорогое;

- дебиты непостоянные, вызывающие возможную пульсацию с резонансом, что требует применение ресиверов против пульсации и акустического расчета трубопроводов.

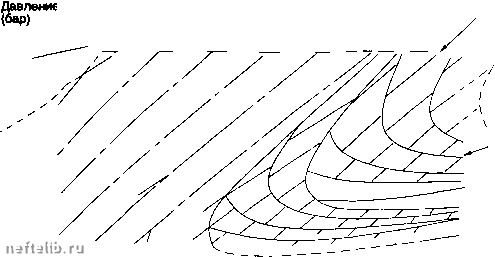

I всасывания

Кривая изорасход

Состояние полостей

Давление нагнетания " (бар)

Характеристика поршневою компрессора.

6.5.2.1.5. Пример характеристики

См. рисунок выию.

6.5.2.2. Центробежные компрессоры

Центробежный компрессор преобразует механическую энергию вращения в давление газа.

Они содержат фиксированные направляющие устройства и одну или несколысо лопастных (лопаточных) зон, в которых газ приобретает скорость и давление. Устройства, установленные на выходе колес, называемые диффузорами, и улитка, выпрямляют потоки флюидов и преобразуют скорость в давление (см. рис. напротив).

6.5.2.2.1. Высота (давление) и мощность компрессора

- Мощность адиабатическая где:

I - дебит массовой кг/сек;

Н - высота нагнетания адиабатическая Дж/кг;

- Адиабатическая высота нагнетания

- 287-2--Т, -г -1.

- Мощность реальная W =

1 1

Улитка

Диффузор

Колесо

Центробежный компрессор.

Максимальный адиабатический внутренний КПД находится в првделах от 0,75 до 0,85 для компрессоров в одно колесе. Механический КПД находится в пределах от 0,97 до 0,99.

Обозначения те же самые, что использовались для поршневых компрессоров,

где:

d- плотность газа.

6.5.2.2.2. Регулирование расхода

Регулирование расхода осуществляется путем изменения скорости вращения привода. Это регулирование может осуществляться путем модификации положения лопаток на входе в колеса, но этот диспозитив не используется на компрессорных станциях, кроме использования электродвигателя с постоянной скоростью вращения.

6.5.2.2.3. Преимущества и недостатки центробежных компрессоров

6.5.2.2.3.1. Преимущества:

- давление нагнетания до 400 бар;

- небольшие фундаменты;

- недорогое обслуживание;

- незначительный расход масла.

6.5.2.2.3.2. Недостатки:

- КПД небольшой и уменьшается очень быстро, если удаляется от расчетной точки;

- хорошо работает при большом расходе;

- есть риск помпажа.

6.5.2.2.4. Пример характеристики См. рисунок ниже.

6.5.2.2.5. Приспособление против помпажа

Кривые характеристики работы центробежного компрессора имеют одну часть поднимающуюся и одну часть - опускающуюся. Кривая, соединяющая все максимумы, называется кривой помпажа или пределом стабильности. Она разграничивает зону, расположенную в левой части и называемую зоной помпажа.

В этой зоне работа компрессора нестабильна и наблюдается значительное изменение расхода, могущее вызвать смещение производительности компрессора. Компрессоры оборудуются устройством антипомпажа, перепускающего часть сжатого газа для того, чтобы осуществить расход выше минимального расхода помпажа для данной скорости вращения и высоты нагнетания.

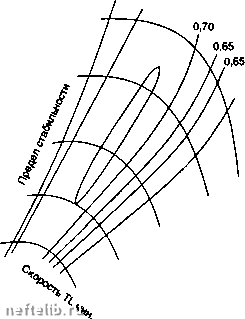

Адиабатическая высота, м

Степень сжатия Р/Рг

11000 -10000

9000 --

8000 -

7000 --

6000

5000 --

4000 -

3000 --2000

1000 -

2,20

2,15

2,10

2,05.

2,00

1,95

1,90

1,85

1.80

1,75

i;70

1,65 1,60 1,55 1,50 1,45 1.40 1,35 1,30 1,25 1,20 1,15 1.10

1570, об/мин

1400, об/мин

1200, об/мин

1000, об/мин

800, об/мин

0,70

0.60

-I-1-1-1-1-\-1-

1000 1500 2000 2500 3000 3500 4000

нмч"бар.

Характеристика центробежного компрессора.
