- согласование крутящего момента двигателя с моментом сопротивления,

- продолжительный и постепенный запуск.

Роторный пуск может использоваться только для асинхронных двигателей с фазным ротором, либо для синхронизированных двигателей.

Применение этого способа в особенности ограничено для пуска под нафузкой.

1.6.6.6.2. Принципиальная схема функционирования

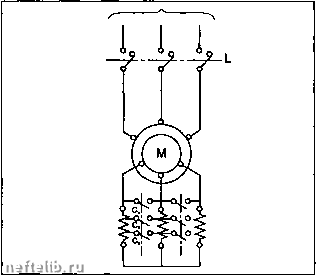

Рассмотрим пример симметричного запуска с л стадиями.

Первая стадия:

Питание от статора и пуск на суммарное сопротивление ротора закрытием L

Вторая стадия:

Замыкание накоротко первой секции роторного сопротивления закрытием С1.

Третья стадия:

Замыкание накоротко второй секции роторного сопротивления закрытием С2.

N-я стадия:

Замыкание накоротко л-ой секции роторного сопротивления закрытием С„ .

Количество стадий и ступеней переключения л всегда болыией 1 согласно числу секций или замыкателей.

Число л определяется приближенно по формуле:

Ср - пиковый крутя1ций момент. д„ - скольжение Либо иначе:

в разных случаях либо Ср известно, тогда выводится л, либо наоборот.

Для полного определения оборудования роторного пуска необходимо знать режим эксплуатации, а именно: частоту запусков во времени и продолжительность одного пуска.

Отсутствие регламентации для двигателей приводит к тому, что необходимое оборудование определяется специалистами в каждом случав индивидуально.

1.6.6.6.3. Изменение крутящего момента

и силы тока при роторном запуске

Характеристики запуска иллюстрируются двумя следую1цими рисунками.

На каждой ступени крупиций момент двигателя изменяется в пределах двух значений. Нижнее принимается равным номинальному крутящему моменту. Сопротивление ротора на каждой ступени меняется, вследствие чего изменяется характеристика «крутя1ции момент-сила тока». На последней стадии роторное сопротивление понижается до внутреннего сопротивления ротора R,

Замечание:

Иногда необходимо реализовать линейный или непрерывный пуск. Включение в цепь ротора паро-жидкостного реостата обеспечивает нар1астание скорости двигателя при постоянном ускорении.

с/с I/U

-1-i-г

(С) Крутящий момент при пуоачарвэ роторные сопротивления

Гствдия

(NH) 100

-3"

Кривые крутящих моментов.

(с) Силе токе при полном у

(а) Момент солротиеления

I» (Ь) Сила токе при пуст череэ роторныес

100% (№Ч) 100

Кривые силы токов.

Этот прибор основывается на разности сопротивления жидкости и ее пара. Скачок тока при пуске вызывает мгновенное испарение жидкости.

В итоге сопротивление ротора оказывается значительным. По мере того, как пар улетучивается и конденсируется, оно постепенно падает.

1.6.6.6.4. Кривые крутящего момента

и силы тока при использовании жидкостного реостата

Использование жидкостного реостата обеспечивает более плавные изменения.

с/с. 1/1.

100% (№Ч) 100

Кривые крутящего момента и силы тока при наличии жидкостного реостата.

1.6.7. Улучшение

коэффициента мощности

Малые значения коэффициента мощности обусловливают значительные неудобства:

- Государственное электроэнергетическое управление Франции накладывает счет на реактивную энергию!*), когда коэффициент мощности абонента ниже 0.93;

- При одной и той же активной мощности ток оказывается тем выше, чем меньше коэффициент мощности. Отсюда следует, что возрастают потери энергии, связанные с эффектом Джоуля;

- Понижается пусковой крутя1ций момент асинхронных двигателей в связи с падением напряжения, которое вызвано повышенной силой тока, необходимого для обеспечения энергии намагничивания двигателя.

Пользователь, столкнувшийся с проблемой плохого коэффициента мощности, имеет 3 решения:

- увеличить сечение проводов, а также мощность приборов: трансформаторов, двигателей и т.д.;

- смириться с увеличением потерь, вызванных эффектом Джоуля;

- создать источник реактивной энергии.

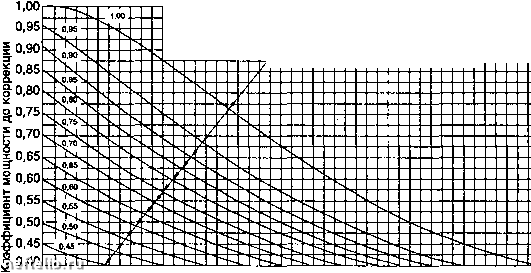

Последнее решение, вообще говоря, является наилучшим. Реактивная мощность, необходимая для изменения коэффициента мощности от величины cos фо на cos ф,, может быть оценена с помощью нижеприведенных кривых. Из них следует, что заметное улучшение коэффициента мощности имеет место при работе машины вхолостую или при низких мощностях двигателей и трансформаторов.

()В течение 5 месяцев, с ноября по март, поставка необходимой реактивной мощности, в общем случав, обеспечивается батареями конденсаторов.

Желаемый коэффициент мощности

10 20 30 40 50 60 70 80 90 100110120130140150160170180190200210220230 Неоходимая реактивная мощность конденсатора, % от активной мощности

1.7. ТЕРМОДИНАМИКА

1.7.1. Общие сведения

1.7.1.1. Первое начало термодинамики (закон сохранения энергии)

1.7.1.1.1. Замкнутая система

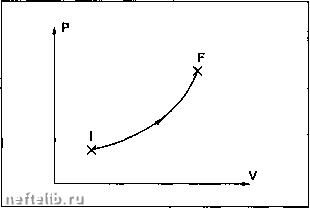

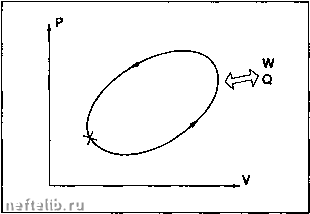

При циклической эволюции системы, не обменивающейся веществом с внешней средой, сумма произведонной работы (W) и поглощенного тепла (Q) равна нулю:

W + Q = 0

При нециклическом процессе:

W + Q = AU + AEc

ли - изменение внутренней энергии (ли - Uf- Щ;

ЛЕс- изменение кинетической энергии.

При необходимости следует учитывать и другие виды изменений энергии (потенциальной, электромагнитной и т.д.).

1.7.1.1.2. Открытая система, энтальпия

В случае, когда система обменивается массой и энергией с внешней средой, необходимо учитывать изменение внутренней энергии (11., U,), а также работу внешних сил, развиваемую на входе и

выходе:

W + О + (U, + P.VJ - (U,+ P,V,) - AU + АЕе

или:

W + Q + (H,+ H,) = AU + AEc

где Н есть энтальпия - функция состояния, определяемая как:

Н = и + PV

В случае установившегося режима, очень часто встречающегося на практике:

ди = и,-и,=о

W + Q = AH + Ec

(в более общем случае необходимо учитывать изменения других видов энергии).

АН - изменение энтальпии флюида между условиями на входе и выходе открьгтой системы (АН = = Н,- HJ,

W, О - работа и тепло, поглощаемое системой.

Работа и поглощаемое тепло изменяют состояние флюида, заполняющего систему: изменяются температура, давление, химические реакции, фазовые переходы и т.д.

Энтальпия измеряется в Дж моль" или Дж кг.

1.7.1.2. Второе начало термодинамики (различие между работой и теплотой)

Второе начало определяет направление возможных превращений.

1.7.1.2.1. Закрытие системы

В случае закрытой системы второе начало в общем виде формулируется следующим образом: элементарное количество тепла 50, поглощаемое Системой извне при температуре Т в циклическом процессе, таково, что:

знак равенства соответствует обратимому процессу.
