1мЗ (н)

СпНт

Влажные дымовые газы

Сухие дымовые газы

Воздух

nV,M»(H)

Мг+СОг+НгО

y77777777777777777}

Несгоревшие СО + Нг<

N2+СОг

777777777777777777/

-Несгоревшие СО + \W,

ууууууууууууу.гууу7.

Вода

Степень аэрации п < 1 Объем воздуха: п • V, Недостаток воздуха: d% =100 (1 - п)

Полное сгорание при недостатке воздуха (полное использование кислорода).

tcM(H)

1мЗ (н)

Влажные Дымовые газы

Сухие дымовые газы

Мг+СОг + НгО

Мг+ СОг

tcV.M3(H)

использованного воздуха

tcVaM(H)

неиспользованного воздуха

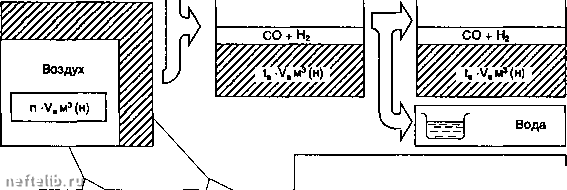

Степень сгорания: tc Доля неиспользованного воздуха: t. Степень аэрации п = tc » tg

Неполное горение (химическое равновесие нереализуемо).

1.9.5.3. Полное сгорание при недостатке воздуха

См. рисунок на с. 166

Горение такого типа встречается иногда в некоторых промышленных процессах, его причиной является влияние продуктов горения на нафузку некоторых печей. На практике очень трудно реализуемо.

1.9.5.4. Неполное горение

См. рисунок на с. 166

Горение такого типа реализуется, если имеющиеся воздух и газ не полностью перемешиваются в зоне горения. Причиной этого может быть повреждение горелки, обуславливающее несовершенство смеси, либо внезапное охлаждение, вызывающее остановку горения. Кроме того горение подобного типа можно встретить в промышленных печах, если часть воздуха засасывается в отверстия из-за пониженного давления внутри камеры сгорания.

Горение этого типа всегда нежелательно и является результатом плохо отрегулированного или испорченного оборудования.

Энергетический баланс представляется диа-фаммой Сэнки (Sankey). Существует два типа диаграмм в зависимости от того, рекуперируется или нет скрытая теплота конденсации продуктов горения.

Для выражения энергетической эффективности установки наиболее часто используется величина полезного кпд, являющегося отношением полезной мощности к мощности горелки. Следует учитывать при этом, к чему отнесена мощность горелки: к высшей (Рр) или низшей (1р) теплотворной способности газа. В последнем случае используется тот же термин "кпд", хотя теперь он может превышать единицу.

Если температура продуктов горения ниже точки росы содержащейся в них воды, то она конденсируется.

Потери, сооштой

1ЛОТ0Й

кондг

Полем юн мицность

Потери, через стенки иотверстмя

Мощность горелки

(•кВт-у

(•кВт.Р

Потери с продуктами горения (кроне скрытой теплоты конден-caifweoflM)

Установки с конденсацией.

Потврн со скрытой теплотой коидвнсац»

Полеапея нощиоетъ

Потери через стенки и отверстия

Мощность горелки

(•кВт.у

(•квт.рр;

Потери с продуктами ropeiew (кроме скрытой теплоты коцймсечии еоды)

Установки баз конденсации.

Температура росы продуктов горения горючих газов распредвлителыюй сети.

1.10. МАТЕРИАЛЫ

1.10.1. Стальные

газопроводные трубы

1.10.1.1. Соотношения между наиболее употребляемыми обозначениями

См. таблицу -*

1.10.1.2. Стальные бесшовные газопроводные трубы внешним диаметром от 42,4 мм до 406,4 мм (по техническим спецификациям GDF 521 -10)

См. нижеследующую таблицу и таблицу на с. 169

Разновидность

Обозначение Afnor (Афнор)

Обозначение API (АПИ)

rJafwi

(МПа; мальное

Сопротивление разрыву Rm, МПа

Мини-мальное

Максимальное

"Ро.2 Rm максимальное

мальное удлинение А,%

Удельная работа деформации при удшной нагрузке, продольная, Дж/скГ при 0°С Ударная прочность) *

средняя

единичная

TUE220 TUE250 TUE275 TUE290 TUE320 TUE360 TUE415 TUE450

МаркаА МажаВ А4в Х42 Х4в Х52 Х60 Хв5

220 250 275 290 320 360 415 450

370 410 470 420 460 510 550 530

490 530 590 540 580 630 700 680

0,90 0.90 0,90 0,90 0,90 0,90 0,90 0,90

26 23 23 23 21 20 18 18

35 35 35 35 35 35 35 35

28 28 28 28 28 28 28 26

* Испытания на ударную прочность проведены при 20°С для условий подземных хранилищ, в том числе газосборных сетей.

Механические характеристики труб.
