На рисунке с. 430 представлены сводные картографические данные по лринадцати коммерческим системам транспорта СПГ в болыиих объемах, созданным в период с 1964 по 1989 г., то есть регулярным (постоянным), нерегулярным и прерванным и заброшенным. К ним добавлена система Австралия-Япония, находящаяся в стадии оборудования.

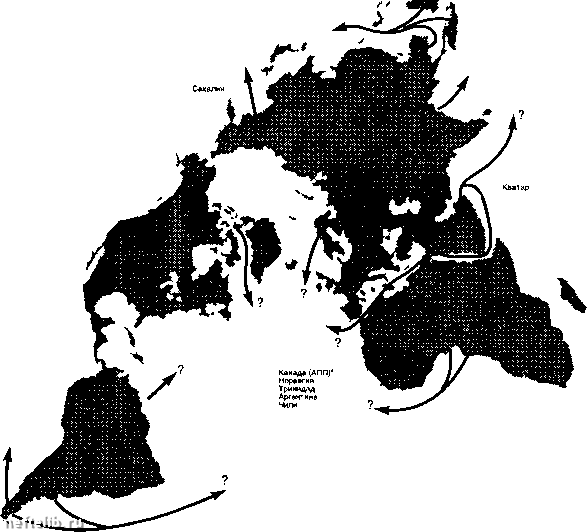

На рисунке с. 431 представлены потенциальные системы снабжения СПГ.

4.1.2. Типовые схемы установок СПГ

4.1.2.1. Завод сжижения

и метановый терминал

Сжижение природного газа позволяет хранить его и перевозить на судах в плотном виде (малом объеме) в подходящих технико-экономических условиях.

Действительно, если сжижают природный газ под атмосферным давлением, то поручают около 1 м жидкости из примерно 580 ст.м природного газа, которая весит менее 500 кг и транспорт которой не требует создания структуры, более сложной, чем для перевозки воды.

Метановоз (судно для перевозки СПГ), способный перевозить 130 ООО м СПГ, имеет массу только 30000 тонн в незагруженном виде (корпус, танки и оборудование), в то время как такое же судно для перевозки сжатого газа имело бы гораздо большую массу, чем сам газ (один баллон сжатого газа емкостью 10 ст.м природного газа или массой газа примерно 7 кг весит около 70 кг).

На заводе сжижения различные технологические процессы обработки природного газа и его сжижение реализуются под высоким или срврт давлением, полученный СПГ хранится под давлением, близким к атмосферному в ожидании перекачки и эвфузки (налива) в метановоз.

В метановом терминале (порту приема) СПГ перекачивается из метановозов в резервуары -хранили1ца, похожие на те, что имеются на зсшрдах сжижения, затем его перекачивают к установкам регазификации и превращают в газ высокого или (днего давления. Таким образом, СПГ в газообразном виде направляется в газотранспортную или распределительную сеть, питаемую терминалом.

4.1.2.2. Станция сглаживания пиковых нагрузок

("пик-шейвинг

В том случае, когда район большого газопотребления удален от источника газа и когда его потребление испытывает большие колебания (пример: большие сезонные колебания), лучше хранить газ вблизи района его потребления, чем сооружать газопроводы с диаметром трубы, рассчитанным на пиковые нагрузки. Если необходимые объемы хранения ограничены, или если геологические условия района потребления не позволяют сооружать подземные хранили1ца, хранение газа в сжиженном виде является решением проблемы: подсоединяют к одному или нескольким бакам хранения СПГ одну установку сжижения, которая работает в периоды слабого газопотребления, и одну установку регазификации, которая используется в периоды пиковых нагрузок.

Помимо этих технико-экономических соображений, могут быть другие, приводящие к рассмотрению вопроса о сооружении станции сглаживания пиковых нафузок.

, Хранилищ*

Выдаланиа тяжалых фракций

Приромныйга*

Пари

Налианая

Овратмый транспсрт

Рагазмфигаирм и обработк! (пойгогаака к траислоргту)

Матаноаый тарминал

Тршмшртиралра

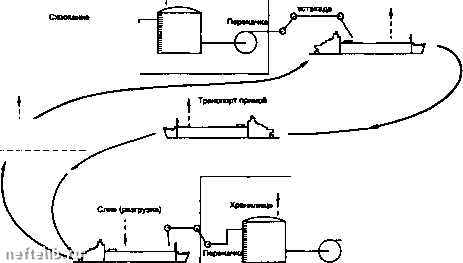

Завод сжижения и метановый терминал,

Сжижение

Прир([ный

-WVWWVWWW-

Хранение природного сетевого газа в период минимального потребления

Хранилище

Регазификация

Подача газа в распределительную сеть в период максимального потребления

Станция сглаживания пиковых нагрузок.

4.1.2.3. Вспомогательная

(спутниковая) станция СПГ

Можно также использовать СПГ (производимый на станции сглаживания пиковых нагрузок или

хранимый в метановом терминале) для подачи с помощью авто- или железнодорожных цистерн на спутниковую станцию, предназначенную для хранения и регазификации, которая питает небольшую изолированную распределительную сеть.

Вспоиотвлыая (спутниковая) станция СПГ.

4.1.3. Установки и морской транспорт СПГ в мире

Установки СПГ и объем морских перевозок СПГ (данмм 1986г.).
