8.5.5.3.3. Несколько экономических показателей

Национальное потребление энергии на сушку подн51лось в 1988 году до 6,5 Mtep со следующим распределением:

8.5.5.4. Нагрев промышленных жидкостей

8.5.5.4.1. Введение

Значительное число отраслей промышленности еще осуществляют нагрев жидкости теплообменом (или впрыском) с теплоносителем. Поступая от центральной котельной, она распределяется по заводу через сеть, иногда достаточно протяженную.

Эта энергетическая схема предполагает каскад КПД, который ведет к потреблению энергии боль-шеи, чем теоретически необходимо для нафева жидкости.

В действительности, общий КПД нафева является произведением трех КПД: - КПД котла:

тепло переданное жидкости

тепло сгорания топлива - КПД распределения:

тепло пригодное к потреблению

тепло переданное жидкости - КПД использования газа:

полезное тепло в жидкости

тепло пригодное к потреблению

Общий КПД нафева жидкостей через часто встречающиеся централизованные установки находятся в пределах 50 - 70%. Он может бьпъ значительно ниже этих величин, когда не существует необходимого соотношения между средствами производства (и распределения) тепла и потребностью использования.

8.5.5.4.2. Удобства специальных способов использования газа

Возможность газовой аппаратуры располагаться рядом с нафеваемой жидкостью и ее высокие характеристики позволяют значительно улучшить КПД нафева

К тому же, она придает оборудованной установке автономию по отношению к остальным установкам завода.

8.5.5.4.3. Специальная аппаратура

8.5.5.4.3.1. Погружное горение

8.5.5.4.3.1.1. Принцип и оборудование нагрева

Процесс состоит во введении в прямой контакт продуктов сгорания газа и нафеваемой жидкости.

Чтобы это сделать, используются два технических решения:

- барботаж продуктов сгорания через жидкость;

- всасывание жидкости продуктами сгорания.

8.5.5.4.3.1.1.1. Оборудование барботажною нагрева

Оно состоит из горелки, диффузора и дисперсионной рампы дыма.

Диффузор охлаждается воздухом горения во избежание контакта жидкости с горячей стенкой, чтобы избежать "намокания" (погасания) пламени.

Распределительная рампа выпускает продукты сгорания в сосуде на глубине от 500 до 800 мм высоты, необходимой, чтобы они выходили насыщенные водой при температуре жидкости.

Снабжение горелки должно осуществляться под давлением достаточным, чтобы преодолеть гидэостатическое давление и потери давления в горелке, т.е. порядка 150 - 200 мбар.

Располагаемое оборудование имеет диапазон изменяемых мощностей от 100 до 1000 кВт.

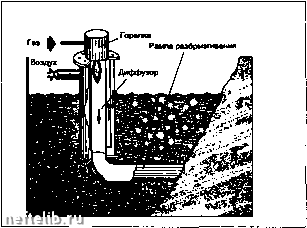

Оборудование барботажного подогрева.

8.5.5.4.3.1.1.2. Оборудование нагрева с помощью впрыскивания жидкости в продукты сгорания

Это оборудование с разнообразными конструкциями сопровождается наиболее часто впрыскиванием жидкости в отводимых продуктах сгорания с промежуточной стенкой. Этот тип аппгкратов сейчас включается в цепь циркуляции нагреваемой жидкости (см. рисунок с. 787).

Нрапемая

mvtKOCTk

Циркудщия аоды охлаждання

Оборудование для нагрева "впрыскнеаниеи(документ Mat Kldckher).

8.5.5.4.3.1.2. КПД и характерная твмпвратура

Здесь будет изучаться только случай барбота-жа; модификация оборудования разбрызгивания может быть осуществлена, если известны температура и гидрометрия продуктов сгорания.

Для высоты барботажа, относительно небольшой (500 - 800 мм), поверхность обмена между баней и дымом очень велика, последний эвакуируется с температурой бани и обусловливает КПД нагрева.

При температуре продуктов сгорания горелки ниже точки росы (е,) будет иметь место конденсация части пара в продуктах сгорания, т.е. разбавление бани; КПД нагрева составляет более 100% P.C.I.

При температуре дыма выше точки росы будут иметь место испарение воды и обогащение бани.

При температуре свыше 70°С КПД нагрева быстро уменьшается, чтобы стать равным нулю при максимальной температуре нагрева (BJ.

TiC/PCS TiC/PCI

n - избыток аоздуха

Конденсация аоды продуктов сгорания

SST бюмюонана 4MV Испарение бани

.п-106

п-120

. п. 150

Теылература,Х

О 10 20 30 40 50 60 70 60 90 100 Природный газ Лака. Сухой воздух горения

Погружное горение в воде. КПД нагрева в зависимости от температуры для разных условий регулирования.

Величины температуры точки росы в, и максималыюй температуры нагрева 0„шт ствхиометрического сжигания в сухом воздухе при (ГС.

8.5.5.4.3.1.3. Обмен вода-продукты сгорания

Контакт между водным раствором и продуктами сгорания способствует взаимному обмену составляющих частей. Различные газы, входящие в продукты сгорания, растворяются в воде до насыщения; они обусловливают также процесс окисления.

Так, диоксид углерода (СОг), который составляет около 10% объема дыма, хорошо растворяется в воде. Врда превращается в слабую кислоту с рН-5.

Диоксид азота (NO2) приводит к образованию азотной и азотистой кислот; рН, равное 3, достигается только посхю большого времени нагрева.

Кислород при обычном содержании от 1 до 4% не оказывает влияния на происходящий процесс, его рестворимость не превосходит 1 мг/л.

Разнообразие нагреваемых промышленных жидкостей ведет к многочисленным исследованиям. Очевидны определенные правила, которым надо следовать:

- кислотная баня может быть нагрета продуктами сгорания;

- возможен нагрев слабощелочной периодически обновляемой бани, т.к. продукт теряет свои качества относительно медленно;

- в сильно щелочных банях (рН 9) интенсивны процессы нейтрализации и карбонизации. Поэтому их нельзя нагревать.

8.5.5.4.3.2. Погружные трубы

8.5.5.4.3.2.1. Традиционные погружные трубы

Оборудование состоит прежде всего из горелки, обычно с принудительной подачей воздуха, и металлической трубы, в которой развивается пламя и охлаждаются продукты сгорания. Труба-теплообменник полностью пофужена в нагреваемую жидкость. Диаметр трубы определяется минимально необходимым для развития пламени сечением.

Горелка

Труба таплообианник

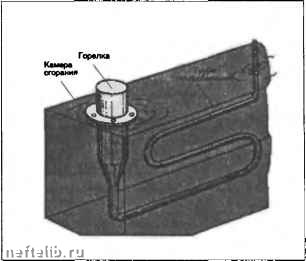

Оборудование подогрева погружной трубой.

Диаметр, определенный таким образом, оказывается достаточно большим в силу небольших скоростей движения дыма.

Вследствие этого:

- удельная поверхностная мощность относительно невелика и находится между 10 и 30 кВт/м (в зависимости от температуры выхода дыма);

- большая длина трубы;

- КПД = 80% по P.C.I.

8.5.5.4.3.2.2. Компактная погружная труба

С целью большой компактности используются горелки, дающие высокую интенсивность сгорания (горелки предварительного смешения или проти-вовращающиеся), которые позволяют снизить размеры камеры сжигания.

Компактная погружная труба.

Небольшой диаметр трубы-теплообменника позволяет получить высокую скорость истечения дыма и в связи с этим получить:

- высокий коэффициент передачи тепла, порядка 35 - 55 кВт/м;

- меньшую длину трубы при приемлемом КПД.

Не практике длина и диаметра трубы определяются таким образом, чтобы КПД был от 85 до 95% по P.C.I.

8.5.5.4.3.2.3. Сравнение погружных труб - традиционных и компактных

Koэфd)ициeнт теплообмена пофужных компактных труо в два раза больше, чем у традиционных. Поэтому поверхность теплопередачи при той же мощности для компактной пофужной трубы будет в два раза меньше.

8.5.5.4.3.3. Компактные погружные теплообменники

Компактный пофужной теплообменник-это моноблок в форме параллелепипеда, пофуженный в нагреваемую жидкость.

В первой зоне обмена циркулируют, с одной стороны, между гладкими трубами продукты сгорания, с другой стороны, внутри их жидкость, перемещающаяся за счет термосифона. В этой зоне теплопередача имеет большую величину, от 40 до 160 кВт/м2; и составляет около 70% общей передаваемой жидкостью мощности.

Во второй зоне - струйный теплообменник или теплообменник с гофрированными стенками; высокий коэффициент теплопередачи позволяет отбирать у дыма оставшиеся 30% тепла; продукты сгорания покидают, таким образом, теплообменник с температурой, близкой к температуре жидкости.
