Температура (°С)

50 h

40 h

- 45,000 м»{н)ч- ]

- 85,000 м»{н)ч- }

полость

устье скважин

45,000 м»{н)ч- 1

полость

устье скважин

9у 2/ 85,000 м»{н)ч-

X 5х

45,000 м»{н)ч- 10/ I 11.

12/Х

Давление (бар)

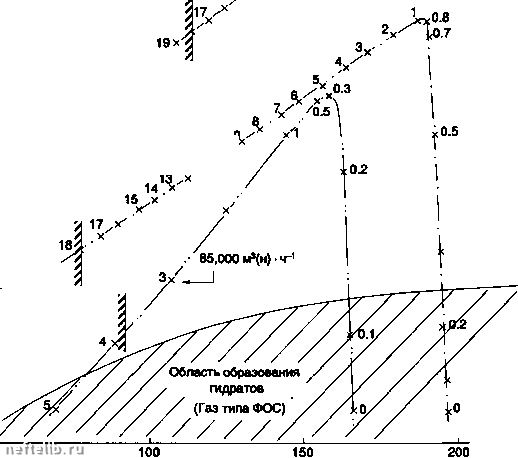

Полость Тврсюм (свободный объем газа -204000afi). Графики аксппуагацки: изменение давления и температуры в полости и на устье скважин при отборе с постоянным дебитом (градуировка показьтавт продолжительность в днях с начала отбора).

3.3.5. Наблюдение

за полостями; контроль за эксплуатацией

Эксплуатационный контроль состоит в замере различных величин (например, давления и температуры на устье скважины), от которых зависит хорошая работа установок на поверхности (осушка, компрессия и т.д.), а также в более специфических замерах, чтобы ooiscneHHTb целостность подземного сооружения, и в наблюдении за изменением его свободного для газа объема

Свободный для газа объем может быть получен из уравнения состояния газа:

PV = S-Z.T •о

- замерами средних для полости давления и температуры газа (каротаж),

- учетом того, что запасы (S) - есть интефал замеренных расходов газа.

Ввиду погрешностей измерения (порядка процента), погрешность запасов увеличивается при-

близительно с 1% в конце создания хранилища (первая закачка газа) до почти 20% в конце десятого полного цикла закачка-отбор.

Метод мечения газа индикатором (например, водородом) позволяет получить непосредственно запасы с погрешностью порядка процента.

Исходя из погрешностей измерения давления (порядка 1%), абсолютной температуры (несколько тысячных долей) и особенно коэффициента сжимаемости газа (от порядка 1 - 2% для давлений порядка 100 бар, до 5% для давлений выше 200 бар), погрешность определения объема составит от 5 до 7% (по сравнению с запасами, полученными индикаторными методами).

Начальный свободный объем газа (в конце первой закачки газа) может быть оценен тремя методами:

- эхометрия (замер формы локатором), осуществляемая перед закачкой газа (полость с рассолом); замер положения фаницы раздела газ-рассол в конце закачки газа (уу-каротаж и ин-клинометрия) позволяет по объему, определенному с помощью эхометрии, определить свободный объем газа (погрешность до 6%).

- учет извлекаемого рассола.

Закачка

1400

1460

1500

1550

Закачка

muKore топлмаа

-1400

1460

40 30 20 10

1500

«1-1560

Глубина (мЛюа:

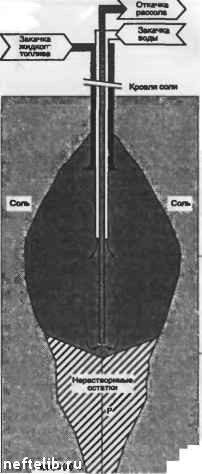

Размыв прямой.

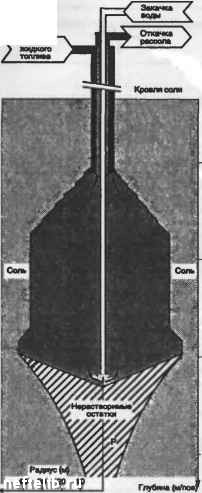

Размыв обратный.

- уравнение состояния газа с учетом количества газа и замером давления и температуры в конце закачки газа (погрешность 7%).

Примечание:

Можно проводить эхометрию во время эксплуатации (эхометрия в газе) в полостях, центральные трубы которых, необходимые для извлечения рассола во время закачки газа, извлечены под давлением (snubbing) или опущены на дно.

3.3.6. Размыв полостей

Вымывание полостей осуществляется пресной или слабо соленой водой начиная от скважины, которая в дальнейшем используется для эксплуатации.

Два процесса размыва схематизированы на стр. 410.

Глубины башмаков колонн для закачки врды и возврата рассола должны время от времени уменьшаться в соответствии с подъемом уровня нерастворимых остатков, которые осаждаются на дно полости, размыв организуется отдельными проходами путем маневрирования трубами, осуществляемого с помощью легкой буровой установки (pulling unif)-Эхометрия (замер формы локатором), осуществляемая после окончания определенного этапа размыва, позволяет контролировать развитие полученной формы (см. рисунок напротив).

Изменение формы кровли контролируется с помощью инертного флюида, находящегося в контакте с солью (жидкое топливо или пропан).

Программы расчета, более или менее сложные, позволяют моделировать развитие формы плоскости. Они базируются на изучении конвекционного движения (развивающегося с начала закачки воды); баланса масс (воды и соли) и кинетики растворения хлористого натрия.

По своему принципу обратный размыв позволяет получить рассол с более высоким содержанием хлористого натрия (290 - 310 кг • м~) по сравнению с техникой прямого размыва (230 - 285 кг • м~).

Продолжительность размыва одной полости объемом 300000 м может изменяться от 1,5 лет при расходах воды 300 м • ч~ до приблизительно 5 лет при расходах порядка 90 м • ч-

Лучше проводить размыв полостей одновременно, чем последовательно (выше коэффициент увеличения объема и меньше потери напора).

Примечание:

Расход получаемого рассола немного ниже расхода нагнетаемой воды (приблизительно 97%).

3.3.7. Эксплуатационное газовое оборудование

3.3.7.1. Скважины

Полость характеризуется одной скважиной, которая служит одновременно для ее размыва и газовой эксплуатации.

Нет контрольной скважины.

Послвдоватвлылю эхоттричвскив измерения полости TeOg.

При условии соответствующих размеров (диаметр эксплуатационной скважины должен быть значительным, в частности, для того чтобы ограничить потери давления при размыве и эксплуатации), разведенная скважина может быть использована для сооружения полости.

Помршоеп

умюашипц 13*3/8 ягъя

(330 мм - 2Ztiaa) i на31.г4и

1ини* 1Г5« -13-¥№«

imnoi«i« 18*5/8 -13*3/8

шлонна 13*3/8 -13

бмкмк и» «0.71

биммкш 13828 у

П6ОЙН140Н

171/2(43211)

121/4 (315 мм)

пбойн137ви

Г1/г (203 ин)

пбойн158вн

Пример технического разреза скважины (G.D.F., Этрез, Тврсанн).
