2.4.9.2. Принципиальная схема классической установки извлечения гелия в жидком виде

ПРЕИТЕЛЬНАЯ ФРАКЦИОНИРОВАНИЕ ИЗВЛЕЧЕНИЕ Hj

РАБОТКА

АЗОТ

МЕТАН (дезазотированный газ)

Сырой

МЭД-t СОг

Воздух

НгО + СОг

♦-

РАСГРЛЕНИЕ

СЖИЖЕНИЕ ГЕЛИЯ

ИЗВЛЕЧЕНИЕ Мг

2.4.9.3. Деталь части

сжижения-дистилляции

АЗОТ + ГЕЛИЙ

АЗОТ -

МЕТАН.

СЫРОЙ I ГАЗ

18бар

Колонна 0,6 бар (давление относительное)

Сжатие до 18бар

Колонна 28 бар

(давление относительное)

Установка двэаэотироаания с извлечением гелия в жидком виде (деталь части сжижения -дистилляция).

2.4.9.4. Пример результатов, полученных на установке Одоляпов ("Odolanov") (Польша)

Характеристика сырого перерабатываемого газа.

Расход и состав в различных точках установки.

7828

2.4.9.5. Установка завода

Альфортвиль ("Alfortville") для переработки газа Гронинга ("Groninque")

Сырой газ осушают, извлекают углеводороды выше Cs, но не извлекают углекислый газ. Диоксид углерода находится в растворенном виде в жидкостях внизу колонны фракционировшия, работающей при среднем давлении благодаря процессам, осуществленным на входе в неболыиой колонне фракционирования (названной колонны декарбо-

низации). Эта неболыиая колонна работает при высоком давлении. Болыиую часть дезазотиро-ванного газа получают в колонне среднего давления, другую часть в колонне низкого давления.

Завод в Альфортвиле был окончательно завершен в 1985 году.

2.4.9.6. Список литературы

- л. РгбсЬеп. - C.F.A.T.G., Session traitement du gaz de reseau. Separation de Iazote, de Ihelium et du vercure. A.T.G., Paris.

Гелий

Газ перерабатываемый Газ (после првдварителыюй

дезазотированный очистки)

® ®

остаточный (N2)

С - сепараторы

B. Д. - высокое давление

C. Д. - среднее давление Н. Д. - низкое давление

К - Колонна декарбонации В. Д. (41 бар)

!-Колонна фракционирования С. Д. 26 бар)

) - Колонна фракционирования Н. Д. 1,9 бар) D - детандеры Т - теплообменники

1. Метан углеводородный + СОг 5. Газ остаточный (Азот Н. Д.)

2. Метан декарбонированный Мг 6. Газ дезазотированный Н . Д.

3. Газ дезазотированный С. Д. 7. Галий сырой (94% азота)

4. Метан + азот

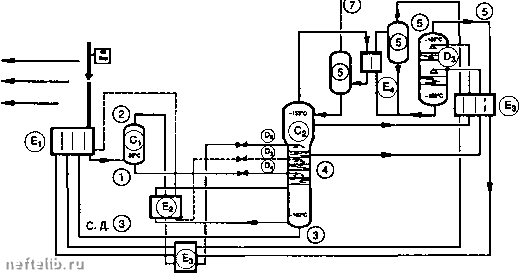

Схема установки Альфортвиля.

Характеристика продукции установки в Альфортвиле.
