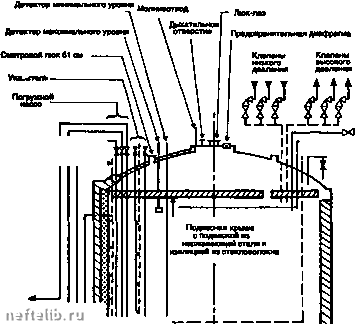

Оборудование 01ДНОГО из резервуаров СПГ.

4.8.4.1.2. Прочи* трубопроводы

4.8.4.1.2.1. Захолаживание

Трубопровод, обычно выполненный в форме кольца, снабженного отверстиями, расположенного под крыиюй резервуара.

4.8.4.1.2.2. Контроль кольцевого изоляционного пространства

Производится даумя способами:

- дренажная труба, проложенная в нижней части кольцевого пространства, позволяет обнаружить утечки жидкого продукта;

- трубопровод продувки азотом кольцевого пространства (если последнее не сообщается с газовой фазой резервуара), позволяющий анализировать состав газа на выходе и обнаружить возможное увеличение концентрации природного газа.

4.8.4.1.2.3. Перемешивание

Различные системы трубопроводов позволяют производить внутри резервуара СПГ перемешивание хранимого продукта во избежание расслоения его в результате многодневного хранения (см. §4.10.2).

4.8.4.1.2.4. Переполнение (возможное)

В случае несрабатывания сигнализаторов максимального уровня специальный трубопровод служит для слива СПГ для резервуара в противопожарный ров.

4.8.4.2. Дополнительное

оборудование и приборы

На резервуаре находятся датчики (см. § 4.2.2):

- давления;

- температуры;

- уровня и сигнализаторы уровня;

- плотности.

Резервуары оборудованы также:

- предохранительными клапанами высокого давления (см. § 4.9.4.3);

- предохранительными клапанами низкого давления;

- взрывными диафрагмами;

- вентиляционными отверстиями;

- люками-лазами (возможно);

- молниеотводами и др.

4.8.5. Пусковые работы и эксплуатация

Перед пуском в эксплуатацию резервуара СПГ или после ремонтных работ, в ходе которых возникла необходимость запустить воздух во внутреннюю емкость, необходимо выполнить ряд особых операций, таких как:

- гидравлические или пневматические испытания (под давлением и вакуумом), которые производятся различными способами в соответствии с конструкцией резервуара;

- осушка и создание инертной атмосферы продувкой азотом до получения:

содержания кислорода от 5 до 8%, позволяющего избежать взрывоопасных смесей газа с воэдухом;

и, что более существенно, достижение температуры точки росы достаточно низкой для того, чтобы избежать конденсации влаги и обмерзание во время захолаживания;

- постепенное захолаживание с таким дебитом СПГ, чтобы соблюдался определенный градиент снижения температуры во времени во избежание термического шока конструкций.

Независимо от типа установки СПГ, резервуары хранения СПГ должны выполнять три функции, ко-

торые вызывают определенные проблемы эксплуатации:

- наливг. контроль давления газовой атмосферы резервуара, уровня налитого СПГ, наблюдение за сигнализаторами максимального уровня;

- хранвшю: контроль давления газа, уровня су-- точных испарений, изменения состава СПГ;

- слив: контроль давления газа; уровня СПГ и на-блкэдоние за сигнализаторами минимального уровня.

ГЖпм! eff\ ifii fiii/y

См. § 4.2.2.9.: Внутренние наблюдения зко-плуатации.

4.9. ПЕРЕКАЧКА

4.9.1. Перекачка СПГ

4.9.1.1. Краткие теоретические сведения о центробежных насосах

в этом параграфе рассматриваются различные типы центробежных насосов, используемых для перекачки СПГ. Отметим, тем не менее, что в некоторых особых условиях перекачка СПГ может производиться только под действием силы тяжести или под давлением (слив из автоцистерн, опорожнение участков трубопроводов).

4.9.1.1.1. Принцип работы

Основными частями этих насосов являются:

- рабочее колесо, снабженное лопатками (им-пульсаторами), обеспечивающими скорость;

Выкидной патрубок

Всасывающее окно

Улитка

Лопатка

Диффузор

Диффузор-

Всасывающий патрубок

Направляющий аппарат

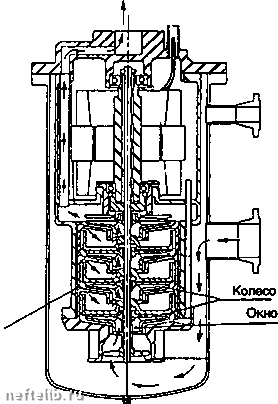

Основные элементы центробежных насосов.

- улитка или диффузор, которая преобразует скорость в давление.

Ускорения и преобразования в давление происходят от ступени к ступени рабочего колеса, давление постепенно растет.

В некоторых случаях жидкость может направляться ко входному окну первого колеса с помощью направляющего аппарата.

4.9.1.1.2. Абсолютная высота всасывания

Чистая абсолютная высота всасывания определяется как амплитуда линии напора на уровне всасывающего фланца насоса, выраженная в метрах, за вычетом давления насыщенных паров при температуре жидкости, выраженного в метрах. Обычно эта высота называется N.P.S.H. (Net Positive suction head - чистая положительная высота всасывания - англ. термин).

Различают:

- N.P.S.HA (располагаются): чистая абсолютная высота, имеющаяся на уровне всасывающего фланца насоса. Это характеристика входной сети;

- N.P.S.H.R. (потребная): чистая абсолютная высота, требуемая насосом для ликвидации любого риска кавитации. Это разность между напором на уровне всасывающего фланца насоса и пьезометрической высотой, наиболее низкой внутри насоса. Это характеристика насоса.

4.9.1.1.3. Кавитация

Кавитация означает образование газовой фазы в потоке жидкости в момент, когда пьезометрическая высота становится ниже давления насыщенных паров.

Следствием кавитации является изменение характеристики насоса, неустойчивая работа и эрозия в основном входных окон и лопаток. Для того, чтобы кавитации не возникало, необходимо, чтобы NPSH была бы выше NPSHR, тогда пьезометрическая высота в любой точке насоса будет выше давления насыщенных паров.

4.9.1.1.4. Характеристики насоса (зависимость напора от подачи)

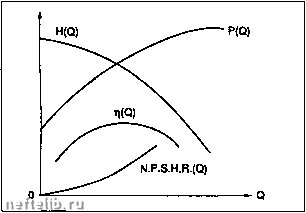

характеристики цвнтробвжною насоса. Вьюста-Н-ЦО) Моиюсть-Р-ЦО)

NPSHR - NPSHR - f(0)

4Д.1.1Л. Изменение скорости

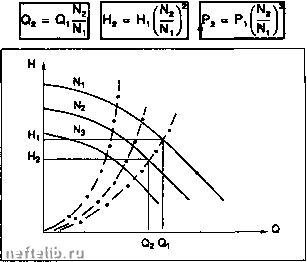

Для двух сиоростай вращвний и N2 центробежного насоса имеем следующие характеристические соотношения:

4.9.1.1.6. Практическая расчетная формула для мощности насоса

"БЭСП

где:

К - размерный коэффициент для перевода в систему СИ, К - 367;

Р - мощность на валу насоса, KW;

h - напор, м;

d - относительная плотность жидкости; О - подача насоса, м/час; ц - КПД насоса.

4.9.1.1.7. Возможности регулирования производительности (подачи)

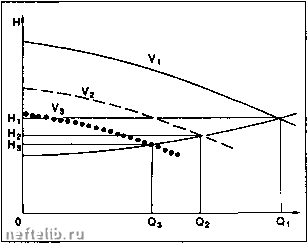

- Дросселированием на линии нагнетания насоса с возможностью рециркуляции в области низкой производительности (изменение характеристики сети):
