ГАЗОВОЕ СОСТОЯНИЕ

40 °С1 15бар

Вода при 35 °С

источник ГОРЯЧИЙ

liiiiiiiu

ЖИДКОЕ СОСТОЯНИЕ

Вода при 30 °С

Конденсатор ЧАСТЬ ВЫСОКбгО ДАВЛЕНИЯ

{40 °С 156ар

2°С Збар

--V--

2°С Збар

ИСТОЧНИК ХОЛОДНЫЙ

Принцип теплового насоса.

Давление (бар)

КРИТИЧЕСКАЯ ТОЧКА

Побочное охлаждение

(~10°С:

ГАЗОВОЕ СОСТОЯНИЕ

Перегрев

(-5°С)

Энтальпия (Вт • ч)

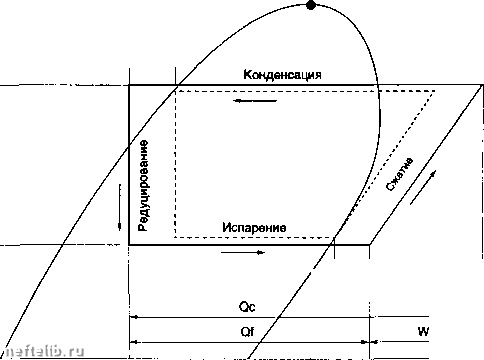

Рабочий цикл теплового насоса.

m, р2. V2

m, р1, V1

W + Q = Нг + Н, + (Wcin)2 • (Wcin), + тд(1г - Z,)

Если силы тяжести и кинетическая энергия незначителы1ые:

Нг-Н, =W + Q

СОР»

Выражение первого начала термодинаиики для открытой системы.

8.5.6.3. Графическое представление цикла теплового насоса

Представление цикла теплового насоса наиболее часто производится на диаграмме давление (абсолютное) - энтальпия, где нужные величины W, Ос и Q, можно определить непосредственно.

Напомним, что энтальпия - это функция, служащая для выражения первого начета термодинамики в открытом цикле.

8.5.6.4. Основные соотношения

Исходя из:

Ос-тепло, подаваемое горячему источнику;

О,-тепло, отобранное в холодном источнике;

W - потребление механической энергии, определяют с целью выражения энергетического совершенства теплового насоса следующие отношения СОР (коэффициент совершенства):

СОРтвп = . если это тепло выделено испольэу-W

емым конденсатором. Машина называется тепловым насосом.

О, W

, если это тепло забрано используе-

мым испарителем. Машина называется холодильником.

Ос+0,

COP(w,.xon) = -уу-. если используются два

источника. Машина называется теплохолодиль-ным насосом.

Коэффициент СОРт», иногда называется СОА (коэффициент усиления). Эти величины имеют максимальную теоретическую величину, которая зависит от абсолютной температуры Т и Т, горячего и холодного источников.

Например, максимальная теоретическая величина СОР имеет индекс tff - теоретическая и ff - практическая.

(СОР,

Тс-т,-

На практике величина (СОРр) меньше (СОР»,). Определен коэффициент К:

(СОРр) = K(COPft) Величина К изменяется обычно от 0,4 до 0,7.

8.5.6.5. Производство энергии сжатия

Сжатие флюида в ходе первого этапа цикла может быть реализовано:

- механически (тепловой насос сжатия),

- химически (тепловой абсорбционный насос).

8.5.6.6. Компрессионные тепловые насосы

8.5.6.6.1. Флюиды

Флюидами, используемыми в компрессорном тепловом насосе, являются хлористые соединения фтора (фреон - это марка).

Характеристика тепловых насосов а зависимости от выбранного флюида.

Термические и геометрические размеры теплового насоса зависят от выбранного флюида.

Например, флюид R12 по сравнению с R22 позволяет получить более высокую температуру в конденсаторе, но машина будет при равной мощности больше по размеру, т.к теплота конденсации и испарения R12 меньше, чем у R22.

8.5.6.6.2. Состав компрессионного теплового насоса

Поршневой или винтовой компрессор, приводимый в действие газовым двигателем с рекуперацией:

- тепла, отбираемого испарителем;

- тепла системы охлаждения двигателя;

- тепла отходящих дымовых газов.

Температура горячей жидкости выше температуры на уровне конденсатора, что позволяет, например, подавать горячую санитарную воду без использования котла, т.к. этот тип теплового насоса его полностью заменяет.

Энергетический бгтанс компрессионного теплового насоса часто представляется в форме диаграммы "SanKey", (с. 810) на котором представлен пример насоса автомобильного двигателя, работающего на газе.

СОР более высокий может быть получен с промышленным газовым двигателем, степень сжатия

Рекуперация тепла продуктов сгорания

Рекуперация тепла воды системы охлаждения

Излучатель

Редуктор

Испаритель

СМЕСЬ ВОДЫ С ГЛИКОЛЕМ

воздушные вь1бросы

Холодильная батарея

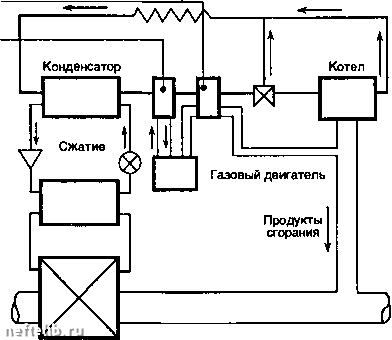

Пример установки теплового насоса на газовой двигатале.

Разнообразные приемлемые источники.
