Потери: 18 А

Газ: 100 (Pd)

СОРрас = 1,7

Рекуперированное тепло: 54

Энергия механическая: 28

Тепло полезное: 170

Тепло, отобранное испарителем : 88

Образец при

i теплового насоса с гаэоаьш даигаталвм.

которого порядка 12 и механический КПД выше

30%.

8.5.6.7. Абсорбционные тепловые насосы

8.5.6.7.1. Принцип сора"

химического компрес-

Принцип химического компрессора состоит в использовании двух жидкостей, которью:

- смешиваются при низком давлении и низкой температуре;

- разделяются нафевом при высокой температуре и высоком давлении.

Ж»1дкость, которая движется в типовом цикле теплового насоса, называется абсорбированной жидкостью, которая позволяет предьщущей двигаться, называется абсорбентом (поглотителем).

Пара бромлитий - вода не может быть использована как источник холода при температуре ниже 4 - 5°С (либо температуре немного выше 0°С в испарителе, случай зимнего обофева) и пара-вода аммиак не может быть использована внутри жилых помещений (токсичность и повышенное давление).

В настоящее время И1ц/т новые пары, например хлористый фтор как абсорбированная жидкость.

Изображение работы абсорбционного теплового насоса обычно произво/иггся на диаграмме Oldham (давление, температура) (рисунок с. 811).

8.5.6.7.2. Совершенствование и эволюция абсорбционных тепловых насосов

СОР абсорбционного теплового насоса, приведенного на схеме (с. 811), достаточно низкий, порядка 1,2 -1,3. Будущее, кажется, за конструированием тепловых насосов в несколько ступеней.

8.5.6.8. Использование

тепловых насосов

8.5.6.8.1. В области индивидуального жилья

Существуют компрессионные или абсорбционные тепловые насосы малой мощности (порядка 20 кВт). Они находятся в стадии широкого производства

8Л.6ЛЛ. В области коллективного жилья и ремесла (мелкого производства)

Существуют тепловые насосы, использующие автомобильные или промышленные двигатели тепловой мощностью порядка 150 кВт или больше.

ГАЗООБРАЗНОЕ СОСТОЯНИЕ

Испаритель Нагрев

Абсорбер

Циркуляция абсорбирующей-жидкости

ЖИДКОЕ СОСТОЯНИЕ

Конденсатор ЧАСТЬ ВЫСОКОГО ДАВЛЕНИЯ

ЧАСТЬ НИЗКОГО ДАВЛЕНИЯ Испа?итель

.Vy Рвдуциро-V вание

Циркуляция абсорбирующей жидкости

1ринцип абсорбцюиною теплового насоса.

Давление(бар)

20 .

Сепарация

КОНДЕНСАТОР Обогащенный раствор

Бедный раствор

ИСПАРИТЕЛЬ

30 -20 -10 О 10 20 30 40 50 60 80 100 120 140 160180

Температура ("С)

-1- 42

-г-40

-г-26

-г-22

Обратная температуре ввличина(10 К)

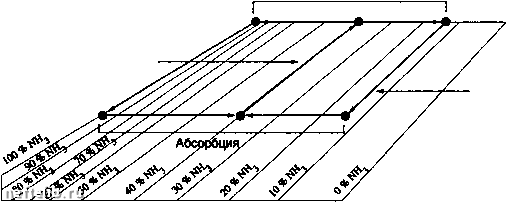

Абсорбционный тепловой насос. Диаграмма "СШшпдля смеси аоды с аммиаком.

новый ВОЗДУХ

Холодная батарея

ВОЗДУХ 1ЦИИ

РЕЦИРКУ-

>ЕЦ1 ЛЯ

10 °С

Испаритель

Компрессор

Газовый двигатель

Нагревательные приборы

-1 Гш I I- приооры

30 °с

12 °С

ПОДАЧА i ВОЗДУХА Гардероб

Бассейн

-T-ZL---1----

28 °С

Техническое

помещение Конденсатор i-------

Рекуператор

80 °С

70 °С

Котельная

ГОРОКАЯ

Схеме установки для бассейна Argues.

С их помощью можно производить отопление и в сфере обслуживания, осушку бассейна.

8.5.6.8.3. В промышленной облести

Их область применения - снижение влажности и сушка (сушка зерна, изготовление гипсовых плиток и т.д.).

8.5.6.9. Другие тепловые насосы

Существуют другие типы тепловых насосов, использующих другие принципы (эффект "Peltier", адсорбция). Они находятся на стадии разработки, или в лучшем случае, как с насосами эффекта Peltier", в стадии небольшого производства и научного применения, их мощность очень мала.

8.5.7. Газ-горючее 8.5.7.1. Общая часть

Термин газ - горючее обозначает автомобильное горючее, которое находится в газообразном состоянии в процессе смешения с воздухом горения. Наиболее часто используются смеси G.P.L7C (сжиженный нефтяной газ/горючее), G.N.A (природный газ автомобильный) и метан из биомассы.

Газ может с успехом использоваться как на карбюраторных двигателях, так и на дизелях. В последнем случае зто наиболее распространенный метод конверсии, заключающийся в одновременном снабжении смесью газ-дизтопливо путем впрыска: воздух горения смешивается с газом перед подачей в цилиндр, и эта смесь воспламеняется путем плотного впрыска дизтоплива. Содержание дизтоплива по отношению к газу составляет 20% для G.P.L7C и 80% для G.N.A. (речь идет об энергетическом процентном содержании). В случае карбюраторных двигателей обычно достаточно добавить систему карбюрации газ-воздух и изменить начало зажигания.
