Анализ адсорбированного

состава (наблюдение и регулирование)

Форсунка

Дебитометр

Т.Н.Т.

Усилитель

сигнала

расходомера

Мотор об/мин

Насос

р -усилениесигнала

-rJli«CS,„Me - хода поршня насоса регулирование цмспо насосов

V n

Резервуар Т.Н.Т.

Простая система одориза11ии.

Если газ частично одоризирован, т.е. содержит изменяющееся количество меркаптанов и (или) Т.Н.Т., необходимо устанавливать дополнительную систему одоризации, которая учитывает в одно и то же время изменение расхода газа и содержания одоранта на входе (тем более, эта система может служить для одоризации газа, не содержащего компонентов одоранта).

Так называемая система Morgana осуществляет замер, одоризацию и регулирование расхода природного газа. Развитая G.D.F. установлена в основных точках сети: Obergailbach, Saint-Clair-sur-Epte, Cheniery, Soings и т.д. Их принцип действия представлен на рисунке с. 568.

Эти стандартные системы содержат ряд достижений науки и техники и команд так же, как и ЭВМ для поддержания процесса. Замер индекса одоризации осуществляется с помощью хроматографа и электрохимического измерения, базирующегося на принципе аппарата Medor (§ 6.4.3.3.2), но позволяющего осуществлять более быстрый анализ.

6.4.3.2.2. Установка (пунктирного) точечного впрыска

Установки одоризации типа "централизованные", описанные выше, заменили, начиная с 1981 г., многочисленные установки - "капельные", которые одоризировали газ на разветвленных распределительных сетях. Для памяти, но также из-за того, что иногда надо оставить в эксплуатации некоторые из этих установок из особых соображений, приведем основные характеристики используемых систем.

6.4.3.2.2.1. Система с естественным испарением

Эти системы не требуют никакой внешней энергии. Весь или часть потока одоризируемого газа контактирует с поверхностью, увлажненной жидким одорантом. Эта поверхность может быть капиллярной в виде фетильной ткани, пропитанной в жидкости; верхней поверхностью жидкости в резервуаре с постоянным уровнем (установка обтекания (лизания) (рис. на с. 568); поверхность пузы-

• • • • • •

V25H/e

Дебитометр

Инструкция *

eOM<d:S200M

-Т.Н.Т.

Регулирование f(Og. 10)

Показатель адоризации

Анализ одоризированного

Iсостава (регулирование)! Время передачи

1-2 минуты

Резервуар Т.Н.Т.

Дополнительная система одориза11ии Morgana.

рей газа, поднимающихся на поверхность жидкого одоранта (установка барбатажа).

Количество испаряемого газа растет вместе с расходом газа, но не пропорционально расходу, т.е. испарение зависит от большого числа факторов: давления, температуры, вязкости газа.

Ожидаемая точность системы, следовательно, невелика, индекс одоризации может изменяться от 30 до 40% от треоуемой величины (предписан-

Одорируемый газ

-tx-

Иэолированный резервуар Т.Н.Т.

Пpинln установки естественного испарения.

ной), естественно, при большом колебании расхода. Необходимо частое регулирование.

6.4.3.2.2.2. Система,

использующая потерю давления

Эти системы не требуют также внешнего источника энергии. Они используют потери давления, вызываемые элементами трубопроводов или калиброванным отверстием. Например, позволяющим капельный ввод определенное количество одо-)анта. Эти аппараты сегодня не используются. Вспомним установку Odostat, работающую по этому принциг.

6.4.3.2.2.3. Система,

использующая показания счетчика

В этой системе определенное количество жидкого одоранта впрыскивается в трубопровод газа каждый раз, когда определенное количество газа пройдет через счетчик, установленный последовательно.

Одоризатор Peerless использует движение мембраны сухого счетчика для механического приведения в действие ковшового дозатора, который подает необходимое количество Т.Н.Т. в газ. Его хруп-

Впрьюк О контрольного газа

-10-Впрьюк

Т.Н.Т. (Газ)

Т.Н.Т. (Эталон)

t окружакмчей среды - 20°С Вектор М, - Расход > 100 мл/мин Колонна из стекла 9 - 4 см; 1 - 40 см CHROMOSCRB H.A.W. 80/100 пропитан: -2/3 длины DC 200 - 40% - 1/3 длины фтолат динолина - 40%

бутанэтил-2

пропанэтил-1

=> пропанэтил-2

сероводород

меркантов и Т.Н.Т. в природный газ

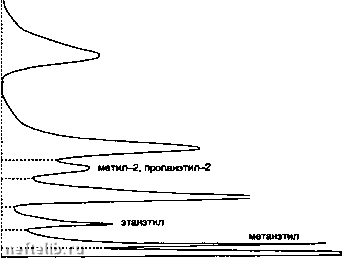

Хроматограмма серосодержащего состава (анализатор Mecfor 8000S).

кость и отсутствие коррекции гю давлению и температуре газа ограничивают его использование.

Более современное решение (рис. стр. 570), находящееся в эксплуатации и в наши дни, использу-

ет насос-инжектор, работающий в зависимости от давления газа и управляемый электрокраном (одоризатор с насосом-инжектором, сообщение на газовом конгрессе 1974 г. в Париже).
