8.5.5.2.3.2.2. Радиационные трубы низкой температуры

- Принцип

Они испускают лучистую энергию с длиной волн 4 - 5 мкм, соответствующих температуре поверхности между 250 и 500°С.

Принцип действия состоит в нагреве стальных труо продуктами сгорания газовых горелок.

Можно встретить два типа труб:

• ряд труб, оборудованных горелками, расположенными на одинаковом расстоянии друг от друга, и имеющих один или несколько вентиляторов. Отражатель, расположенный под трубами, направляет радиационное излучение вниз;

• аппарат-моноблок, имеющий трубу в форме булавки и рефлектор (см. с. 775).

Каждый аппарат оборудован одной горелкой и одним вентилятором для отвода дыма.

- Техническая характеристика аппарата

• Номинальная тепловая производительность 13-38 кВт в зависимости от изготовителя;

• длина 3,5 - 6 м в зависимости от модели;

• термический КПД 75 - 87% для P.C.I. в зависимости от изготовителя;

длина установки 3 - 7 м.

- Установка

Не существует точных правил расчета установки отопления с помощью радиационных труб. Предпочтительнее пользоваться рекомендациями изготовителей оборудования.

Минимальное расстояние до воспламеняющейся поверхности 1,25 м вниз.

8.5.5.2.3.2.3. Гвнератор горячего воздуха и радиационные трубы

- Принцип

Трубы излучают радиацию, длина волн которых находится между 4,5 и 7,5 мкм.

Эта система состоит из следующий частей (рис. с. 775):

генератор горячего воздуха, оборудованный горелкой атмосферного типа;

каналы распределения и возврата горячего газа из спиральных, тонких оцинкованных труб.

Вентилятор осуществляет циркуляцию смеси воздух-продукты сгорания в трубах, второй подает воздух на горение.

Мощность генераторов горячего воздуха составляет 250 - 500 кВт.

Радиационные трубы могут фуппироваться в один циркуляционный контур из 2, 3, 4 или 6 труб, соединенных параллельно, подвешенных на высоте от 4 до 10 метров.

- Установка

Расчет устанавливаемой мощности и баланс расчетного потребления осуществляются эмпирическим способом каждым изготовителем.

8.5.5.3. Сушка

8.5.5.3.1. Несколько теоретических аспектов

8.5.5.3.1.1. Определение

Сушка может определяться как процесс в свободном воздухе, в горячем воздухе, в паре или с помощь других процессов.

Она позволяет понизить содержание растворителя или воды в предмете, чтобы улучшить или трансформировать его качество.

Отражатель

Запальник и электрод зажигания

Связующая стальная труба

Воздух запальника

Х Газ запальника

Щ Газ горелки Воз1дух Отражатель горелки I

горения

Прадястыегорммя . .

парадистояцм горшжи

* «торичный оэдух

Горелка

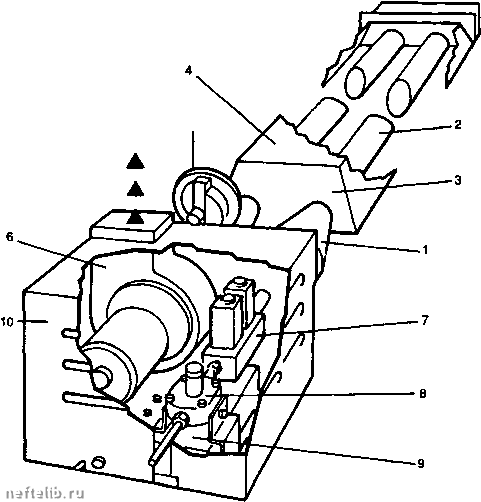

Радиациоинеа труба низкой температуры: принцип действия.

1. Горелка и камера сгорания

2. Радиационная трубка

3. Пластина для места расширения

4. Отражательная пластина

5. Вакуумостат

6. Дымосос

7. Двойной солиноидный кран газа

8. Редуктор

9. Програмирующее устройство контроля

10. Защитный кожух

Радиещионная труба.

Вентилятор рециркуляции

.Удаление \ Горелка

Радиационная труба

Рециркуляция (110°0)

Воздух (210°С)

Подвод воздуха

Вентилятор горения

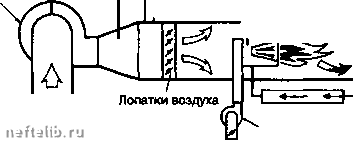

Принципиальная схема генератора горячего воздуха и радиационных труб.

8.5.5.3.1.2. Элементы теории

8.5.5.3.1.2.1. Степень влажности

Степень влажности может быть определена как отношение веса воды, которую содержит подлежащее сушке тело, к весу тела в вышеуказанном состоянии, полностью освободившегося от влаш.

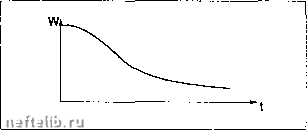

8.5.5.3.1.2.2. Кривая сушки

Это кривая (рис. ниже) позволяет определить уменьшение веса жидкости (W), пропитывающей твердое тело, в зависимости от времени сушки (<). Характер этих кривых изменяется в зависимости от типа тела, которое сушится, но различают два принципиальных типа кривых:

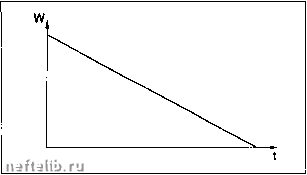

- для тел (таких как песок), поверхность которых составляет сумму смоченных поверхностей, без клеточной воды (абсорбированной воды или удерживаемой диффузией), скорость испарения постоянна во времени;

для других тел (шерсть, глина, зерновые и т.д.) она имеет вид, представленный на рисунке ниже.

8.5.5.3.1.2.3. Спектр поглощения воды

8.5.5.3.1.2.4. Энергия, необходимая для испарения воды

Энергия, необходимая для испарения тонны воды, составляет 1300 кВт ч и распределяется следующим образом:

12 кВт • ч - энергия связей 95 кВт • ч - подъем температуры 630 кВт ч - скрытая теплота

Необходимая } минимальная энергия

563 кВт • ч - разнообразные потери.

8.5.5.3.1.3. Основные типы сушки, используемые в промышленности

8.5.5.3.1.3.1. Сушка механическая

Этот тип сушки путем механического воздействия (сжатие, вибрация, отжим, отекание и т.д.) остается очень специфическим способом, без использования какой-либо тепловой энергии.

Механическая сушка может отобрать максимум только 40% содержащейся влаги и требует в среднем от 10 до 30 кВт • ч/Т извлеченной воды.

8.5.5.3.1.3.2. Сушка инфракрасным излучением

Тепловая радиация характеризуется теплообменом с помоицью электромагнитных волн между телами на расстоянии, определяющем тепловую энергию. Большая часть радиации находится в инфракрасном спектре.

Различные типы инфракрасной радиации.

8.5.5.3.1.3.3. Конвективная сушка

Конвекция - это способ теплопередачи, который сопровождается переносом массы.

Сушка с помощью конвекции использует естественную и принудительную конвекцию воздуха, имеющего более высокую температуру, чем продукт.

Конвекция называется принудительной, если флюиды приводятся в движение за счет разницы давлений, создаваемой машиной. Состояние воздуха, используемого для испарения, определяется по двум параметрам (например, содержание в нем воды и его твмпвратура), другие параметры определяются по диаграмме Mollier, устанавливающей энтальпию и влажность, или диаграмме Carrier, устанавливающей температуру и влажность.
