Общий объем используемого метанола определяется из соотношения:

О - totDL,

где:

О - объем в м;

D - внутренний диаметр трубопровода в м;

L - длина трубопровода в км;

к - коэффициент, равный 0,25 для трубопроводов без внутренней изоляции;

к -коэффициент, равный 0,15 для трубопроводов с внутренней изоляцией;

Требуемая скорость прохода равна:

- 30 км/ч - для больших диаметров;

- от 10 до 15 км/ч - для маленьких диаметров и труб, имеющих внутреннюю изоляцию.

6.2.9.2.2. Осушка путем испарения в циркулируемый газ

Способ состоит в испарении остаточной воды с помощью сухого газа: природного газа или сухого воздуха.

6.2.9.2.2.1. Осушка природным газом

Осушка с помощью природного газа приводит к получению на выходе из трубопровода влажного газа. Этот газ может быть направлен в резервуар, осушен и смешан с сухим газом перед его закачкой в сеть, может быть переведен в резерв в состоянии, исключающем образование ледяных пробок и гидратов или сожен в свече (решение приемлемое для маленьких диаметров и небольшой длине).

Необходимы определенные предосторожности:

- осушку желательно осуществлять в теплый период года;

- максимально снизить давление;

- в процессе сушки, если возможно, использовать поршень-скре{Зок.

6.2.9.2.2.2. Сушка сухим воздухом

Метод состоит в принудительной циркуляции внутри трубопровода поршней, двигающихся с равными интервалами за счет сухого воздуха до тех пор, пока не достигается требуемая точка росы.

Сухой воздух поступает из осушительного блока, наполненного кремнеземом или активированным алюминием (см. рисунок ниже).

6.2.9.2.3. Осушка путем испарения под вакуу* мои (пониженном давлении)

Способ состоит в испарении воды под давлением кипения, соответствующим температуре внутри трубопровода.

6.2.9.2.3.1. Схема операции по осушке путем испарения под вакуумом

Эта операция включает три фазы:

- 1-ая фаза - удаление воздуха, понижение давления;

- 2-ая фаза - вскипание и удаление воды;

- 3-я фаза - создание вакуума, конец операции.

Для уменьшения времени сушки и достижения требуемой точки росы один из вариантов состоит в осуществлении продувки (прочистки) азотом или даже воздухом под абсолютным давлением, равным 20 - 30 мбар. Эта продувка проводится в период 3-ей фазы, прежде чем достигается требуемое предельное давление (разрежение).

Необходимость этой продувки состоит прежде всего в том, что продувочный газ несет тепло и улучшает условия теплопередачи между парами воды и циркулирующим газом.

Кроме того появляется возможность контролировать точку росы продувочного газа с помощью существующих приборов.

С помощью этой уловки, возможно получить точку росы очень низкую и даже более низкую, чем можно получить прямым снижением давления с помощью вакуумнасоса, за время значительно

Охлаждение Сжатие Сепарация

Сжатие Сепарация Охлаждение Осушка

0кружаю1ций [ ,

воздух I-1

6700 м/ч 10,3 бар 22°С

22,4 бар 32* С

5250 м/ч 20,7 бар

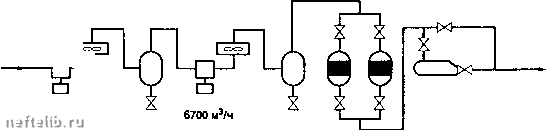

Пример осушки воздуха.

мбар

Абсолютное давление в газопроводе

Время осушки

Кривые осушки.

меньшее, т.к. вода в этом случав отбирается (удаляется) значительно быстрее, чем с помощыо простого снижения давления, вблизи предельного низкого давления. Начало продувки зависит от профиля характеристики кривой осушки.

На рисунке представлено в схематическом виде три случая, которые могут иметь место:

- кривые 1 и 2 относятся к осушке, когда теплопередача достаточна или недостаточна, когда перелом прямой испарения находится в точках А и В очевидной выше точки, соответствующей образованию льда (т.е. давление порядка 6,1 мбар). В этом случав, можно осуществлять продувку в финальной фазе создания вакуума при любом давлении (даже меньшем чем 6,1 мбар), совпадающем по времени с процессом сушки.

- на кривой 3 горелом прямой испарения находится ниже 6,1 мбар. Есть риск образования льда. В этом случав продувка должна производиться, когда давление достигнет 8 или 9 мбар.

При завершении продувки реализуется финальт ная фаза - создается вакуум, в 1 или 2 мбар, прежде чем осуществить пуск газа. Окончательно точка росы будет зависеть от времени продувки.

6.2.9.2.3.2. Механизмы (средства)

для осуществления работ

Можно использовать следующее оборудование:

- насосы механические (центробежные, лопастные 2-х и 3-х этажные), соединенные при необходимости с вакуумнасосом "Roots;

- пересеченный профиль увеличивает риск образования сифона

- в случав большого перепада высот возможна прокачка за поршнем метанола

1 : Кран повышенного давления 2: Приемная сторона 3: Корпус насоса 4: Поршень

5: Нагнетательная сторона

Насос •Roots

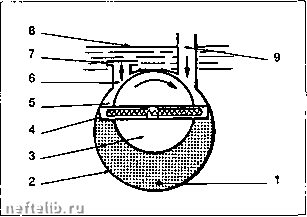

Лопастной насос. 1 - рабочая камера; 2 - корпус насоса; 3 - ротор; 4 - лопасть; 5 - вход балластного воздуха; 6 -нагнетательный патрубок; 7 - клапан насоса; 8 - насосное масло; 9 -всасывающий патрубок.

Всасывающая камера Диффузор I {-71 Горлышко IJ

i Камера смешения П

Всасывание

гидродинамичвский насос.

6.2.9.3. Сравнение различных способов осушки

Таблица на с. 560 дает, с одной стороны, характеристику различных способов осушки, а, с другой стороны, их совершенство.

Отличитвльныв параметры.

Сравнение различных методов осушки.
