7.4.1.4. Технологический выор

Регулятор выбирается в зависимости от его совершенства и следующих критериев:

- предельное давление на входе и расход, т:

• максимальные и минимальные давления для

которых предусмотрен аппарат, интервал расходов, в котором регулирование

эффективно;

- степень регулирования (редуцирования) - отношение давления на входе к давлению на выходе;

- надежность, аппарат называется надежным если поставленный в одни и те же условия он дает всегда одинаковый результат;

- точность, она характеризуется отношением между максимальным и минимальным давлением на выходе для данной регулируемой величины аппарата и для всех величин расхода;

- чувствительность, она характеризуется способностью реагировать на изменение давления малой амплитуды;

- стабильность, она определена временем нестационарного режима, если расход аппарата изменяется.

В общем виде находим компромисс между чувствительностью и стабильностью.

7.4.2. Конструкция

поста регулирования

Регулятор редко устанавливается один. Другие аппараты, выполняющие разные функции: краны.

фильтр, байпасе, клапан-отсекатель и т.д., обычно сопровождают его.

Перечисленные аппараты и элементы трубопроводов служат в соединении для создания блока ре/улирования.

Постом регулирования называется ограждение или специально предназначенное здание, занятое блоком редуцирования.

7.4.2.1. Оборудование,

сопровождающее регулятор

Оно служит для следующих целей:

- управления циркуляцией газа - функция перекрытия;

- зещиты от износа и засорения аппаратов, расположенных на выходе - функция фильтХ>ва-ния;

- защиты сети на выходе от нарушения регулирования - функция безопасности;

- защиты от электрического тока - функция изоляции.

Краны и фильтры описаны в разд. 7.5.

Функции безопасности осуществляются различными аппаратами, кранами и клапанами безопасности. Их роль состоит в автоматическом прекращении расхода газа на линии, где они установлены, если давление превысит предварительно установленную величину.

Принцип действия базируется на влиянии изменения давления газа в ту или другую сторону от установленного значения на мембрану, чтобы получить усилив.

Регулятор -счетчик.

Регулятор

Клапан безопасност»

Кран

Кранбайпасса (перекрытие регулирование)

СчетчиуА

Кран

Изолирующие соединения ~

Пост регулирования с простой линией.

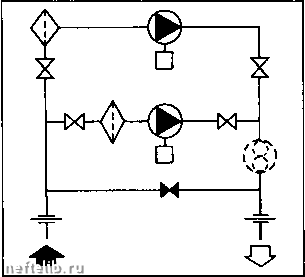

Пост регулирования с двойной лтией.

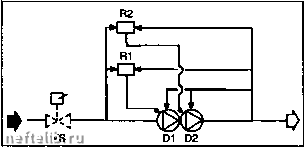

Монтаж Монитор.

Это в основном увеличение и приведение в действие путем перенесения и/или поворота заслонки (затвора).

Основные качества оборудования, обеспечивающие безопасность, следующие:

- надежность по отношению к контролируемой величине;

- нечувствительность к внешним воздействиям (вибрация, температура и т.д.).

Но к блоку оегулирования может бьпъ добавлено другое ооорудование для учета, обработки и/или нагрева газа.

Может быть установлен байпасе блока регулирования. Он имеет обычно два крана (изолирующий и регулирующий). Этот диспозитив не устанавливается на посту снабжения котельных.

7.4.2.2. Типовой блок регулирования

Различают два типа блоков регулирования.

7.4.2.2.1. С простой (одной) линией

Применение: пост потребителей или общественный пост распределения, сеть на выходе которого снабжается несколькими источниками.

Может быть установлен предохранительный клапан, срабатывающий в случае, если давление на выходе больше или меньше, или в одном из этих случаев. После срабатывания он может вводиться в действие только вручную.

Между различными аппаратами должен быть Предусмотрен эквипотенциальный проводник, соединенный с землей.

7.4.2.2.2. С двойной линией

Применение: пост крупных потребителей, снабжение которых не должно прекращаться (госпиталь, индустрия и т.д.) или общественный распределительный пост, сеть на выходе которого не снабжается от нескольких источников.

В случае нарушения функционирования основного регулятора он изолируется автоматически предохранительным клапаном, расположенным на входе. Вторая линия (безопасности) заменяет линию, вышедшую из строя.

В случае линии регулирования, описанной для общественного поста перед этим, применяется монтаж типа "Монитор", который объединяет два последовательно установленных регулятора с пилотом.

7.4.2.3. Правила устройства поста регулирования

7.4.2.3.1. Регламент административный

Посты регулирования подчиняются тем же правилам, что и трубопроводы, на которых они установлены.

Они не требуют разрешений на строительство и не входят в регламент установок, классифицированных для защиты окружающей среды (кроме случаев, когда вспомогательнью установки этого требуют).

Расположение поста регулирования потребителей должно соответствовать тексту действующих правил (жилые дома, общественные здания и т.д).

7.4.2.3.2. Техническая регламентация

Блок (пункт) редуцирования подчиняется указу от 11 мая 1990 г., когда соблюдены условия, указанные в разд. 7.9.1.1.

Оборудование поста регулирования подчиняется также DTV, указу от 2 августа 1977 г. и регла-

ментирующим документам общественных зданий.

Некоторые аппараты регуляторного пункта подчиняются различным регламентирующим документам:

- аппараты под давлением газа,

- аппараты замера расхода,

- электроустановки для освещения и обогрева поста.

7.5. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ СЕТЕЙ

7.5.1. Фильтры

Фильтры - это оборудование, которое служит для защиты чувствительных аппаратов от пыли и твердых частиц, находящихся в потоке газа. К этим аппаратам относятся регуляторы, счетчики, аппараты использования газа, расположенные за постом.

Они подразделяются в зависимости от:

- класса давления,

- расхода, проходящего через фильтр,

- минимального давления,

- положения корпуса (вертикальный или горизонтальный) и положения патрубков входа и выхода.

Характеристика фильтров.

Потери давления.
