Пример: синтез метанола из СО и Н: -

СО + 2Нг = СНзОН

,5 = -90.86 кДж/моль

,5 = -222.33 кДж/моль

Строгое соотношение для константы равнове-

сия Kj в зависимости от температуры имеет вид:

log К? = .2.411 1Х10-Т-

- 2,155 2х10Т-7,555 5 log Т + 8,9993 При использовании аппроксимации Улиха:

log KV° = i-11.61

при Т = 550 К

log К" = -3.1887, то есть К" = 6,48 • 10" log К" = -2,9839, то есть К" = 1,04 • 10"

1.8.2.7.4.5.3. Расчеты на основе значений констант и стандартной энергии Гиббса при 298,15 К

Если в рассматриваемом интервале температур

полняется Д1 фа приводит к:

выполняется AH??tAH? , соотношение Вант-Гоф-

ДН" г1

log К? = tog К? +- Г1 » т » т. 2,303R

lTo Т

Пример: реакция Будуара: 2С0 - при Т = 298,15 К:

ДН? = -172,48 кДж/моль

.К? =7,1 X 10»»

log = 20,85

172,480

СО, + С

то есть:

- при 1000 К:

log ООО = 20.85-

2,303 x 8,3144

98 1 OOOJ

= -0,33

то есть:

0,47

Истинная величина, вытекающая из данных последней таблицы, равна 0,54

1.8.2.7.4.6. Совместное равновесие

Для определения равновесного состава сложной системы, в которой протекает множество химических реакций, наиболее часто используются два основных метода:

стехиометрический метод, основанный на решении системы алгебраических уравнений, описывающей всю совокупность независимых химических реакций и материальный баланс химических элементов в системе. Число рассматриваемых уравнений в общем случае равно числу веществ, находящихся в равновесии, плюс единица;

метод, основанный на минимизации энергии Гиббса системы. Этот метод имеет следующие особенности:

• не требуются никакие гипотезы относительно природы химических реакций, достаточно знать лишь природу компонентов, способных образоваться в условиях равновесия, и соответствующие термодинамические условия;

• число уравнений системы, подлежащей решению, относительно мало и равно числу химических элементов;

• введение нового элемента апостериори не отражается на принципе расчетов.

Примеры:

- Расчет равновесного состава тройной системы С.Н.О. (применение алгебраического метода).

В области температур и давлений, представляющих интерес в газовой промышленности, в равновесии присутствуют шесть основных компонентов: С, СОг, СО, СНд, НгО, и Hj. Их связывают три независимые реакции. Произвольным образом выбраны следующие реакции:

СО + ЗНз СО-н НгО 2СО== С + СОг

СН4 + Н2О метанизация CO/Hj СН2 + Н2 конверсия СО

реакция Будуара

Система содержит две фс1зы (газ -i- твердое твло), по правилу фаз имеет место:

1= (6-3)2-2 = 3

Это тривариантная система, следовательно, для определения состояния достаточно зафиксировать три параметра.

Можно выбрать, например, температуру, давление и отношение 0/Н, тогда решение алгебраической системы позволяет определить изменение равновесного состава газовой фазы в зависимости от этих трех параметров (см. следующий рисунок).

- Расчет равновесного состава эквимолекулярной смеси вода-метанол (метод минимизации энергии Гиббса системы).

На следующем далее рисунке представлены зависимости состава сухих газов при равновесии в зависимости от температуры для различных давлений в интервале от 1 до 70 бар.

При заданном давлении для образования метана из метанола благоприятными оказываются низкие температуры и высокие давления, в соответствии с принципом Ле Шателье, примененным к следующей общей реакции метанизации метанола:

4СН3ОН = ЗСН4 + СОг + 2Н2О

ДН" = -74.4 кДж/моль

100 90

5(70

3 50 40 (§ 30 20 10 О

.051.2.4 .8 1.6 3.2 6.4 12.8 25.6 Отношение 0/Н

.051.2.4 .8 1.6 3.2 6.4 12.8 25.6 Отношение О/Н

100 90

3 50 § 40 О 30 20 10 О

.051.2.4 .8 1.6 3.2 6.4 12.8 25.6 Отношение О/Н

.051.2.4 .8 1.6 3.2 6.4 12.8 25.6 Отношение О/Н

Равновесный состав тройной системы С-Н-О в зависимости от отношения НЮ для различных температур при давлвнии, равном 1ат (10135 Па)

1.8.2.7.4.7. Тройная диаграмма С-Н-О (определение областей образования простого углерода в тройной системе С-Н-О)

В установках подготовки газа, работающих на базе системы С-Н-О, необходимо избегать опасности образования чистого углерода из реакций (2), (4) или (5) таблицы разд. 1 .8.2.7.4.5.1. Удобным способом оперативного определения требуемых условий, позволяющим предупредить эту опасность, является использование тройных диаграмм С-Н-О.

Подобные диаграммы (см. следующий рисунок) представляют собой равносторонний треугольник, вершины которого соответствуют углероду, водороду и кислороду в чистом виде. Любая линия, параллельная стороне, противолежащей вершине углерода, представляет собой тройную смесь С-Н-О с фиксированной концентрацией углерода. По мере удаления от вершины С смеси становятся все

менее богатыми углеродом. То же самое имеет место для прямых, параллельных сторонам, противолежащим другим вершинам Н и О. Стороны треугольника соответствуют бинарным смесям, образованным элементами прилегающих вершин. На диафамме нанесены особые точно соответствующие основным компонентам: СН., СО, CO., и НгО.

Каждой смеси горючего газа соответствует элементарный состав С-Н-О, представляемый единичной точкой на диаграмме.

На этой диаграмме можно видеть три характерных области:

- смеси, находящиеся в области, ограниченной точками С, СО и СН-, нестабильны и в них возникают реакции, в ходе которых высвобождается углерод;

- зона, офаниченная точками НгО, СОг, и Ог, соответствует смесям, насыщенным кислородом;

850 750

Т«мпврвтур« (К)

Изивнвнив рввновасного состава сухого газа в зависииости от температуры и давления (эквимолекулярная смесь вода-метанол; шифр кривых-давление от 1 до 70 бар)

- в центральной зоне находится множество горючих смесей, термодинамическая устойчивость которых зависит от давления и температуры, а также от природы высвобождаемого углерода.

Мы видели в предыдущем примере, что при заданных давлении и температуре и отношении 0/Н состав смеси С-Н-О, находящейся в термодинамическом равновесии со свободным углеродом, строго фиксирован. Варьируя отношение 0/Н, можно получить кривую, разделяющую диаграмму на две области. Смеси, по составу С-Н-О находящиеся выше этой граничной кривой (точка А на диаграмме), неустойчивы и эволюционируют, высвобождая углерод, пока не достигнут точки Е, соответствующей пересечению граничной кривой с прямой АС. Смеси, находящиеся под кривой, устойчивы.

На двух тройных диаграммах представлены граничные кривые, соответствующие различным условиям по температуре и давлению, вычисленные в предположении, что газ совершенный, а свободный углерод имеет форму графита.

Приложение: Влияние давления на условия образования свободного углерода из газа синтеза типа Луржи при 800 К:

На второй диаграмме представлена характерная точка газа Луржи, состав которой имеется в

1073 К 873 К

773 К 573 К

10 20

30H2(fo

50 60 70 80 90 100

Атомн. % О

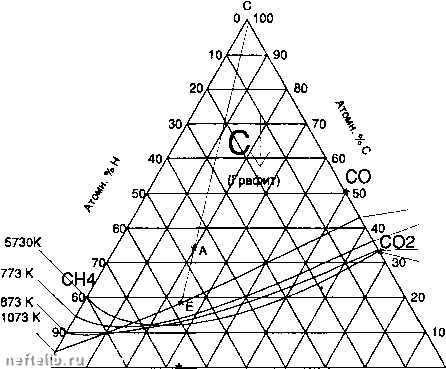

Тройная диаграмма С-Н-О при атмосферном давлении (1 ат - 101325 Па)
