Пар Н.Р.

Продувка-

Регулятор

>-

параВ.Р

К потребителям пара

Генератор

Турбина

Конденсатосборник

Возврат кондвнсата

Котел

Питательный Насос для насос заполнения

Подпиточная вода Водоподготовка

Проиэесчство силового тепле. Паровой котвп с паропврвгрвватвпви + турбина с противодавпвниви.

Ill 111

I Дым

Г--Г-

Пврегрвтая вода

Вода

Глушитель

Охл1внив

Отоплвние

I L

Охла>»внив Е1

-©-

Дополнительный котел

Двигатвпь внутреннего сгорвния. Рекуперация в форив горячей воды при t - 80 -105 "С?

Продукты

Воздушный фильтр

♦

Продукты сгорания

турбина Дым от турбины

/ Дополнитвльный воздух Yl

Использование газовой турбины для прямой сушки.

КОНДЕНСАТОР

ТЕПЛООБМЕННИКпНгОРЕЛКА ВОДЫ ОХЛАЖДЕНИЯ

Топливо

ТЕПЛОВОЙ НАСОС

КОМПРЕССОР

ГАЗОВЫЙ ДВИГАТЕЛЬ

§

ИСПРАВИТЕЛЬ

Топливо + окислитель

Рециркуляция воздуха

СУШИЛКА

Наружный воздух

Воздух загрязненный

Циркуляция холодильного агента Циркуляция сушильного агента Циркуляция воды охлаждения двигателя

Принципиальная схема сушилки с рециркуляцией (одна зона) и твплоаым насосом.

ГОРЕЛКЛ БЕЗОПАСНОСТИ

Марка PILLARD

Тип M.C.R.C

Мощность 700 кВт

Топлиао МАЗУТ

КЛАССИЧЕСКИЙ КОТЕЛ ВЬ0(ОДДЫМА

ЭКОНОМАЙЗЕР

Марка

Вьшодная скорость \ S0& об/мин

ТУРБИНА

Turbomeca Bastsn VII редуктор соосный

Мощность Механическая Потребление топлива Выхлоп газов Топливо

cos-0,8 при 500 обмин

3760 кВт • ч (15 °С -1 бер) 6,13 кг/с природный газ

ПОСТ ГОРЕНИЯ

Горелка воздушных потопов Мерка Mecanique GeneralE Foyer Turbine Тип Dull

Номинальная мощность 4186 кВт

955 кВт 3985 кВт 5°С

ГЕНЕРАТОР (рвютеоатов)

Изготовитель Cmic<;arosso Мощность 7000 кВт Рабочее давление 15 бер Марка 18 бер

Поверхность

теплообмена Температура оды

675 м 108-120 "С

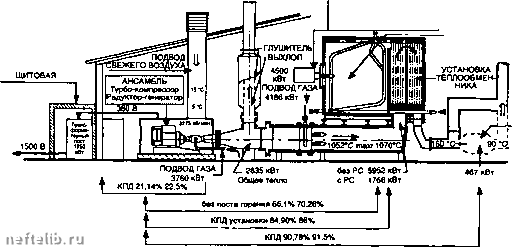

Комбинированная электроцентраль СЕЛ. Le Ripault (документы С.Е.А.).

8.5.5.10. Топливные элементы

Принцип топливного элемента состоит в прямой конверсии химической энергии в энергию электрическую, испольэуя принцип Карно, который поэво-ляет достичь повышенного КПД конверсии (0,8).

Горючмй газ

, , Анод К«твд

Электролит

Воаюх

Принципиальная схема топливного элемента.

Могут быть испольэованы несколько видов топлива, наиболее простой - водород. Чтобы использовать природный газ, нужно:

- либо создать прямой контакт природного газа и анода, передняя часть которого должна быть из платины: созданная таким образом батарея может работать при низкой температуре (менее 150°С); средняя теоретическая массовая мощность будет порядка 100 - 600 Вт/м при 0,4 - 0,5 вольт;

- либо использовать природный газ для производства водорода.

Топливный элемент для производства Нг путем реформинга CH4.

В качестве примера использования тепловых элементов можно отметить:

- космическую область (Apollo, Gemini), Токио батареи Hg/Og;

- две электроцентрали 4,8 МВт (Нью-Йорк и Токио);

- несколько установок промышленного применения в Канаде и Англии.

8.5.5.10.1. Список литературы

- B.S. Baker. - HydrocarlDon Fuel Cell Technology. Academic Press. New York (1965).

- W. Mitchell. - Fuel Cells. Academic Press. New York (1963).

- CA. Roberts. - 40 kW on site Fuel Cell Power PO-lant becomes a reality; National Fuel Cell Seminar. Newport Beach, Califomie (novembre 1982).

8.5.6. Тепловые газовые насосы

8.5.6.1. Определение

Тепловой насос - это машина, которая с помощью потребления энергии высокого качества (механическая, термическая высокой температуры, электрическая и т.д.) может:

- поднять температуру горячей среды (источник горячий);

- понизить температуру холодной среды (источник холодный).

Если

W - потребляемая энергия;

Ос - количество тепла, подаваемое к горячему источнику;

О/ - количество тепла, забранное в холодном источнике.

Имеет равенство:

Oc = W + 0,.

Количество энергии, воспринятое горячим источником, больше того, которое израсходовано. Некоторое количество тепла передано с увеличением от холодного источника к горячему.

8.5.6.2. Концепция

Тепловые насосы, применяемые при отоплении жилых домов, помещений ремесленников и промышленных значений, работают в соответствии с циклом (рисунок с. 807), проходя с жидкостью последовательно следующие этапы:

- сжатие в газообразном состоянии (увеличение температуры и давления), требующее подачи энергии W;

- конденсация (переход из газового состояния в жидкое при постоянном давлении) с потерей скрытой теплоты конденсации О;

- редуцирование без совершения работы в жидком состоянии (низкое давление и температура);

- испарение (переход из жидкого состояния в газообразное с постоянным давлением) с отбором тепла в количестве Q,.
