Классификация устаноаок сжиженных горючих газов. При объеме более 120 м хранилища являются объектом, требующим разрешения. Вторые, то есть склады в баллонах или контейнерах, классифицируются и требуют декларации, если их емкость находится в пределах от 2500 до 25000 кг. При емкости свыше 25000 кг они входят в класс складов, требующих разрешения. 5.3.2. Правила обустройства и эксплуатации Склады жидких углеводородов, состоя1чив из наземных резервуаров, подчиняются правилам обустройства и эксплуатации, вытекающим из постановления от 9 ноября 1972 г. В соответствии с их классификацией, склады попадают под действие типового постановления 211 (15 января 1980 г.). Не классифицированные склады попадают под действие постановления от 30 июля 1979 г. Те же правила используются для резервуаров емкостью менее 120 м, покрытые грунтом (полузаглубленные и подоткосные). Для резервуаров емкостью сверх 120 м следует руководствоваться правилами для новых установок полузаглубленных и им подобных по постановлению от 9 ноября 1989 г. 5.3.2.1. Хранилища в мобильных емкостях (баллонах) 5.3.2.1.1. Хранилища (2,5 тонн) 5.3.2.1.1.1. Пункт подключенных к потребителю баллонов Пункт баллонов, питающих домашнюю установку или общественное здание 5** категории: руководствоваться постановлением от 2 августа 1977 г. (статья 19 - 24). Баллонный пункт для сельскохозяйственного потребления, ремесленного, промышленного и т.д.: руководствоваться в отсутствие специальных текстов постановлением от 2 августа 1977 г. Баллонный пункт, питающий общественные здания 1, 2, 3 или 4* категорий: руководствоваться статьями GZ 7 и GZ 8 правил противопожарной безопасности и паники в общественных зданиях. Проект установки отсылается в комиссию безопасности не позднее, чем за 1 месяц до начала работ (статьи GE 2 и GZ 3 правил безопасности). 5.3.2.1.1.2. Склады неподключенных емкостей Склад баллонов и контейнеров, предназначенных для продажи: руководствоваться документом C.F. В.Р. № 105 А (и для Парижа приказом № 73 -16368 от 29 мая 1973 г.). В случае склада баллонов или контейнеров в общественных зданиях 1,2,3,4* категории: руководствоваться статьями GZ 7 и GZ 8 правил безопасности и административной ответственности, предусмотренными этим регламентом (GE 2 и GZ 3, цитированные выше). 5.3.2.1.2. Хранилища (>2,5тонн) Склады, емкостью выше 2,5 тонны, но менее или равной 25 тонн: эти склады подлежат декларированию в условиях, зафиксированных декретом № 77 -1133 от 21 сентября 1977 г. (статья 25). Технические предписания: типовое постановление 211. Склад емкостью более 25 тонн: склад требует разрешения по условиям, зафиксированным в декрете № 77 -1133 от 21 сентября 1977 г. (статья 2 и 3). Технические предписания: постановление от 9 ноября 1972 г., 2" часть (до 70м) или Г часть (более 70мЗ). Случай склада в общественных зданиях 1,2,3 и 4 категорий: - те же административные условия в соответствии с классом (декларация или требование разрешения), что и для доугих складов. Кроме того, обязательства, предоисанные статьями GE 2 и GZ 3 правил безопасности (проект установок представляется ответственному органу не менее чем зв 1 месяц до начала работ); - технические предписания: статьи GZ 5 и GZ 6 правил безопасности, которые требуют соответствия, по классификации, минимальным предусмотренным техническим условиям или по типовому постановлению 211 (склад до 25 тонн) или по постановлению от 9 ноября 1972 г. (склад емкостью более 25 тонн). 5.3.2.2. Хранение в стационарных емкостях (резервуарах) 5.3.2.2.1. Хранилища 12 5.3.2.2.1.1. Вне зоны влияния общественных зданий 1, 2, 3 и 4 категорий Правила техники безопасности, утверхаденные постановлением от 30 июля 1979 г. 5.3.2.2.1.2. В зданиях общественных 1,2, 3 и 4* категорий Общие условия: правило техники безопасности, утвержденные постановлением от 30 июля 1979 г., и административная ответственность, предусмотренная правилами безопасности (GE 2 и GZ 3). Дополнительные технические условия для всех хранилищ в стационарных резервуарах: статья GZ 9 правил безопасности.  Траверсы или опоры иэ бетона Заземление! Траверсы или v опоры иэ бетона  Крониггейны Наземное хранилище. Общие условия ионтажа (Репродукция с разрешения Жам-Эдартек). 5.3.2.2.2. Хранилища >12 м> Склад емкостью более 12 м и менее или равной 120 м. Технические предписания: типовое постановление № 211. Склад емкостью более 120 м. Технические предписания: постановление от 9 ноября 1972 г. и 9 ноября 1989 г. для новых складов. Случай склада в общественном здании 1, 2, 3 и 4* категорий емкостью более 12 nir: технические предписания: типовое постановление 211. Примечание: В декрете 77 -1134 от 21 сентября 1977 г. содержатся пределы классификаций общих емкостей складов с стационарных резервуарах" в соответствии со шкалой тоннажа, соответствующей массе продукта, содержащегося в стационарном резервуаре. Декретом 84 - 901 от 9 октября 1984 г. изменена номенклатура классифицируемых установок и для тех же складов в "сташонарных резервуарах" используется шкала в кубометрах, соответствующая общей номинальной емкости (объему) стационарных резервуаров. Пример: "5 и 50 тонн соответствуют 12 и 120 м. 5.3.3. Схема установки резервуаров 5.3.3.1. Стационарные неклассифицированные хранилище (постановление от 30 июля 1979 г.) См. рисунки на с. 521 и 522. 5.3.3.2. Стационарные хранилища, подлежащие декларации 5.3.3.2.1. Расстояния, которые необходимо соблюдать Эти расстояния рассчитываются от отверстий предохранительных клапанов или наливных горловин резервуара (см.рисунок на с. 523). 5.3.3.2.2. Минимальные горизонтальные расстояния между стенками резервуаров СНГ Они составляют: - 0,6 м, если один из резервуаров имеет вместимость более 12 м (5 т), но менее или равную 36 м» (15 т), - 1 м, если один из резервуаров имеет вместимость более 36 м (15 т), но менее или равную 84 мЗ (35 т). СХЕМА РАСПОЛОЖЕНИЯ СТАЦИОНАРНЫХ НЕКЛАССИФИЦИРОВАННЫХ ХРАНИЛИЩ Размещение с огнезащитной сплошной стеной (стойкой к огню в течение 1 ч). - Верхний край стены должен быть выше не менее чем на 0,5 уровня отверстий айв. Указанная защитная станка должна быть расположена таким образом, что горизонтальная траектория возможных паров между отверстиями а и в и элементами снизу была бы более 3 м. С другой стороны, должны быть соблюдены минимальные расстояния, указанные нижа на схвме.

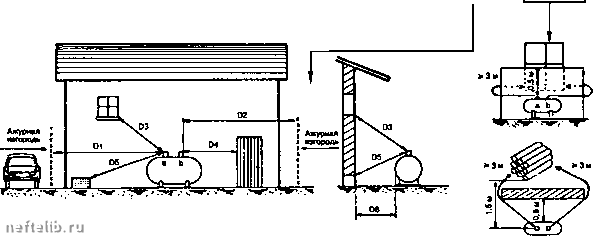

1,5 м 1,5 м 1,5 м 1,5 м 1,5 м 1,5 м 0,6м  >3м
b Ажурнм изгородь /,5 м, если низ окна находится ниже уровня верхе стенки; 3 м, если низ окна находится выше. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 [ 164 ] 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
