8.5.1.2.3.2. Горелка открытого пламени с системами зажигания и безопасности в одном корпусе

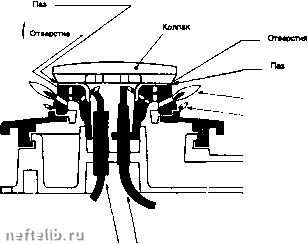

Горелка открытого пламени с системами автоматического поджига и встроенной безопасности обеспечивает защиту от риска разрегулирования и поломки: электрод запалыика и детектор пламени, расположенные в централыюм отверстии, снабженном колпачком; они таким образом эффективно защищены от наружного негативного воздействия, в то время как в обычных горелках они расположены снаружи горелки и могут быть повреждены при работе и даже выйти из строя при последующей очистке (изменение первоначально-

го положения, поломка) или при случайном опрокидывании:

- мощность - 3 -10 кВт.

Замечание: Их применение при прерывистом функционировании позволяет разрешить проблему обслуживания электродов на пульсирующих горелках открытого пламени.

8.5.1.2.3.3. Печь с принудительной конвекцией прямого газового обогрева

Печь с принудительной конвекцией (атмосфера циркулирует за счет работы турбины), горелка которой расположена прямо в корпусе печи.

Зажигант

Осноанов пламя Пилотж» пламя

Баэоласность

Подаодгаэа

Электрод зажигания \ \ Безопасность (термопара)

Горвлка с систвиой зажигания и безопасности в одном корпусе.

Печь с принудительной конвекцией и прямым газовым обогревом.

Т1фвин»

Пространстао пачи

Горелка -

-Электрод датчика Электрод зажигания

Вентилятор

Манонетр

Сопло

Оборудование отопления.

Трудности, связанные с присутствием газа, циркулирующего в корпусе и соприкасающегося с пламенем (действующем на стабильность пламени), преодолеваются применением смесительной горелки полного предварительного смешения, имеющей мелкие выходные отверстия для пламени (керамическая перфорированная панель с отверстиями 0 » 1 мм).

Зажигание, контроль и безопасность осуществляются автоматически.

Мощность горелок от 20 до 40 кВт и более (печь хлебопекаренная N =< 100 кВт).

Кроме преимуществ печи с пульсирующим воздухом (обогрев непрямой), усиленная передача тепла вынужденной конвекцией, равномерное распределение температур в корпусе печи - прямой обогрев позволяет получить:

- быстрый подъем температур (менее 10 минут);

- экономия энергии около 50% (регулирование избытка воздуха и температуры уходящих продуктов сгорания, меньше энергии, чем с теплообменником).

Замечание: Существуют также печи с принудительной конвекцией и прямого обогрева, оборудованные атмосферными горелками. Они расположены таким образом, что их работа не нарушается струями воздуха, подаваемыми турбиной. Эта техника, очевидно, менее совершенна, чем описанная выше.

8.5.2. Производство горячей воды на отопление и санитарное водоснабжение

8.5.2.1. Общая часть

8.5.2.1.1. Введение

Отопление (для жителей страны с холодным климатом) и горячая санитарная вода являются

двумя основными потребностями всей деятельности человечества Потребности в данный момент хорошо известны, т.к. они связаны с предельными потребностями комфорта индивидуума. В некоторых случаях, как в отоплении, они /е регламентированы. Изменения потребностей во времени менее известны. Они зависят в значительной степени от индивидуальных факторов (занимаемая площадь) или климата (наружная температуре!, солнечная ориентация) и не могут бьпъ определены иначе, чем статистическим способом. Эш два типа данных, мтовенных и зависимых от времени, необходимы, чтобы определить полностыо (мощность, отопительные при(5оры, регулирование и т.д.) системы отопления или нагрева воды для санитарных нужд

8.5.2.1.2. Отопление

8.5.2.1.2.1. Выражение комфорта

Цель отопления - сделать условия жизни в жилище приятными, если наружные условия неблагоприятны.

Чтобы избежать потерь энергии, регламент предписывает, что твмпвратура воздуха в помещении не должна превышать 19°С. Температура воздуха не является единственным критерием комфорта; тип отопления (горячая вода или горячий воздух), тип нагревательных приборов (радиатор, конвектор, отопительные панели, приток теплого воздуха) также влияют, особенно на распределение температуры внутри помещения. Использование горячего воздуха как теплоносителя требует точного контроля скорости воздуха

8.5.2.1.2.2. Потребности в тепле

8.5.2.1.2.2.1. Потребности мгновенные (единовременные)

Если учитывать только влияние наружной температуры, мтовенные потребности в тепле

выразятся уравнением:

Q,-GV(e,-e,)

V - объем помещения, м;

ве - установленная внутренняя температура, °С;

вь - базовая наружная температура (температура 2% риска), °С;

G - уделы<ая объемная тепловая характеристика здания, Вт • м • К-Ч

Коэффициент G, который учитывает передачу тепла через стену и вентиляцию воздуха, составляет от 0,7 до 1,0.

С учетом солнечной ориентации коэффициент G заменяется на коэффициент В, который составляет порядка 0,5 - 0,75,

Оу-ВУ(в,-вь)

8.5.2.1.2.2.2. Годовые потребности

Годовые потребности в тепле определяются из выражения:

Q. = BVDH-Qecs

где:

В -удельная тепловая характеристика, определенная выше;

V - объем квартиры (здания);

DH-число градусов-часов, определенных из выражения

он=2:(в,,-в,,)

где: и вы, - среднечасовая температура.

В зависимости от района DH изменяется от 37000 до 63 ООО фадусов-часов.

Qecs. - количество тепла, полученное горячей санитарной водой.

Можно определить годовое потребление с помощью уравнения:

где ц - средний коэффициент полезного действия установки отопления. ti - обычно близко к 0,58.

8.5.2.1.3. Горячая санитарная вода

8.5.2.1.3.1. Использование

Горячая вода в доме используется для двух целей: мытье (посуды, белья и т.д.) и для гигиенических целей.

На кухнях горячая домашняя вода используется для удаления жира и мытья посуды. Удаление жира требует температуры 60°С. Текущее мытье посуды требует температуры более низкой, порядка 40°С. Машины для мойки посуды, применяемые часто в общественных установках, требуют температуры выше - порядка 65 - 70°С.

В ванной комнате речь идет прежде всего о снабжении душа и ванной, температура порядка 40°С вполне достаточна. Машина стирки белья снабжается горячей водой с температурой порядка 85°С.

8.5.2.1.3.2. Потребности

8.5.2.1.3.2.1. Потребности различных абонентов

Каждое направление использования требует определенного объема и расхода.

В таблице даются данные различных направлений использования горячей воды

8.5.2.1.3.2.2. Дневное потребление

Потребности в горячей воде изменяются в течение дня. Максимум приходится на 8 ч (туалет), между 11 и 13 (кухня), около 17 ч (туалет), между 17 - 20 ч (кухня) и в 21 ч (туалет для семей с детьми). Дневной объем потребляемой горячей воды составляет порядка 150 литров для квартиры типа F 3, но величина очень меняется. Замеры, произведенные при анкетировании, показали, что колебание потребления ±100% по отношению к средней величине.

8.5.2.1.3.2.3. Необходимая мощность

Надо чтобы аппарат по производству горячей воды обеспечивал потребности, как минимум, наиболее крупного потребителя, которым является ванная. Нежелательно, чтобы аппарат имел очень большую мощность, Т.К. это приводит К тому, что он работает в режиме выше оптимального, что приводит к снижению коэффициента полезного действия, за исключением случая использования аппарата, производящего горячую воду конденсированием паровой фазы.

Во Франции полезная мощность в 22,6 кВт считается комфортной мощностью, позволяющей поднять с 15°С (средняя температура холодной воды) до 60°С. 7,2 литров воды в минуту.
