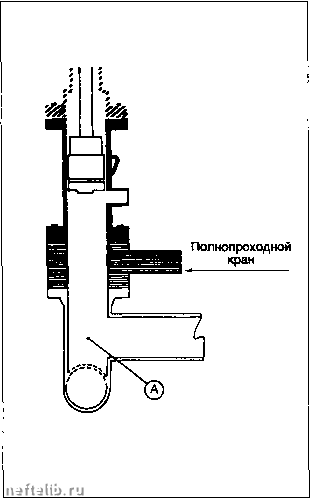

Перекрытие с помощыо чашечки.

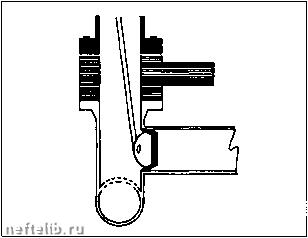

Сверление тройника и пуск газа.

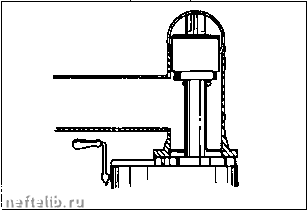

Перекрытие с помощыо деформируемого эластомера.

Выход

Начальное состояние Направление движения

газа

Центральная траншея

Вход

Байпасе

Схема соединения с помощыо электросварки.

Установка муфты (или ответвления)

Перекрытие с помощыо сплющиввтвля труб.

Перекрытие трубопровода

Перекрытие ответвления

Окончательное состояние

<

Перекрытие под давлением.

Сверление тройника ответвления и пуск газа после сварки без газа представлено на рисунках с. 668.

Использование тройников облегчает врезку при дальнейшей эксплуатации.

7.8.4.3.2.2. Соединение конструкций иэ полиэтилена при среднем давлении (В)

Соединение полиэтиленовых труб разделяется на три этапа:

- установка байпасеа;

- продувка и соединение. Перекрытие трубопровода реализуется:

а) путем сжатия (пережатия) труб наружным номинальным диаметром 110 мм;

б) с помощью оборудования для врезки под давлением для трубопроводов наружным диамет-рюм от 125 до 200 мм;

- продувка, пуск газа и установка на место усиливающей подкладки в части трубопровода, который был пережат;

- перекрытие вреэки и электросварка пробки, если врезка осуществлялась под давлением.

7.9. РЕГЛАМЕНТАЦИЯ, ОТНОСЯЩАЯСЯ К СООРУЖЕНИЯМ РАСПРЕДЕЛЕНИЯ ГАЗА

7.9.1. Регламентация технологической концепции установок и безопасности

7.9.1.1. Правила безопасности сооружений транспорта горючих газов по трубопроводам

Речь идет об Указе от 11 мая 1970 г., относящемся к сооружениям транспорта, которые применяются к сооружениям распределения, при выполнении одновременно трех условий: материал труб - сталь; давление - рабочее, которое может быть достигнуто в процессе эксплуатации по крайней мере 4 бар; произведение давления (в бар) на диаметр наружный (в мм), по крайней мере равно 1500{Р.Д.г1500).

7.9.1.2. Технические правила и правила безопасности, применяемые к установкам горючих газов и сжиженных углеводородов, расположенных в жилых зданиях или зависимых от них

Речь идет об Указе от 2 августа 1977 г., который применяется к общим отключающим устройствам и всем сооружениям, расположенным ниже.

Надо заметить, что для части сооружений, которые входят в концессию поставщика, строитель совместно с поставщиком должен выбрать необходимую техническую спецификацию.

Указ от 2 августа 1977 г. дополняется инструкцией DTU 61-1 Installations de gaz", журналами нагрузок, которые адресуются к строителю, и инструкцией, относящейся к общественным работам, пуску сооружений (началу строительства) и пуску в работу.

7.9.1.3. Примечания

Для распределительных сетей, не относящихся к Указу по транспорту от 11 мая 1970 г. или декрету от 18 января 1943 г., т.е. в общем для сооружений среднего низкого давления (МРВ и BP) так же, как для подсоединений (ответвлений), расположенных вверх от общих (5тключающих органов, не существует регламентации публичных властей.

Правила, которые применяют, вырабатываются строителем.

Впрочем, журнал нагрузки распределения, подготовленный ответственным за входящие в концессию сооружения распределителем, имеет цель зафиксировать правила, установить техническую спецификацию для выбора предприятия, улучшения оборудования, пуска в работу сооружений, проверки обслуживания и эксплуатации сооружений, имеющих нафузку.

Заметим, что декрет от 18 января 1943 г. предусматривает, что общественные власти могут установить технические правила и правила безопасности, если сооружения, входящие в систему распределения, подвержены по своей природе часто повторяющейся или тяжелой по последствиям опасности.

7.9.2. Регламентация

7.9.2.1. Создание концессии системы общественного распределения газа

Она может рассматриваться только в виде соглашения общественного распределения, которому придается журнал нафузки, фиксирующий права и обязанности соответствующих авторитетов, концессионеров и потребителей.

Начиная с закона от 2 марта 1982 г. и дополнительного закона от 22 июня 1982 г., журнал нафузки одобрен декретом № 61-1191 от 27 сентября 1961 г. и может служить только моделью.

Журнал нафузки является предметом обсуждения между авторитетами соглашения и будущими концессионерами. Соглашения и журнал нагрузки принимаются решением муниципальных советов и не могут быть приняты префектом.

В общем журнал нагрузки обсуждает следующие основные вопросы: пределы и сроки концессии, расположение сети и прикрепленных клиентов, условия поставки и качество газа.

Если поставщик хочет снабжать новых клиентов от существующих сооружений на основе новой концессии, он должен удовлетворить требования декрета от 15 октября 1985 г. (режим транспорта горючих газов по трубопроводам).
