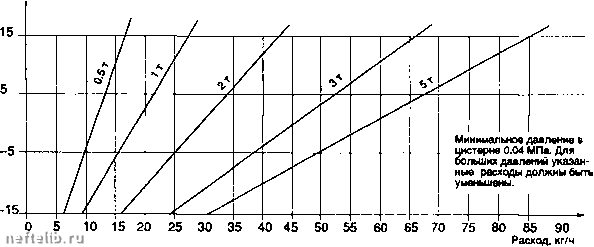

Главная Переработка нефти и газа 5.1.5.2.2. Максимальный постоянный расход малых резервуаров пропана (пре-крещение отбора при 25% викости). Средние коэффициенты умножения вышеуказанных расходов в режиме непостоянного использования 2часавденьх2 4 часа в день X 1,3 В случае повышения потребности (например, при расширении установки) можно обеспечить бесперебойное снабжение аппаратов или увеличивая емкости хранения (увеличение благодаря расширению площади массообмена) или установив испаритель. 5.1.6. Пункт хранения баллонов 5.1.6.1. Состав баллонного пункта
5.1.6.2. Несколько правил безопасности, касающихся пунктов хранения баллонов (постановление от 2 августа 1977 г. Д.Т.и. 61-1) в общем случав сосуды, содержащие углеводороды, не должны подвергаться действию источников тепла, способных их нагревать до температуры более 50°С. 5.1.6.2.1. Бутановые баллоны Бутановые баллоны подсоединенные или нет, могут устанавливаться в регламентируемых проветриваемых помещениях, снабженных в определенных случаях низким навесом. Они обычно устанавливаются вблизи газопотребляющих установок. Используемые шкафы должны иметь вентиляционные отверстия вверху и внизу. Тем не менее, запрещено хранить в одном помещении более одного не подсоединенного к потребителю сосуда с коммерческим бутаном емкостью более 10 литров. 5.1.6.2.2. Пропановые баллоны Пропановые баллоны, подсоединенные или нет, емкостью более 6,5 литров (2,8 кг) должны находиться снаружи жилых помещений в укрытиях, отделенных от жилых помещений, но могущих к ним примыкать. Эти сосуды должны находиться на горизонтальных ровных и устойчивых площадках, которые не должны быть на всем своем протяжении ниже уровня окружающей местности. Они должны быть в принципе удалены не менее чем на 1 метр от отверстий в жилых помещениях, расположенных на уровне земли и от канализационных колодцев, не защищенных сифоном (статья 6, 112 Д.Т.и. № 61.1 указывает меры предосторожности в том случае, если эти условия не могут быть соблюдены). Температура окружающей среды, °С  Максииальный непрерывный расход для неболыиих резервуаров пропана.  к потребителю «шмния (фмультпмно) баллонм Уромнь устяномш жая трубка) I Раост Расстоиин» и» шна» 1 м Схема установки пункта пропановых баллонов. Фильтр перед редуктором Ограничитель давления Пропановая установка. Питание индивидуально из I Кран перекрьггия(факультативно) Ограничитель давления газа по нормам NF Автомтический переключатель баллонов Гибкий соединительный шланг, нормализованный по NF  Гибкая трубка по нормам NF бутан, пропан Редуктор-отключатвль - по нормам NF Перекрывающий кран Приивр домашней установки с постоянным питанием из фиксированного резервуара или пункта с баллонами пропана. Общая отсекающая задвижка обязательна, если резервуар расположен более чем в 20 мот жилища. Баллонный пункт может располагаться или на открытом воздухе или в укръггии. Укрытие может примыкать к зданию или быть встроенным в него при условии, что в нем будут находиться только баллоны с трубопроводами, их обслуживающими и что укрытие будет отвечать некоторым условиям. Эти условия перечислены в статьях 1 - 2 Д.Т. U. № 61-1: Инструкции относительно общих обустройств, в особенности в части, касающейся верхней и нижней вентиляции через отверстия 200 см каждое. 5.1.6.2.3. Пункты пропановых баллонов Пункты пропановых баллонов должны быть снабжены: - или переключателем, позволяющим после операции переключения изъятие пустого (или пус- тых) баллонов, вентили которых должны закрываться без утечки газа в атмосферу, обеспечивая одновременно непрерывную и постоянную подачу пропана к различных аппаратам установки. - или устройством отсечки, расположенным перед редуктором первой ступени, это устройство не должно позволять опорожнение системы трубопроводов во время замены пустого баллона полным. Соединение баллонов может быть еделано: - или с помощью металлических трубок, - или с помощью гибкого шланга NF газ. Защитная стенка обязательна только в случае, если баллон расположен на расстоянии менее 1 м от двери здания, расположенной на том же уровне или ниже уровня баллона.   Трехходовой кран Можно такжв использовать данную схвму с одной изолирующей задвижкой на каждом резервуаре. В данном случае необходим клапан термического расширения Дистанционное раздаточное устройство JUpewS" 1 - Двойной наливной клапан Питание от двух резервуаров 2 - Промежуточное соединение 3-Заземление 4 - Латунная пластинка, припаянная для выравнивания потенциалов 5 - Пвреводник из кованой стали 6-Пробка  Якорная проволока Сборка предохранительного колпака  0 1 1/4" 31,75 мм Двойной наполнительный клапан (разрез) Устройства налива стационарных резервуаров. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 [ 162 ] 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 |
||||||
 |
 |
