7.6.1.3.4. Правила сооружения

Подсоединение должно осуществляться перпендикулярно к пересекаемому пути или распределительному трубопроводу.

Сетка или полоска из цветного пластического материала укладывается над образующей ответвления трубопровода, кроме случая укладки футляра или горизонтального бурения.

Проникновение в здание под землей через стену должно обязательно быть выполнено герметично. Журнал нагрузки (ДТиб1.1) должен служить справочником для оборудования, установленного по ходу газа за отключающим устройством.

7.6.1.3.5. Квалификация персонала

Он должен быть подготовлен к работе с выбранной техникой.

Спецификация ATGB540-9 уточняет квалификацию сварщика, пайщика и сваро-пайщика.

7.6.1.3.6. Арматура

Приводятся только отключающие устройства (задвижки, краны, предохранительно-запорные краны, установленные на подающих трубопроводах среднего давления), регуляторы и счетчики.

7.6.1.3.6.1. Задвижки (краны)

- Латунные краны низкого давления (BP), приваренные к свинцу или припаиваемые к меди 50 мм;

- стальные задвижки на среднем давлении (МРВ) приварные;

- краны латунные низкого давления (BP), соединение плоское (накидная гайка) 50 мм;

- кран латунный счетчика, низкого давления (BP), соединение накидной гайкой 50 мм;

- кран латунный среднего давления (МРВ), соединение сферо-коническое 32 мм;

- клапан отстойник среднего давления (МРВ), соединение сферо-коническое 32 мм.

7.6.1.3.6.2. Отсекатель расхода среднего давления (DDMP)

Этот аппарат автоматического отключения подачи газа, если расход превосходит в 1,5 раза номинальное потр<эбление домового трубопровода. Он включается снова в работу только поставщиком газа.

7.6.1.3.6.3. Регулятор давления

Принципиальные размерные характеристики приводятся ниже на рисунке.

Модели В6 и В10 располагают функцией ручного перекрытия (закрытие случайное).

Номинальный расход (газ Н, плотность 0,61; в нм/ч при ОС и 1,013 бар):

Сошр/ятт» плоское с накидной гайкой (М)ВАС-5Ч)1

В4-20

В6-20

В10-Зг

В25-Зг Гаа (M)RAC-S4>4

вен 30-25

1---

85-

Размеры а плана: от оси назад-66мм атосиал«ред-90мм

Регулятор давлтия.

Примечание: Номинальный расход другого газа находится путем умножения на следующие коэффициенты:

воздух-бутан - 0,71,

воздух-пропан - 0,73,

газ природный сжиженный - 0,98,

пропан - 0,63.

Давление на входе при номинальной работе:

- минимальное - 0,5 бар (0.8 бар для ВСНЗО),

- максимальное - 4 бар.

Характвристики регулирования (с. 644). Регулятор попадает в состояние опасности, если:

- отмечается избыточный расход (120 -150% номинального расхода),

- отсутствует давление на выходе,

- отсутствует давление на входе (прекращение работы).

Необходимо ручное включение в работу.

В случав повышения давления на выходе открывается сбросной клапан, затем аппарат переходит в безопасное состояние.

7.6.1.3.7. Счетчики

См. разд. 7.7.

7.6.1.3.8. Испытания

7.6.1.3.8.1. Трубопроводы, находящиеся перед общим отключающим устройством

Они должны подвергаться испытаниям, установленным спецификацией поставщика.

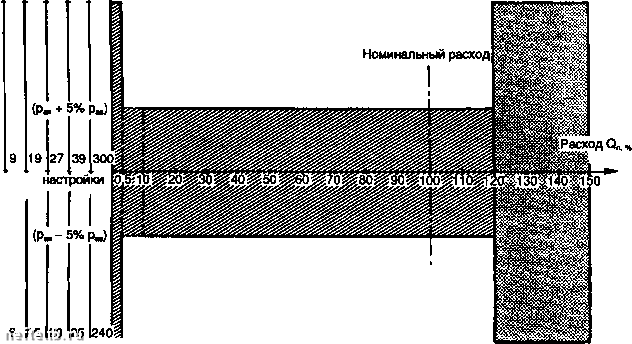

Максимальное

давление , Давление на выходе р„, мбар по отношению к Рш I m г» -t-

15 23 30 45 360

Давление

Минимальное давление по отношению к р

Зона нормальной работы от О до 120% Qn Зона отключения от 120 до 150% Qn

Огибающая нижних допустимых давлений в функции расхода.

7.6.1.3.8.2. Трубопроводы, расположенные за общим отключающим устройством

Они должны подвергаться различным испытаниям и контролю, указанному в ДТибМ и отраженному в таблице.

7.6.1.3.9. Приемка установок

Строитель готовит соответствующий сертификат, один экземпляр которого предназначен эксплуатационнику или владельцу и второй - поставщику (Указ от 2 августа 1977 г.).

7.6.2. ВНУТРЕННИЕ УСТАНОВКИ

7.6.2.1. Терминология

Внутренние установки включают трубопроводы и аксессуары, позволяющие подать газ до аппаратов использования от выхода счетчика:

- при отсутствии счетчика - от выхода отключающего устройства, расположенного перед точкой входа трубопровода в здание (статья 13-2 Указа от 2 августа 1977 г.);

- или, если речь идет о кухонной плите - от выхода отключающего устройства (статья 13-3 того же Указа).

Часть внутренней установки может находиться в соответствии со своим назначением вне здания, например, в саду, она тем не менее всегда находится на частной территории.

7.6.2.2. Условия установки

7ЛЛЛЛ. Ограничение давления

Во внутренних установках жилых коллектвных домов, кроме домов второго рода, имеющих не более десяти квартир на лестничной клетке, макси-малыюе избыточное давление не должно превышать 500 мбар (см. раэд. 7.6.1.1.).

7.6.2.2.2. Прокладка трубопроводов

Трубопроводы не должны иметь никаких механических соединений при пересечении невентилируе-мых помещений или проходит их в штрабе. Сочленение называется механическим, когда соединение и герметичность осуществляются отдельно, соединение с помощью гаек с резьбой без герметичности; на рекзьбе или с помощью болтов; герметичность за счет сжатия гарнитуры, прокладки и т.д

Трубопроводы и различные приспособления к ним должны быть плотно соединены между собой и надежно закреплены на стенах, перегородках, перекрытиях.

Когда трубопровод проникает в здание из земли через подземную часть стены, цилиндрическое пространство между стеной и трубой должно быть герметично заделано.

Трубопроводы должны быть расположены на расстоянии не менее 3 см от электрокабеля и дру-шх коммуникаций, кроме случаев, где это расстояние уменьшено до 1 см. Для подземных трубопроводов это расстояние должно быть не менее 20 см; если это невозможно выполнить, трубопровод располагается в электроиэолированном кожухе, концы которого удалены от электрического кабеля не менее чем на 20 см.

Запрещено использовать газопровод как зазем-литель электроустановок и радиоэлектрических приборов и использовать его в качестве механической опоры, для чего он не предусмотрен.

Применение свинцовых трубопроводов в новых зданиях запрещено.

Полиэтилен разрешен для использования вне зданий в подземном положении.

7.6.2.2.3. Краны управления аппаратов

Все аппараты, имеющие фиксированные патрубки, должны управляться кранами, расположенными в непосредственной близости от аппаратов, и иметь к ним лепа1Й доступ.

Когда аппарат установлен на жесткой трубе и имеет управляемый кран на входе, кран на выходе может быть не предусмотрен, если патрубок на выходе закрывается пробкой на резьбе, когда аппарат не работает.

В случае поступления газа от распределительной публичной сети комнатные краны аппаратов жарения или машин стирки белья должны отвечать следующим характеристикам:

- выходной патрубок диаметром 15 мм должен иметь резьбу с шагом Q1/2 в соответствии нормам NFE03-005, октябрь 1970 г.;

- конец соединения обрабатывается и полируется, чтобы смонтировать металлизованный шлангарма которого соответствует нор-

Краны по нормам NFE29-135 и 29-138 соответствуют этим условиям.

7.6.2.2.4. Подсоединение аппаратов

В таблице приведены типы подсоединений в зависимости от категории аппарата.

7.6.2.2.5. Испытание трубопроводов

Газовое оборудование, установленное строителями, подлежит различным видам испытаний и контролю, указанному в таблице.

Распределение

Трубопроводы снабжаются от распределительной

сети

Испытание на механическую прочность

Испытание на герметичность

Контроль отсутствия утечек

В каких случаях должно осуществляться испыта-

Когда оборудование ра1ботает при давлении более 400 мбар (независимо от длины труб)

Когда установка работает под давлением р

- р S 400 мбар - все трубы длиной более 2 м,

- р> 400 мбар-все трубопроводы независимо от длины

Если р 400 мбар - все трубы длиной < 2 м

Испытания и контроль трубопроводов.

7.6.2.2.6. Приемка установок

Строитель составляет сертификат соответствия, один экземпляр которого предназначен эксплуатационникам или владельцу, а второй - поставщику (распределителю).
