4.3. Поведение материалов при низких температурах

4.3.1. Металлы и

низкотемпературные (криогенные) сплавы

4.3.1.1. Металлургия и низкие температуры

Некоторью результаты, полученные в металлургии, важные в криогенной технике, перечислены ниже:

- кристаллическая система металла или сплава прямо влияет на их способность к пластическим деформациям, в зависимости от наличия или отсутствия плоскостей скольжения;

- температура может изменить кристаллическое состояние некоторых металлов или сплавов и, следовательно, их механические свойства;

- различают два типа разрыва под нафузкой:

• пластичный разрыв, характерный для металлических материалов, способных к значительным деформациям перед разрывом, который распространяется по линиям скольжения кристаллической системы;

• хрупкий разрыв (разрушение), соответствующий двум формам ра1!зрушения:

- разрушение расслоением, которое распространяется с большими скоростями без видимой деформации по особым кристаллическим плоскостям;

- межгранулярный разрыв, характеризующийся межгранулярными связями кристаллической системы.

Температура является тем параметром, который вызывает ту или иную форму разрушения. В частности, если изучают сопротивление металлических материалов при понижении температуры при медленном нафужении, сопротивление разрыву (предел прочности) и предел упругости имеют тенденцию к сближению и сталь способна разорваться без пластической деформации по типу хрупкого разрушения.

Из этого следует, что при использовании металлических материалов в криогенных условиях, где необходимы большие температурные циклы, мера их хрупкости должна быть определена: это определение состоит в уточнении опытным путем зоны перехода пластичности этих материалов.

Были проведены многочисленные более или менее сложные - . .я, давшие приближенные значения температуры, при которых появляется риск развития хрупкого разрушения в данной реальной структуре.

Самое простое, но далеко не самое используемое испытание, это испытание на пластичность, которое заключается в испытании на удар посредством маятникового молота по образцу металла, опирающемуся на концевые опоры и имеющему вырез в форме V. Для того, чтобы построить кривую пластичности, достаточно разрушить серию образцов при понижающихся температурах опыта, начиная с температуры окружающей среды, и зарегистрировать для каждого значения температуры энергию, поглощенную при разрушении (эта энер-П1Я определяется по углу подъема маятника-молота, при опускании которого образец разрушается).

Механические характеристики ивталлических материалов при понижающихся температурах и медленном нвгружении

В области СПГ используются металлы и сплавы, имеющие и не имеющие зону перехода пластичности.

Кстати, физическое свойство, которое в первую очередь следует принимать во внимание при решении вопроса о применимости металлов при низких температурах, есть их теплопроводность.

4.3.1.2. Металлы и сплавы без зоны перехода пластичности

Это семейство состоит из:

- меди и ее сплавов;

- алюминия и его сплавов;

- никеля и его сплавов;

а также аустенитных сталей *.

4.3.1.2.1. Медь, алюминий, никель

В таблице на с. 444 указаны металлы и сплавы, используемые в установках СПГ, а также их механические статические и динамические свойстве при температурах от комнатной до -196°С (температура жидкого азота), то есть тех температурах, при которых по причинам удобства эти характеристики измеряются.

В практике СПГ не применяются обычные сплавы, такие как:

- бронзы на основе олова;

- латуни с содержанием цинка более 35%;

- сплавы алюминиево-цинковые;

- все сплавы, подвергнутые холодной прокатке.

Таблица теплопроводности алюминия.

Сплав AG 4 MC очень широко используется, в частности, для сооружения криогенных резервуаров.

Предпочтительная область применения семейства алюминиевых - это теплообменники.

* Ранее и здесь в тексте: испьп-ание KCV - удельная нагрузка деформации по Шарли V (СЬафу V). Прим. ред.

Средние механические характеристики металлов и сплавов, не имеющих зоны перехода пластичности.

4.3.1.2.2. Аустенитные стали

В нижеследующей таблице даны средние механические характеристики наиболее часто используемых для сПГ аустенитных сталей, в которых содержание железа превышает 50% и которые, если их используют для изготовления листовых материалов (корпуса резервуаров), подлежат французской нормализации: NFA 36209 - Листы стальные аустенитные для аппаратов под давлением при низких и сверхнизких температурах.

Тем не менее настоятельно рекомендуют использовать для СПГ аустенитные стали с добавкой азота в условиях, когда напряжения под нагрузкой остаются ниже 80 МПа или даже 120 МПа

Сталь Z2CN18-10 по американским нормам именуется 304L

Сталь Z2N 36 известна под коммерческим названием Инвар. Она обладает очень низким значением коэффициента расширения в зависимости от температуры: 1.5 • IO-* К- в интервале между-180 и 0°С, или примерно 1/10 этой величины для стали 304L Используется эта сталь, в частности, для изготовления внутренних емкостей некоторых метановозов (см. § 4.6.1) и некоторых наземных резервуаров (см. § 4.8). Ее теплопроводность изменяется от 8.36 Втм--К- при минус 160»С до 14.63 Втм-К- при 20°С.

Средние механические характеристики аустенитных сталей.

4.3.1.3. Металлы и сплавы, имеюиие зону перехода пластичности

Это семейство объединяет обычнью нелегиро-ванные или легированные железистые стали, которые прошли термообработку и в которых снижена концентрация примесей, и особенно стали с до-

Содерзкание никеля

Удельная работа деформации, декаДж/см по Шарли

-I-1-1-1-1-г-

-250-200-150-100 50 О 50

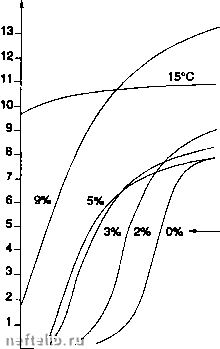

Изменение удельной рвботы деформации по Шарли У/для различных сталей с содержанием никеля от О до 9% а зависимости от температуры.

бавкой никеля. В этих сталях происходит смещение зоны перехода пластичности в сторону низких температур. Кривые, на приведенном ниже графике, показывают характер изменения перехода зоны пластичности для различных типов сталей с содержанием никеля от О до 15%.

Для использования в области СПГ рекомендуется только сталь с 9% никеля: зона перехода пластичности ее находится ниже минус 186°С, механические характеристики лучше, чем у других сталей (см. рисунок) и она достаточно экономична в производстве.

Обычно выплавляемая в электропечах, эта сталь должна иметь строго определенный состав,

Механические характеристики сталей с содержанием 9% никеля: Е -модуль упругости; R - сопротивление разрыву; Re - предел упругости; U - предел усталости от переменного изгиба; А,%- удлинение при разрыве.

Минимальные значения механических свойств

ASTMA553 (американские нормы)

Afnor NF А 36208 (французские нормы)

Лист толщиной еЗОмм

Сопротивление на разрыв при 20°С (МПа) Предел упругости при 20°С (МПа) Удлинение при 20°С (%)

Уд. работа деформации по Шарли V при -196°С по длине, мин (декаДж/см*)

Уд. работ деформации по Шарли V при -19в°С в поперечном направлении, мин (дека Дж/см)

690 - 825 585 20

2686 588 19

индивидуальное знач! среднее значение: 6

в: 5

Углерод

Никель

Кремний

Сера

Фосфор

Хром Моли(ден

Химический состав:

%макс. %макс. %макс. %макс. %макс. %макс.

Тип1

0,13 8.4-9,6 0,13-0,32 0,040 0,035 0,98

Тип II

0,13 7,4-8,6 0,13-0,32 0,040 0,035 0,98

0.12 8,5-9,5 0,35 0,035 0,035 0,6 0,20 0,10

Спецификации прокатной стали с содержвнием 9% никеля.
