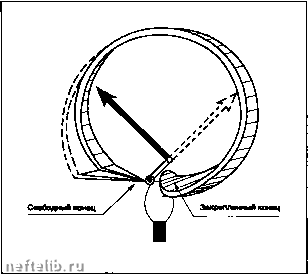

Главная Переработка нефти и газа 1.12.2.7. Манометр Бурдона Чувствительным элементом является трубка эллиптического сечения, изогнутая в виде полумесяца; флюид, в котором измеряется давление, заполняет ее до закрепленного конца. Подвижный конец соединен рычажной передачей с показывающей стрелкой. 1.12.2.8. Сильфонный манометр Используемый для высоких давлений, этот прибор имеет емкость в виде сильфона, деформирую-щукх:я под действием давления и соединенную с показывающей стрелкой. Манометр Бурдона. 1.12.2.9. Грузопоршневой манометр Принцип действия состоит в равновесии поршня под действием измеряемого давления и груза известной массы. Для уменьшения трения и хорошей центровки поршень непрерывно вращается в цилиндре. Обозначив через р измеряемое давление, М - суммарную массу, действующую на поршень, д- ускорение свободного падения, S - площадь поршня, в состоянии равновесия имеем S Грузовые манометры, как правило, представляют собой эталонные приборы, для которых изготовитель составляет поправочные таблицы в зависимости от температуры и давления. 1.12.2.10. Электрические манометры, датчики давления 1.12.2.10.1. Емкостные датчики Измерительный элемент образован деформируемой мембраной и двумя неподвижными электродами, обрагг/ющими пару конденсаторов. Изменение давления приводит к дисбалансу между двумя кон-двнсаторами. Разность их емкостей обрабатывается электронным контуром (см. рисисунок на с 203). 1.12.2.10.2. Датчики сопротивления Тонкая мембрана, несущая на себе тензоменри-ческие датчики, соединенные в bvibb мостика Уит-стона, находится под давлением. Дисбаланс мостика при нагрузке порождает пропорциональный ей сигнал. Резервуар Насос Приемник давления Образцовые грузы Указатель подъема Поршень Грузопоршнввой манометр. Бшюстный датчик. Различают три типа технологий: - металлические датчики, наклеенные на мембрану, или расположенные в вакууме; - полупроводниковые датчики на кремниевых пластинках; - датчики сопротивления, расположенные в виде толстых слоев. 1.12.2.10.3. Датчики с дифференциальным трансформатором В этом типе датчика используется трансформатор, сердечник которого перемещается под действием элемента, деформирующегося под давлением. Возникающее при этом изменение связи между вторичными обмотками трансформатора преобразуется соответствующей электронной цепью. Иэивритвльная ячейка. 1.12.2.10.4. Датчики с незатухающими колебаниями Их принцип действия основан на связи, которая существует между собственной частотой колебаний измерительной ячейки и механическим воздействием, которому она подвергается. В настоящее время используются измерительные ячейки двух типов: - колеблющаяся струна; - кварцевый резонатор (см. рисунок на с. 204). Тип манометра Точность Область применения (избыточное давление) Жидкостью манометры с июбразной трубкой с вертикальной трубкой с наклонной трубкой манометр Асканиа манометр Дебро водяные ртутные водяные ртутные ±1 мм вод. столба ±1 мм рт. столба ±0,5 мм вод. столба ±0,5 мм рт. столба ±0,1 мм вод. столба ±0,01 мм вод. столба ±0,01 мм вод. столба от 50 до 15 ООО Па от 1 ООО до 15 ООО Па от 50 до 30 ООО Па от 500 до 300 ООО Па от 50 до1 ООО Па отОдо 1 500 Па от0до2000Па Грузопоршневой манометр <10- измеряемой величины от 20 до 30 ООО кПа Металлические манометры • с трубкой Бурдона • ссильфоном ±0,1% максимального значения шкалы ±0,1% максимального значения шкалы от О до 600 ООО кПа от О до 2 500 кПа Электрические манометры • емкостный датчик • датчик сопротивления • датчик с дифференциальным трасформатором • датчик с колеблющейся струной • датчик с кварцевым резонатором 0,25% максимального значения шкалы от 0,1 до 05% максимального значения шкалы 0,25% максимального значения шкалы ±10 измеряемого значения ±10- максимального значения шкалы от О до 15 ООО кПа от О до 30 ООО кПа от1 250до7 000кПа от 1 до 5 ООО кПа от О до 15000 кПа Сравнительные характеристики манометров. Кмрцмый рпонатер Ооциллятор pwwii Датчик с незатухающими колебаниями. 1.12.3. Измерение расходов методом сужения потока 1.12.3.1. Общие соображения 1.12.3.1.1. Принцип Испо/ъзуемью приборы (диафрапу1а, сопло, труба Вентури), называемые первичными элементами, устанавливаются в потоке жцдкости, текущей по трубопров. Они создают разности статических давлении межд вхрдом и выхрдом из прибора, значение которой позволяет определить величину расхода, если известны термоумамиче-ские условия течения. В стандарте NFX10 -102 от июня 1980 года (заменившем NFX10 -101 от декабря 1970 пздш описаны формы и способы использования приборов, для которых многочисленные тарировки позволили получить согласованные системы использования. 1.12.3.1.2. Основные формулы Массовый расход Входим 77 ол кромкаО ТопцмиаЕ Вииянм Толщина Оск ешатрии Налра Выпяная Шайба стандартной диафрагмы. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 [ 59 ] 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 |
||
