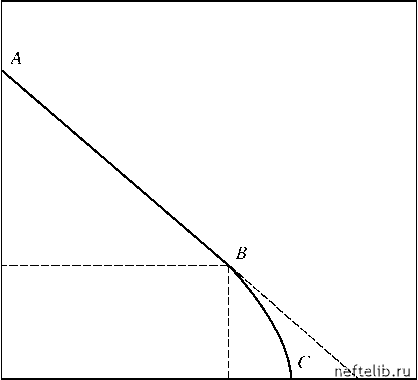

Рис. 5.16. Композитная индикаторная кривая

Для определения дебита скважины в условиях локального разгазиро-вания предложено [18] использовать композитную индикаторную кривую (рис. 5.16), при построении которой используют следующие предположе-

ния:

при Pc < PHac (участок AB на рис. 5.16) зависимость Q от Pc прямолинейна:

Q = K(Pr - Pc), (5.34)

где K - коэффициент продуктивности скважины в отсутствие газа;

при 0 < Pc < PHac отрезок индикаторной кривой (участок BC) подобен кривой Вогеля, т. е. описывается уравнением (5.33) с

5 = Pc

Q~ = Q QHac

Qm QHac

Q - QHac

Qm - Q Hac

= 1 - 0,2

- 0,8

(5.35)

QHac = K (PR - PHac ) ;

кривая BC касается прямой AB, т. е. углы их наклона в точке B равны:

dQ (Рпас + 0) = dQ (Рпас - 0)

(Qm - Quae ).

С учетом (5.34)-(5.36) получим окончательно

K (PR - Pc ), Pc > PHac

Q = 1 Q + KPHac QHac

r \

1 - 0,2

- 0,8

(5.36)

Pc < PHac . (5.37)

Результаты Вогеля с аналитической точки зрения

Итак, Вогель обнаружил замечательный факт существования универсальной формы представления индикаторных кривых. Из предыдущего ясно, что при дальнейшем использовании и обобщении этого результата на случай PR > PHac были приняты следующие предположения:

1. Индикаторная кривая при Pc < PH степени.

описывается полиномом второй

2. Углы наклона прямолинейного и криволинейного участков индикаторной кривой в точке P = PHac равны.

Рассмотрим с позиций теории фильтрации газированной жидкости, насколько обоснованы эти предположения.

Уравнение стационарной совместной фильтрации нефти и газа можно записать в виде [19, 20]

(5.38)

нас J

Ргс fH (Sr )jr (P )

где G - газовый фактор, м3/м3; рг - плотность газа при данных условиях, кг/м3; ргс - плотность газа в нормальных условиях, кг/м3; fH, - относительные фазовые проницаемости нефти и газа; 8г - насыщенность газом, JIH (P ), Ji (P ) - вязкость нефти и газа при пластовой температуре и давлении P, Пас; B(P ) - объемный коэффициент нефти.

Соотношение (5.38) можно переписать в безразмерном виде

g (s, ) = n(Pr),

g (Sr ) = ,

n(P )= G(1 - Pr ) Pr(Pr ) n = Boв(Pr )A(Pr )Рн (Ph ),

Мго Мне

Ргс Во

Мно, Мго - вязкости нефти и газа при давлении насыщения, Па-с, Во - объемный фактор нефти при p = pHac.

Обращая функцию g (s), получим из (6.39)

=w(Pr )= g ~[ri(Pr )].

Следовательно, в режиме стационарной фильтрации газированной жидкости насыщенность газом в каждой точке пласта однозначным образом связана с давлением. Это, в свою очередь, позволяет связать значения фазовых проницаемостей с давлением:

f„ (Sг )= f„ [(Pr )],

и линеаризировать уравнения фильтрации путем введения функции

H(Pr )= Pnae \a(Pr )dPr

где a

(Pr )в(Pr ).

Эта функция называется псевдодавлением или (в отечественной литературе) функцией Христиановича.

Показано, что уравнения фильтрации газированной жидкости могут быть получены из уравнений однофазной фильтрации путем простой замены давления P на псевдодавление H (P). В частности, формула Дюпюи для радиального притока жидкости к скважине примет вид [19]:

(5.40)

Q = K [я P,)-H (Pcrl

где K =

2nkh

приведенное пластовое давле-

, Pcr - приведенное значение забойного давления, k и h

нас J
