Как видно, вблизи давления насыщения, равного 4,9 МПа, значение пьезопроводности увеличивается более чем в три раза.

Возникновение зародышей новой фазы вблизи критической точки перехода обнаруживается в аномальном изменении термодинамических свойств систем.

Начиная с некоторого значения давления (намного больше давления насыщения рн), производился ступенчатый спуск давления (шаг Ар не

более 0,5 МПа) в темпе, обеспечивающем адиабатичность процесса, и при этом измерялось соответствующее изменение температуры АГ, на основе

чего определялось соотношение

ар dT

T в зависимости от уровня дав-

ления.

На рис. 4.10 показана характерная зависимость Ср /Ср от p для системы вода +СО2 с газовым фактором 2 см3/см3. Как видно, в интервале давлений, существенно превышающих значение рн, Ср / ар практически

остается постоянным. Но по мере приближения давления к значению рн соотношение Ср / Ср постепенно возрастает, достигая максимального значения при рн.

p10-5, Па

Рис. 4.10. Зависимость термодинамических характеристик от давления

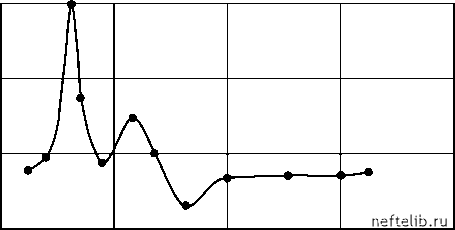

Аналогичные эксперименты были проведены также в системах, содержащих сложный по составу газ. Так, на рис. 4.11 приведены результаты, полученные для смеси «трансформаторное масло + природный газ».

Как видим, в предпереходной области зависимость

от p носит

немонотонный характер. Имеются два максимума, один из которых соответствует давлению насыщения, определенному объемным методом. Дру-

гой же максимум соответствует существенно большим давлениям (на 1-2 МПа).

В области микрозародышеобразования проявляется также неравновесность процессов объемной деформации.

р, МПа

Рис. 4.11. Термодинамические характеристики сложной смеси

Сущность этого явления заключается в том, что после быстрой нагрузки (или разгрузки) жидкости с зародышами газа наблюдается релаксация давления - оно медленно снижается (или возрастает) до некоторого стационарного значения. Медленный прирост или снижение давления связаны со структурными изменениями, в результате которых система переупаковывается в энергетически удобную структуру.

Отметим, что аналогичные эффекты можно наблюдать при объемном нагружении тяжелых нефтей с содержанием смол и асфальтенов.

Релаксационные свойства газожидкостных систем в предпереходных условиях исследовались с помощью лабораторной установки, состоящей из бомбы PVT, гидравлического пресса с измерительной шкалой, термостата, манифольда, образцовых манометров, бачка для продавочной жидкости (см. рис 4.3). Бомба PVT состояла из двух камер: камеры высокого давления, в которой помещалась исследуемая среда, и камеры для прода-вочной жидкости (масло), которая подавалась с помощью пресса. Бомба PVT помещалась в термостатируемую рубашку и устанавливалась на шарнирах. Для подготовки рекомбинированной пробы в камеру высокого давления помещалась жидкость и подавался газ под большим давлением. Путем интенсивного перемешивания производилось растворение газа в жидкости.

Объемным методом определялось давление насыщения рн, после чего система подвергалась барообработке путем циклического нагружения

до уровня давления р0, намного превышающего величину давления рн.

Таким образом, в системе устанавливалось термодинамическое равновесие. Далее с помощью гидравлического пресса производилась разгрузка системы с постоянным темпом изменения давления до уровня р1. (Величина снижения давления Ар = р0 Р1 составляла 0,2-1,0 МПа, а диапазон

темпов изменения давления

0,1 5 МПа/мин.)

После разгрузки по показаниям образцового манометра регистрировалось увеличение давления в системе до равновесного значения. Затем производилось очередное снижение давления на ту же величину Ар

и с тем же темпом изменения давления и проводились аналогичные замеры.

Ниже приведены результаты исследований на рекомбинированных пробах, составленных из трансформаторного масла с природным газом и воды с углекислым газом. В первом случае исходное давление р0 составляло 13 МПа. Снижение давления производилось на величину Ар = 1,0 МПа. Для карбонизированной воды с давлением насыщения рн = 0,81 МПа начальный уровень составлял р0 = 2,5 МПа, а величина нагрузки р = 0,25 МПа. Все опыты проводились при постоянной температуре T = 308 К, которая достигалось путем термостатирования всех основных узлов установки.

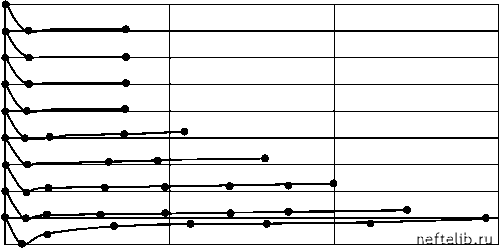

На рис. 4.12 приведены кривые, полученные в одной серии таких экспериментов.

13 12 11

1800

2700

t, с

Рис. 4.12. Релаксация давления

Опыты показали, что при давлениях, намного превышающих давление рн, релаксационные явления не наблюдаются. При приближении к

давлению насыщения после разгрузки имеет место прирост давления, ве-
