Главная Переработка нефти и газа личина которого возрастает по мере приближения к точке фазового перехода. В описанных опытах изменение давления наблюдается, начиная с 9 и 15 МПа для первой и второй пробы соответственно. В табл. 4.3 и 4.4 сведены результаты экспериментов (- прирост давления, T - время релаксации). Таблица 4.3 Результаты экспериментов со смесью «трансформаторное масло + природный газ»
Для изучения влияния микрозародышей газа на эффективность вытеснения нефти из послойно-неоднородных пластов были проведены экспериментальные исследования на модели пласта с двойной проницаемостью. Установлено, что при фильтрации газожидкостной смеси в условиях зародышеобразования (р ~ 1,3рн) отношение расходов в высоко- и низкопроницаемых средах становится близким к единице, т. е. наблюдается выравнивание фронта вытеснения. На рис. 4.13 показано изменение коэффициента нефтеотдачи п при вытеснении трансформаторного масла обычной и карбонизированной водой в предпереходных условиях. Таблица 4.4 Результаты экспериментов со смесью «вода + углекислый газ»

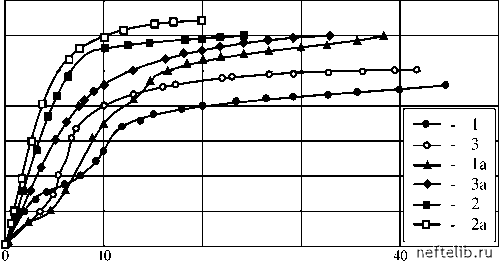

Как видно, в случае применения карбонизированной воды наблюдается увеличение нефтеотдачи, особенно в низкопроницаемом пласте. Это ведет к увеличению суммарного отбора из пласта. Кроме этого, заметно снижается объем прокачиваемой воды (приблизительно на 70%). 0,7 0,6 0,5 0,4 0,3 0,2 0,1  20 30 t, 2,78-10, с Рис. 4.13. Динамика вытеснепия нефти: 1 - низкопроницаемый пласт, вытеснение обычной водой; 1а - низкопроницаемый пласт, вытеснение карбонизированной водой; 2 - высокопроницаемый пласт, вытеснение обычной водой; 2а - высокопроницаемый пласт, вытеснение карбонизированной водой; 3 - суммарный коэффициент вытеснения обычной водой; 3а - суммарный коэффициент вытеснения карбонизированной водой. 4.3. Процессы зародышеобразования в газоконденсатных системах Как показывают эксперименты, стабильные зародыши фазы могут образоваться и в газоконденсатных системах при приближении к давлению выпадения конденсата. Исследования особенностей этих процессов были проведены на лабораторной установке (рис. 4.14), состоящей из: 1 - бомбы PVT; 2 - измерительного пресса; 3 - образцового манометра; 4 - датчика давления; 5 -усилителя; 6 - самопишущего прибора; 7 - термостата. В ходе экспериментов газоконденсатная смесь, состоящая из природного газа и нормального гексана (газовый фактор 4800 см3/см3, давление насыщения конденсата 17,5 МПа), помещалась в бомбу PVT при начальном давлении р0= 35 МПа. Система термостатировалась при температуре 333 К. Далее давление в бомбе PVT уменьшалось путем отбора газоконден-сатной смеси с постоянным темпом 0,9 см3/мин. После достижения давления р1 = р0 - Ар0, где = 0,8 МПа, бомба PVT закрывалась. Поскольку достижение температурного равновесия в бомбе PVT требует определенного времени, то в закрытой бомбе PVT наблюдался медленный рост давления до некоторого равновесного значения р1 .
Рис. 4.14. Схема экспериментальной установки Затем вновь с тем же темпом начинался отбор газоконденсатной смеси из бомбы PVT до достижения давления р2 = р0 - 2Ар0, после чего наблюдалась релаксация давления до значения р2° > 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 [ 83 ] 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
