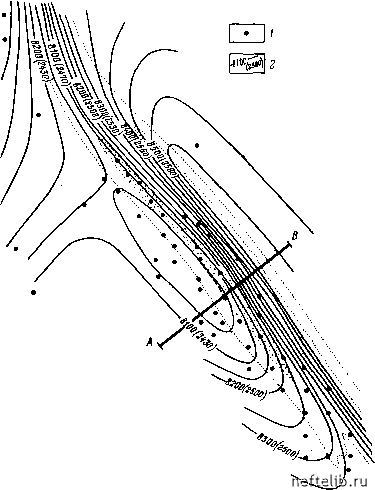

рис. 1.35. структурная карта месторождения антилоп (северная дакота) [16]. / - скважины различного назначения; 2 -изогипсы, футы, (м)

в. Минимальное напряжение треиинообразования

Минимальное напряжение, при котором образуются трещины, зависит от главного напряжения Оь модуля упругости Е, толщины пласта Я и радиуса его кривизны R [17]:

где H{zd/dx) и имеет значение псевдокривизны. Для известняков критическое значение псевдокривизны, выше которого происходит образование трещин, составляет примерно 10"*. Исходя из этих

8150(гш) -8350(255) -8550(2605) -

(руты(м)

5-0-5-

• 10 1рут/(рут(м/м)

10-5-

i 0-5-

1500 м

Рис. 1.36. Изменение глубины залегания кровли (1), ее наклона (2) и кривизны (5) но линии АВ (см. рис. 1.35) [16]

эмпирических пределов, можно ожидать, что трещинообразование будет иметь место при 1/£>10~.

Пример. Расчеты проведены для условий месторождения Антилоп (рис. 1.35), на котором пласт-коллектор представлен доломи-тизированными песчаниками с трещинной пустотностью фтр = = 5-6% и проницаемостью /стр.пл<0,001 мкм при весьма высокой водонасыщенности. Оказалось, что дебиты скважин на этом месторождении не связаны с изменением литологии; скважины, попавшие в зоны наибольшей мощности песчаников, характеризовались низкими дебитами, и, наоборот, скважины, вскрывшие маломощные пласты песчаников, имели высокие дебиты. Очевидно, притоки нефти в скважины были обусловлены трещиноватостью пластов. Это подтверждается приведенными ниже расчетами.

Поперечный разрез залежи по линии АВ (см. рис. 1.35) проходит через свод структуры. Точками Е, D и С на. рис. 1.36, / обозначены места основных изменений изгиба, т. е. наибольшей кривизны пласта.

На рис. 1.36, 2 показано падение пласта, а на рис. 1.36, 3 - максимальные значения кривизны в точках перегиба Е п С.

Для продуктивного пласта толщиной около 6 м и средней кривизной изгиба приблизительно 1,6710"1/м

я- = 6- 1,67- 10-*>10-«.

Если трещинный интервал е = 0,15 м, то проницаемость, вычисленная по уравнению (1.24), равна

/С,р.,л = 22 . 10«

10"» • 0,15«0,05 мкм1

Эти расчеты показывают, что условия трещинообразования были наилучшими в центральной части зон перегиба (Ей С). Породы здесь оказались наиболее трещиноватыми и скважины - высокопродуктивными. Наличие таких зон подтверждается опробованием скважин, причем наиболее продуктивные зоны соответствуют наибольшему изгибу пластов.

1.5.2. Модель трещинообразования

на большой структуре в Северном море

Моделирование поведения известняков, формирование которых происходило в меловой период, выполнено с использованием модели Рамстеда [8]. По-видимому, в период накопления осадков и в более позднюю стадию здесь происходило развитие залегающего ниже соляного купола и уменьшение в результате этого толщины пласта в центральной части структуры, о чем можно судить по данным замеров толщины на крыльях складки (рис. 1.37).

По сейсмическим данным форма свода структуры может аппроксимироваться эллиптической фигурой (рис. 1.38). При изучении разреза структуры по наиболее короткой оси эллипсоида АВ, который был исследован первым, а позднее и дополнительных поперечных разрезов получены данные для интегральной оценки распределения трещиноватости по объему пласта.

q-n,

рис. 1.37. структура в северном море, образованная подъемом соляного купола. / - глинистый сланец; 2 - мел

рис. 1.38. структурная карта залежи в северном море
