Рис. 5.3. Продолговатые сечения ствола скважины, обусловленные разрушением пород в результате наличия трещин («Шлюмберже»).

а - пересечение единичной трещины стволом скважины; б - скважина, пересекающая пустоты; в -трещины, пересекающие ствол скважины; г -скважина пересекла сеть трещин

обычно поддерживается на таком уровне, чтобы давление столба раствора было больше, чем пластовое давление. Разница в давлениях обусловливает проникновение бурового раствора в проницаемые породы, причем твердые частицы раствора откладываются на стенке скважины, где они образуют глинистую корку.

В трещиноватых зонах на кавернограмме иногда отмечается уменьшение диаметра скважины (обусловленное, вероятно, образованием толстой глинистой корки), главным образом в тех случаях, когда при бурении используется добавка для уменьшения потерь раствора при циркуляции.

Чаще наблюдается увеличение диаметра ствола скважины, обусловленное разрушением пород во время бурения и выпадением кусочков породы различного размера из стенок скважины, особенно при наличии трещин, параллельных стволу скважины. Часто это явление наблюдается на диаграммах четырехрычажного каверномера (рис. 5.2). Замер диаметра производится парами рычагов (1 и 3, 2 и 4) в направлениях, перпендикулярных друг к другу. В правой части рис. 5.2 заштрихованные промежутки между двумя кривыми кавернограммы свидетельствуют о некруглой форме ствола скважины, что может быть следствием трещиноватости [2].

Поперечные разрезы ствола скважины продолговатой формы показаны на рис. 5.3. Нужно отметить, что не все стволы некруглой (эллиптической) формы образуются при наличии трещин, и вытянутость сечения деформированного ствола не всегда можно коррелировать с азимутом падения или литологией [3]. Иногда, правда, может наблюдаться связь между ориентацией трещин и эллипсовидной формой сечения ствола скважины.

5.4. Термометрия

Циркуляция более холодного бурового раствора в стволе скважины уменьшает температуру по всей длине ствола, но особенно сильно против проницаемой породы. Изменение температуры за-

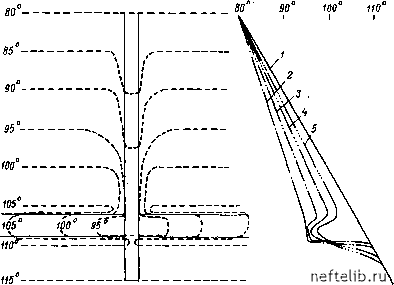

Рис. 5.4. Схематическая диаграм ма термометрии после циркуляции холодного бурового раствора («Шлюмберже»).

1 - статическое состояние; 2 - циркуляция; 3 - 30 мин; 4-1 ч; 5 - 2 ч

. t

т t.c

(41,5)

-т-г-I-г

1470 -(448) -

1480 (451)

Рис. 5.5. Аномалии температуры в трещиноватой зоне («Шлюмберже»).

1,2 - трещиноватые зоны

ifijmbi (м)

висит от теплопроводности породы, разницы температур бурового раствора и породы, а также от проникновения фильтрата бурового раствора и потерь бурового раствора при циркуляции. Ясно, что наличие трещин, которые приводят к увеличению потерь (проникновение) бурового раствора, будет вызывать изменение температурного градиента в трещиноватой зоне во время циркуляции раствора или после ее прекращения. Однако трещины могут быть обнаружены только в том случае, если термометры имеют высокую чувствительность и небольшую тепловую инерцию. В этом случае локальные изменения температуры во времени будут регистрироваться точно. Классическое поведение температурной кривой после циркуляции холодной жидкости в стволе скважины показано на рис. 5.4. Наиболее низкая температура наблюдается во время циркуляции бурового раствора, а после ее прекращения она возрастает до тех пор, пока не будет достигнута статическая величина. Восстановление первоначальной температуры будет медленнее в случае значительных потерь бурового раствора, т. е. при наличии трещин. Аномалии, обусловленные трещинами, служат признаком трещиноватой зоны [3] (рис. 5.5).

Однако из-за возможной неоднозначности интерпретации термограмм получаемые результаты термометрии должны рассматриваться только как качественный признак наличия трещин.

В газовых скважинах с открытым забоем термометрия используется с большим успехом. Скачок на температурной кривой, указывающий на низкую температуру, является классическим примером выделения зоны трещин в стволе скважины. В работе [4] были рассмотрены примеры интерпретации ГИС в сланцеватых глинах формации Ютика долин Квебека.

5.5. Методы ГИС по сопротивлению (электрометрия) 5.5.1. Классификация

Скважинные приборы для измерения сопротивлений рассчитаны на различные глубины исследования и принципы измерения сопротивления. По глубине исследования выделяются два основных типа:

а) приборы с большой глубиной исследования для измерения истинного сопротивления пород;

б) приборы с небольшой глубиной исследования для измерения сопротивления в зоне проникновения рз.п.

1о типу приборов выделяются также две основные группы.

а. Приборы, с электродами

Замеренное сопротивление является суммой сопротивлений кольцевых зон, расположенных вокруг скважинного прибора. В случае приборов с небольшой глубиной исследования к ним относятся
