J-

i, МКС

рис. 5.22. при.мер выделения трещии с немощью диаграм.мы, записанной по методу перемеииой плотности.

Волны: / - поперечные, 2 - продольные; 3 - трещина

таблица 5.5

энергия, прошедшая через трещину

продольной волны поперечной волиы

продольной волны поперечной волны

полная слабая

картина отражения

полная

слабая полная

полная нет

вступление иа диаграмме перемеи и ой пл оти о сти

продольной волны поперечной волны

не уменьшенное уменьшенное

тип кривой

уменьшенное не уменьшенное

5.7.4. Вторичная пустотность

Комплексирование акустического метода с плотностным и с нейтронным каротажем в определенных случаях позволяет уточнить оценку вторичной пустотности. По этой методике предполагается, что данные акустического метода Фак не зависят от трещин и каверн, являясь функцией только пористости матрицы, и At не искажено ими. С другой стороны, и нейтронный или плотностной каротажи дают значение общей пустотности Фн-пл, и, следовательно, вторичная пустотность может быть определена как разность

Фтр = Фн-пл -Фаи-

При этом следует отметить, что, как уже указывалось выше, вторичная пустотность так мала ио сравнению с Фц-пл и Фак, что значения Фтр того же порядка, что и погрешности при определении Фн-пл и Фак- кроме того, ТОЧНОСТЬ оценки зависит от вариаций глинистости, литологии и направленности ствола скважины.

5.7.5. Роль диаграммы литотипов пород

Для пород со сложной литологией была внедрена диаграмма, которая позволяет одновременно учитывать данные нейтронного, плотностного и акустического методов.

По этим методам получают параметры Л и М, независимые от пористости:

1.0 0.9

М = тр - At .

~тр.п

N = (Фн)тр -Фн .

Тм - Ттр.п

(5.9)

(5.10)

где Ум, утр.п - пустотность матрицы и трещиноватой породы.

На графике с координатными осями М и N (рис. 5.23) минерал расположен независимо от пористости. Для породы с более сложной

Рис. 5.23. График для выделения вторичной пустотности в породах с различным минералогическим составом (диаграмма литотипов).

/ - гипс; г -доломит; 3-ангидрит: 4 -кварц: 5 - известняк

литологией значения м и Л определяют по рис. 5.23 и процентному содержанию минералов в породе.

Если принять, что показания акустического метода связаны только с пористостью матрицы, логично предположить, что на величину N вторичная пустотность не влияет.

С другой стороны, величина а1 зависит от вторичной пустотности, увеличиваясь с ее ростом, следовательно, диаграмма литоти-пов может быть средством для выделения вторичной пустотности, которая в координатах м-N располагается выше линии 2-5 (доломит - известняк).

5.8. Скважинный телевизор

Использование скважинного акустического телевизора (CAT) является первым и пока единственным прямым методом выделения и оценки трещиноватых зон [12]. Хотя этот метод и имеет свои ограничения, ценность его несомненна, особенно при совместном использовании с данными по керну. Результаты исследования CAT иногда даже могут частично заменить сплошной отбор керна.

Проведение исследований с помощью CAT требует, чтобы скважина была заполнена однородной жидкостью, не содержащей свободного газа. Такой жидкостью могут быть пресная вода, рассол, сырая нефть или буровой раствор.

Важнейшими частями прибора (рис. 5.24) являются:

генератор акустических колебаний и магнитометр с насыщенным сердечником, которые вмонтированы в зонд;

мотор, который вращает приемник и магнитометр со скоростью 3 об/с с передачей сигналов на поверхность.

При проведении исследований зонд движется в вертикальном

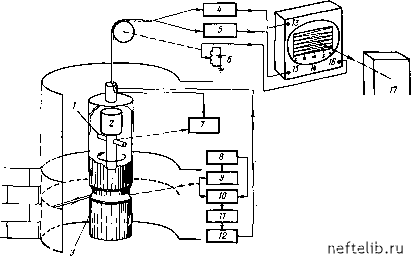

,Рис. 5.24, Блок-схема скважии-ного телевизора. / - магнитометр с насыщенным сердечником; 2-мотор; 3 - пьезоэлектрический преобразователь;

4 - усилитель; 5 - свип-генератор;

5 - потенциометр для записи глубины; 7 - генератор импульсов для ориентации; 8 - осциллятор (2000 Гц); 9 - генератор импульсов для возбуждения акустических волк; 10 - схема пропускания сигналов; - усилитель; 12 - детектор; 13 - ось 2; 14 - осциллоскоп; 15 - развертка горизонтальная; 16-развертка вертикальная; П - камера
