Рис. 3.8. Нефтяные месторождения юго-западного складчатого пояса горной цепи Загрос (Маккуиллан, 1973).

а - линия регионального профиля; б - месторождения; / - Пабдех-Гурпи, 2 -Асмари, 3 - Пахи, 4- Дашлак, 5 -Лали, 6 - Мис, 7-Гечсаран

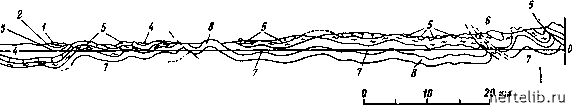

Рис. 3.9. Геологический профиль через юго- i запад горной цепи Загрос (Маккуиллан, 1973)

Отложения: / - Бахтиари; 2 - Агаджари; 3 - Ми-шан; •(? -Гечсаран; 5 -Асмари; 6-Пабдех и Гур-пи; 7 -Банжестан; 3 -Хами

На д В игоВая зд

ИРАК \ о 250) 50(80) пили (Ki

футы(м)

3000 и (915)

BDBO

(Щ Внешняя зона

яг 30 складок

Склон гор

Зона нефтяных месторождений

Внутренняя зона складок

rv. . Рис. 3.10. Схематизированная литологическая колон-

-00 А I-I-. ка пород, залегающих выше и ниже отложений фор-

" J 2 мации Асмари к юго-западу от горной цепи Загрос

I i i («Шлюмберже»).

рпп -Г~Л~1 Третичные отложения: 1 - Агаджари, 2 - Мишаи, 3-Геч-

+ + I сараи, 4 - породы покрышки, 5 -Асмари, 6 - Пабдех; ме-

у у I ловые отложения: 7 - Гурпи. S -Баижестаи

300-t

\1Л\ НОВОГО возраста представлена 300-370-

IY У метровой толщей местами доломитизиро-

0 и ilh ванных мелководных неритовых известня-

[ч g ков, развитых на юго-западе бассейна и ха-

1 i, ц рактеризующихся однородным литологиче-

I - ским строением на большой площади

-ч (рис. 3.10). Эти отложения с несогласием

ggpj g залегают на мергелях и мергелистых из-

1т , вестняках формации Пабдех и перекрыва-

71 ются согласно залегающими ангидритами и

Ш-р---известняками формации Гечсаран. Первич-

I" I пая пористость отложений Асмари изменя-

; i /I ется в пределах 5-25%, причем проницае-

1200 у I Ч мость матрицы очень низкая и редко пре-

I Ч 8 вышает 0,002 мкм. На первый взгляд та-

,1 , кая низкая проницаемость, казалось бы, ог-

ШО-р раничивает потенциал отложений Асмари

** как коллектора, однако трещиноватость по-

род настолько значительна, что их проницаемость обычно превышает 5 мкм. Маккуиллан [8] детально изучал эти трещины на нескольких хорошо открытых обнажениях в пределах складчатого пояса предгорий Загрос. Он выделил две основные и две подчиненные системы трещиноватости, которые характеризуются более или менее постоянной густотой трещин в тех случаях, если пластй имеют сходную мощность и литологию вне зависимости от их структурного положения. Более того, он обнаружил, что пустота трещий является обратной логарифмической функцией мощности пластов. Ориентация трещин, как правило, самая различная, лишь о очень незначительным преобладанием регионального направления, что связано с позднетретичной складчатостью и подъемом гор Загрос. Он пришел к выводу, что от общепринятой теории тектонического происхождения трещин следует отказаться. Он предполагает, что трещиноватость образовалась вскоре после отложения осадков, вероятно, вследствие действия ударных волн [4]. Тогда ориентация трещин объясняется морфологией поверхности, на которую откладывались осадки, и физическими свойствами пластов. Более поздняя третичная складчатость обусловила лишь соответствующим образом ориентированные системы трещин.

Наличие трещин независимо от их происхождения может обьяснить необычайно высокую продуктивность пластов - коллекторов Асмари, причем частота и размеры трещин целиком определя

ют продуктивность зон. Сети трещин разделяют известняк на блоки различных размеров. Из пор этих блоков углеводороды легко переходят в свободно текущие в трещинах потоки, посредством которых осуществляется дальняя связь как по глубине, так и в латеральном направлении. Первичная миграция нефти, образования ее скоплений и, наконец, ее извлечение обусловлены трещиноватостью известняков Асмари.

3.1.6. Месторождения Джела и Рагуза (Сицилия) [9, 10]

Если крупные залежи на Среднем Востоке были открыты довольно легко и быстро, то потребовалось почти столетие бесплодной разведки, прежде чем были открыты месторождения Джела и Рагуза. Оба месторождения расположены в юго-восточной части Сицилии (рис. 3.11): первое на опущенной западной части Иблейского плато, второе недалеко от г. Рагуза.

Месторождение Джела приурочено к мезозойской антиклинали, на которой вырисовывается несколько куполов, вероятно, обусловленных рифами. Первая скважина на этой структуре была пробурена в 1955 г. Первичным объектом разведки служили триасовые доломиты, расположенные на глубине около 3000 м. Существование основной залежи в 160-метровой толще брекчированных и трещино-

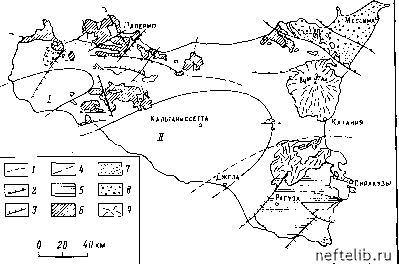

Рис. 3.11. Схема расположения месторождений Джела и Рагуза [9].

/ - предполагаемая граница известняков Иблейского плато; 2-надвиг или опрокинутая складка; 5 -сбросы; 4 -разломы: 5 - известняки Иблейского плато; 6 - мезозойские отложения; 7 - палеозойские отложения; « - кристаллические и метаморфические породы; S - вулканические породы; / - бассейн Кастельветрано; - миоцен-плиоценовый трог
