Частость,%

частость,°/а

5в-,

и=1 л

0,50

;,50 о

Объем блоков, м

16,35

32,69

Рис. 2.45. Гистограммы (распределения) объемов блоков матрицы в % от объема пласта (/) и от общего объема блоков (2) [10].

Скважины: а - вблизи нарушения; б - удаленные от нарушения

В зоне, удаленной от нарушени я (скв. 9), 91% всех блоков имеют объемы менее 16 м поэтому У = 6,7 м S = 7,4 м.

Так на практическом примере показано влияние структурных условий на величину блоков вблизи нарушения и на удалении от него.

Метод Конрада [11] оценки природной сети трещин заключается в создании априори вероятностной модели распределения трещин, в проверке ее адекватности рядом измерений и в оценке параметров, входящих в модель.

Основой метода является теория случайных функций и математической морфологии. Измерения можно проводить экспериментально на текстурном анализаторе. Такая модель первоначально оперирует с произвольными параметрами, позволяя проверить точность рабочего метода при оценке различных параметров. Затем можно произвести расчет геометрических размеров блоков матрицы, образованных трещинами, с оценкой точности расчета.

Система с установленными (рассчитанными) параметрами должна быть смоделирована так, чтобы модель можно было сравнить визуально с реальной системой трещин.

2.5.3. Исследования структур по обнажениям в Иране

Такие огромные зоны надвигов, какие наблюдаются в горах Загрос в Иране (рис. 2.46), представляют собой прекрасное место для комплексного изучения и детальной оценки всех характеристик структур и трещин, типичных для больших складчатых областей. Формация Асмари в юго-западной части Ирана является одним из наиболее показательных примеров существования структур, в обнаже-

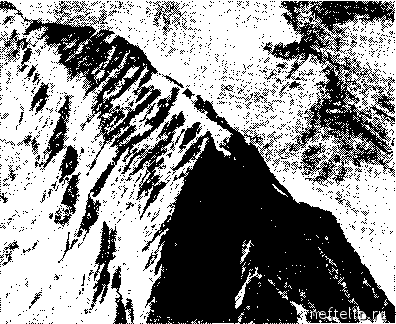

Рис. 2.46. Пример складкообразования в горах Загрос

ниях которых содержатся хорошо выраженные (различные) системы трещин. Обнажения представлены известняками, в которых трещиноватость можно изучать и локально и регионально в пластах различной толщины.

Маккуиллан [12] исследовал три структуры в известняках Асма-ри (условно названы структурами 1, 2 п 3). Станции наблюдений размещались в разных направлениях на расстоянии 200-300 м друг от друга. Ориентация и густота трещин были определены одновременно с описанием трещин.

Так как исследования Маккуилона могут быть приняты за образец, то ниже приводятся методология, корреляция и типы диаграмм этих исследований [12].

2.5.3.1. Данные корреляции

Для изучения взаимосвязи между густотой трещин и локальными или региональными характеристиками были выполнены следующие работы:

а) построены структурные профили для установления связи между трещиноватостью и кривизной структуры. Кривизна структуры выражала величину изменения угла падения или азимута простирания;

Таблица 2.8

• Верхняя цифра - средняя густота трещин; средняя - число измерений; нижняя - количество измерений в % от их об<его числа.
